高层建筑轴线投测的误差控制及优化措施

引言

在现代城市建筑不断向高空发展的背景下，测量技术的精度与稳定性成为建筑施工成败的关键因素。高层建筑的结构复杂、楼层众多，空间定位的精细程度直接影响构件安装的对位性与垂直结构的协调性。轴线投测作为控制建筑平面位置和结构垂直度的重要手段，贯穿于建筑施工的各个阶段，其准确性和可控性对施工质量与后期使用功能具有决定性作用。传统测量方法在高层环境下暴露出设备适应性差、数据传递链条长、误差累积不可控等问题，迫切需要在方法路径、操作制度与误差调控机制上进行系统优化。为此，本文立足于当前高层建筑测量技术发展现状，从坐标系统、技术方法、施工阶段控制及误差调节等方面深入探讨，以期为高层建筑施工中的测量精度控制与操作标准提供理论支撑与实践参考。

一、高层建筑轴线投测的测量坐标系构建与控制基准

高层建筑轴线投测工作的精度与坐标系的稳定性密切相关，需在工程开工前建立符合设计基准的测量控制网络。该网络通常以场地实测数据为基础，结合建筑规划红线与地形特征，构建覆盖整个施工区域的平面与高程控制系统。坐标系的选取应充分考虑与城市测绘系统的接轨性，并通过布设控制点实现测量工作的可延续性。控制基准点应采取加密布点方式，确保在施工阶段中不同高度和不同区域均能获得稳定可靠的测量基准。为实现竖向投测的垂直传递，需在楼梯井、电梯井或结构核心筒等垂直构件上设立观测通道，配合竖直投点与水平位移观测形成完整的三维控制体系。测量人员应定期对基准点进行复测和维护，及时发现因场地变化、设备沉降或人为干扰所引起的坐标偏移问题。构建科学严密的测量坐标系和控制基准，有助于后续轴线投测环节的准确实施和误差累积的有效控制[1]。

二、高层建筑轴线投测的主要方法分析

高层建筑轴线投测方法的选择直接关系到结构定位的准确性与测量效率，常用方式包括经纬仪与全站仪投测、激光投线技术以及通过电梯井或避难间实施垂直引测。经纬仪与全站仪依托坐标控制点进行角度和距离的观测，适用于基础阶段与中低层结构的平面轴线测定。激光投线技术则具备快速、直观和精度高的优势，常用于高空作业及结构内空间的竖向投点传递。利用电梯井和避难间形成稳定观测通道，可在封闭空间内完成高层结构间的轴线连续传输，避免外界干扰。不同方法在实际应用中需根据建筑结构、施工环境及测量需求进行合理搭配与转换，通过多方法协同、数据交叉校核与误差闭合控制，确保轴线传递过程中的数据连贯性和施工全过程的测量精度，从而满足高层建筑精密施工的技术要求。

三、高层建筑不同施工阶段的轴线控制重点

（一）基础阶段与裙楼阶段轴线投测的布控策略

高层建筑基础与裙楼阶段为整个工程轴线控制的起始阶段，布控策略直接影响后续结构定位的精度与误差积累。在该阶段应结合场地实际与设计图纸布设平面控制网与高程控制点，确保控制网闭合度与基准稳定性。测量人员需在场地范围内设置若干永久性基准桩，建立局部坐标系统，并进行多轮测量验证，确保数据可靠。裙楼阶段的轴线布控需充分考虑与主体结构的衔接，尤其在多层裙楼与主塔连接区域，通过多点联合布控强化轴网延伸的连续性与稳定性。在轴线测设过程中，要严格执行反复观测、记录对比与误差分析，确保初始布控数据具备可溯源性与可复测性。高质量的基础与裙楼阶段轴线投测为主体结构施工提供坚实的测量基础，是保障后续测量作业准确性的前提条件。

（二）结构主体阶段高空轴线传递的操作细节

结构主体阶段是高层建筑轴线投测的关键时期，需通过高空投测技术实现竖向连续定位。在作业前，应根据施工进度合理选择楼层作为传递基准层，利用电梯井、避难间等通道进行轴线垂直引测，选用全站仪或激光投点装置实现高程与平面坐标的同步传递。每层施工前应进行投点复核，避免因结构沉降或模板偏移导致轴线偏差扩大。操作中需保持测量通道无遮挡、无风扰干扰，避免外部环境影响观测稳定性。在垂直传递完成后，需进行多点平面交会与角度验证，确保每层轴线与下层保持一致，并在施工完成后进行复测记录归档。施工过程中应安排专人专岗负责测量流程的全过程监督与复核，形成闭环管理机制，提升高空投测工作的稳定性与准确性。

四、高层建筑轴线投测中的误差来源与分析

（一）气象条件与视距变形对测量精度的干扰

高层建筑测量过程中，气象因素对观测数据产生显著干扰，在 100 米以上的高空作业中，温度变化可引起钢尺或激光路径长度误差达 1.5 毫米，湿度波动使光学观测存在折射偏移，最大可引起角度误差 0.0006gon_⨀ 风速超过4 米每秒时，激光准线会出现轻微漂移，使水平位移偏差扩大至 2.2 毫米。长距离视距引发的大气折射导致观测误差不规律增大，50 米视距下平均垂直误差为 0.9 毫米，延长至 120 米时误差上升至 2.7 毫米。上述因素叠加导致轴线在垂直与水平方向均出现累计误差，直接影响多层结构间轴线延续的精度与稳定性，若不加以修正可能形成高层结构整体倾斜或安装偏差[2]。

（二）仪器本身误差与操作误差的叠加效应

高层建筑轴线测量中，仪器精度与操作方式直接决定测量数据的稳定性与准确性。在使用全站仪进行高层引测时，仪器本身的角度测量误差为 ±1" ，在垂直投点过程中传递至 30 层楼高度，相当于 ±2.5 毫米的线性偏差。激光投线设备在连续使用3 小时后光源中心漂移达0.8 毫米，水平仪准星零点漂移每小时可累计0.3毫米。人为操作误差亦不可忽视，在读取角度时因视差引起的平均偏差为 0.6"，对结构交会点引测精度影响达到1.7 毫米。高空架设过程中支架微晃幅度为0.3°，在 80 米距离上形成的投点位移达到 4.2 毫米。当仪器误差与人为误差叠加，造成累计偏差可能高达 7 毫米，严重影响结构垂直度与构件定位的精确度，若未在施工中及时发现并修正，将形成系统性定位偏差隐患[3]。

（三）建筑结构偏移与沉降对轴线控制的影响因素

建筑结构在施工过程中因受混凝土徐变、荷载不均或施工节奏不同步等因素影响，容易出现竖向沉降与水平方向的结构偏移。在混凝土强度发展不均时，结构日沉降速率达1.1毫米，累计沉降量在三周内可达12毫米，若未及时修正控制点，将导致高层轴线传递误差超过 8 毫米。大跨度楼板施工后 30 天内的回缩长度可达 5 毫米，造成轴线基准点相对移动，影响相邻层间轴线的延续性。高层建筑中结构热胀冷缩对测量点位也构成持续扰动，30 摄氏度温差引起梁体长度变化为1.6毫米 [4]。上述结构偏移与沉降因素未纳入轴线测量修正系统时，误差将不断累积并扩散至竖向定位体系中，造成最终安装精度偏离设计标准，详见表 1

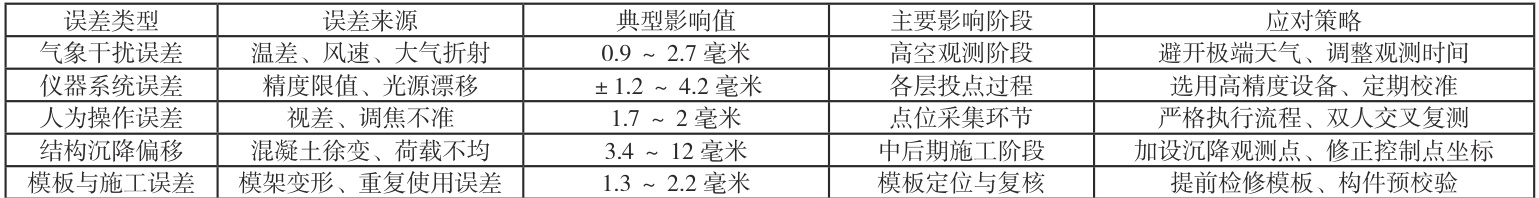

表1 高层建筑轴线投测中的误差来源与因对分析表

五、高层建筑轴线投测的误差控制与优化措施

（一）建立全过程轴线复测机制与容差管理制

高层建筑轴线投测的误差控制应贯穿施工全过程，构建覆盖施工各阶段的复测机制是提升轴线精度的核心路径。在基础阶段应制定原始控制点复测周期和测量精度评估标准，每周进行坐标数据对比，防止基准点随基坑变形产生漂移。主体结构施工中，每 5 层为一个复测单元，进行横向与竖向轴线闭合测量，通过多点交会判断轴线延伸的一致性与垂直偏移趋势。针对不同施工工序制定可接受误差限值，如结构层定位偏差不得超过 ±5 毫米，楼板开孔轴位误差控制在 ±3 毫米内，安装构件接口位置偏差不大于 ±2 毫米。每次测量记录应形成文档并由监理复核，必要时进行回测比对，确保施工方操作结果可追溯。施工单位需在施工组织设计中明确复测流程、责任分工与容差调整办法，并结合阶段性验收制定测量校核节点，实现从原始控制、过程检测到完工验收的完整复核闭环体系。

（二）引入高精度测量仪器与自动化辅助技术

采用高精度测量设备是保障高层建筑轴线传递精度的有效手段。现代全站仪具备亚秒级角度精度和亚毫米级距离测量能力，在实际测量中可将水平误差控制在 ±1.2 毫米以内。激光准直器具有稳定光束与自动调平功能，配合激光垂准仪进行高空点位投射，可提升竖向轴线定位稳定性，避免因人工操作误差导致偏移。数字水准仪具备自动数据采集与实时误差分析功能，可实时修正观测误差并进行数据回放验证，适合用于高程基准复测与垂直投点高差控制。自动靶标系统与三维定位传感器的集成使用可实现远程目标锁定与实时坐标反馈，减少测量周期并降低人为干扰。在施工现场布设自动化测量系统后，每天可完成 15 个观测点的数据采集与比对，误差识别效率提升 60% 。通过高精度仪器与自动测量手段的协同应用，不仅提升测量效率，还能在数据层面实现对轴线传递过程的动态监控与快速纠偏，确保施工全过程定位数据的精确与稳定。

（三）加强测量人员培训与作业流程标准化建设

提升高层建筑轴线测量精度离不开测量人员的技能水平与标准作业流程的配套支持。培训体系应覆盖仪器操作规范、测量误差识别、现场数据复核及测量环境适应等关键内容，每季度组织一次测量技能实操考核，考核内容包括坐标测设误差控制在 ±2 毫米范围、复测偏差不超过 ±3 毫米，实际达标率应保持在 95% 以上。测量员需配合工序节点完成测量日志记录、数据存档与问题报备，避免人为操作遗漏。在施工组织管理中，需明确测量流程与交接制度，如架设前由班组长确认设备状态，观测后由专人进行坐标校验并完成签字确认。标准化流程中应细化仪器调平、角度校核、观测条件检查、数据回填与成果审核等五大环节，每一环节设置检查清单并实施责任追溯。测量工作执行中应建立错漏上报机制，鼓励及时发现与反馈问题，形成以人为核心的质量管理闭环。通过专业技能提升与制度化流程建设的协同推进，有效降低人为因素导致的测量误差，保障高层建筑轴线投测结果的高质量可控性。

结语

高层建筑轴线投测作为保障结构定位精度与施工质量的重要环节，贯穿于工程实施的各个阶段。面对复杂的气象条件、视距环境和结构特性，必须依托科学的测量坐标系统、高精度的仪器设备与规范化的操作流程，形成全过程的控制链条。通过系统分析误差来源，建立多层级复测机制、引入自动化技术并强化测量人员专业素养，可有效遏制误差扩散，实现数据闭环与质量保障。未来测量管理应持续向智能化、精细化方向发展，为高层建筑安全施工与工程验收提供坚实支撑。

参考文献

[1] 许翊 ， 姚锡伟 . 激光铅锤仪内控法在高层建筑轴线投测中的应用 [J].居舍 ，2019，（01）：117.

[2] 马蓉 . 建筑测量在煤矿高层建筑施工中的应用研究 [J]. 煤炭技术 ，2013，32（03）：142-143.

[3] 邓 立 民 . 高 层 建 筑 轴 线 放 线 方 法 的 探 讨 [J]. 价 值 工程 ，2012，31（23）：102-103.

[4] 费杰 ， 王翠玲 . 测量技术在煤矿高层建筑施工中的应用 [J]. 山东煤炭科技 ，2011，（04）：8-9.

作者简介：姓名： 李文学 （ 出生年，月 ）1981.02 性别：男 民族：蒙古族 籍贯：内蒙古翁牛特旗 学历：专科 现在的职称：工程师主要从事工作内容：工程测量
