高载荷模块化机具用回转刚性闭锁快速对接口设计与应用研究

一、技术背景与问题提出

在高载荷模块化机具的应用领域（如场馆建造、机场拖运、路桥施工），机具周转需求极高：场馆建造中每周周转 5-8 次，机场拖运每日需数十次对接，路桥施工也需频繁更换机具。然而，现有对接机构存在明显缺陷：钩挂、卡扣和螺纹连接的抗震性差，震动环境下松动率分别达 30% 和 20% ，易导致连接失效；同时，这些方式安拆效率低下，钩挂 / 卡扣需精准对位，螺纹连接依赖工具且耗时数分钟，严重影响施工效率。因此，开发抗震性强、安拆便捷的新型对接机构成为迫切需求。回转刚性闭锁快速对接口技术方案

1．核心组件结构设计

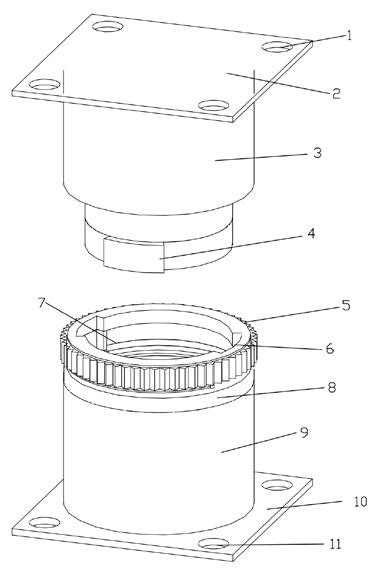

核心组件包括三部分：前端对接头采用高强度合金钢笋耳结构（ 80×30×20mm ），确保稳定插入和承载；阻尼旋转对接环锁由 L形锁槽（ 25×32mm ）、滑动旋转环（ Φ150/120mm ）和阻尼环组成，通过精密调校的阻尼系数实现顺畅旋转与可靠锁定；后端转换底座配备 Φ200mm 脚盘，带4 个 Φ 18mm 螺栓孔，实现模块化快速安装。所有组件均采用实心厚块金属制造，在保证高载荷稳定性的同时，兼顾操作便捷性和抗震性能，满足频繁拆装需求。

回转刚性闭锁快速对接口在抗震性、安拆效率、承载能力和通用性方面均优于传统对接机构，能更好地满足高载荷模块化机具的使用需求。

2．工程应用适配性分析

回转刚性闭锁快速对接口具有良好的工程应用适配性。在与脚手架扣件的互通方面，其可通过后端转换底座的脚盘螺栓孔与脚手架的横杆、立杆进行连接，实现快速搭建和拆卸。例如在某大型场馆建设中，使用该对接口连接脚手架，搭建速度比传统方式提高了30% 。

对于泵管支架，该对接口能与泵管快速对接，确保泵管在输送混凝土等物料时的稳定性。在某桥梁施工项目中，采用此对接口连接泵管支架，有效避免了泵管在输送过程中的晃动和移位。

在施工夹具方面，其通用性使得不同规格的对接口可适配各种夹具。 110mm 规格适用于车载设备，如混凝土搅拌车的卸料管连接； 50mm 规格可用于机械臂，实现机械臂与不同工具的快速更换；15mm 规格则适用于手持工具，方便操作人员快速组装和拆卸。

三、应用效果验证与结论

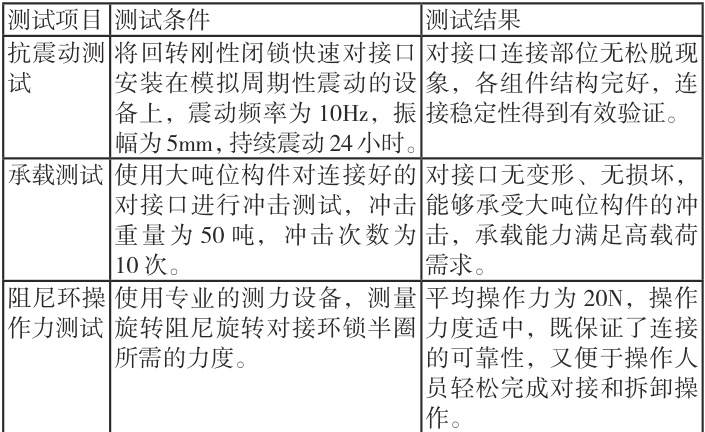

1．功能验证与测试数据

2．闭锁与开锁操作流程

闭锁阶段需先将底座脚盘通过螺栓固定于目标模块，确保稳固。随后将对接头的笋耳对准 L 形锁槽并插入，顺时针旋转滑动环半圈（ 180^∘ ），使笋耳卡入横向限位段完成锁定，并通过标记线对齐确认到位。开锁时逆时针旋转半圈，使笋耳退回纵向通道后拔出对接头，即可更换机具。整个过程采用纯机械结构，单手 10 秒内即可完成，效率远超传统螺纹连接。内置阻尼结构有效防震，避免意外松脱，保障连接稳定可靠。

二、技术优势与对比分析

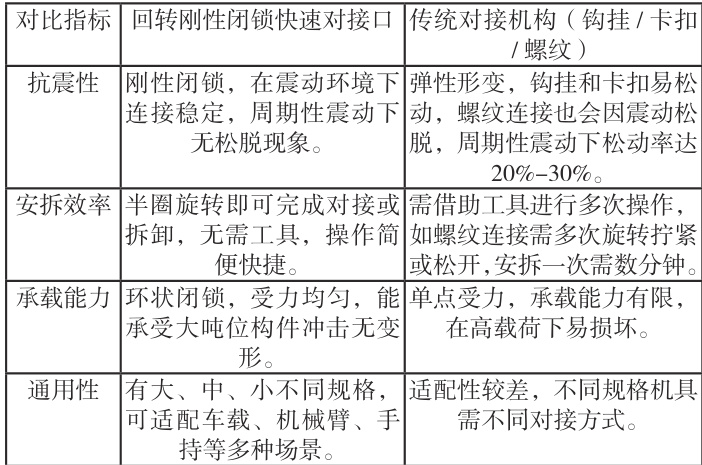

1．与传统对接机构的性能对比

通过以上测试数据可以看出，回转刚性闭锁快速对接口在抗震动性能、承载能力和操作便捷性方面均表现出色，能够满足高载荷模块化机具的实际使用需求。

2．研究结论与应用价值

回转刚性闭锁快速对接口具有显著的技术创新点。其安全可靠，刚性闭锁设计使其在震动环境下连接稳定，大吨位构件冲击也不会变形，有效避免了传统对接方式的松动和失效问题。便捷高效方面，半圈旋转即可完成对接或拆卸，无需工具，大大提高了安拆效率，节省了施工时间和人力成本。通用承载能力强，不同规格可适配车载、机械臂、手持等多种场景，实现了与脚手架扣件、泵管支架、施工夹具等的互通。

该技术在基建、物流等领域具有广阔的推广前景。在基建领域，可用于各类施工机具的快速对接，提高施工效率和质量；在物流领域，能实现货物搬运设备的快速组装和拆卸，提升物流作业的灵活性和效率。随着行业对高载荷模块化机具需求的不断增加，回转刚性闭锁快速对接口有望得到更广泛的应用。

参考文献

[1] 刘晋浩 . 多功能园林机械快速接口技术的研究 [S]. 林业机械与木工设备，2007 第 2 期第 35 卷：16-18.

[2] 万立军，陈勇 . 多功能园林机械整机建模及快速接口的设计分析[J]，现代制造技术与装备，2019 第5 期：80-82.

[3] 孙艳馥，朱建宇 . 回转式闭锁机构动力学建模与仿真 [T].装备制造技术，2021 第 2 期：74-77.

[4] 董凌，王玉 . 预制装配铝合金建筑的模块化建造技术及施工组织 [T]. 建筑技术，2019 年 2 月第 50 卷第 2 期：216-219.
