中波广播发射机故障诊断及应急处理

摘要：中波发射机故障诊断及应急处理工作的开展，其是一项重要的技术工作，会对设备的使用性能产生重要的影响，必须对其做好针对性的处理，以保证中波发射机功能及作用的有效发挥。在开展中波发射机故障诊断时，应对其故障问题予以识别，并针对潜在故障问题予以有效判断，以保证设备的性能水平，有效地降低停播时间，保证相关服务的顺利开展。本文针对中波发射机故障诊断以及应急处理问题进行了探索分析，注重把握故障诊断的有效方法及策略，以做好故障处理，确保设备稳定、可靠地运行。

关键词：中波发射机；故障诊断；应急处理

前言：从中波广播发射机的运用来看，其具备覆盖范围广、穿透能力强等优势，在无线广播中得到了有效地运用。中波广播发射机运用于广播领域，凭借其覆盖范围广的特点，能够有效覆盖农村地区及边远地区，扩大广播信息的传播范围。在中波广播发射机运用时，应对其信号发射稳定性问题予以重点把握，这与设备自身的性能水平之间有着密切的关联性。在实际运用时，由于中波广播发射机面临着相对复杂的工作环境，这导致发射机会出现这样或那样的故障。在对中波广播发射机故障问题处理时，需要对应急处理措施予以把握，确保广播传输信号及时地恢复，以满足广播传播的现实需要。

1中波广播发射机的系统组成及工作原理分析

1.1中波广播发射机系统组成分析

中波广播发射机系统主要包括了射频系统、音频调制系统、控制监测系统、电源供给系统、冷却系统、天馈系统、防雷与接地系统等部分[1]。在设备实际运用过程中，各部分的性能水平会对中波广播发射机的功能及作用产生重要的影响。

1.2中波广播发射机工作原理分析

中波广播发射机在工作时，各系统之间相互合作，实现对信息的传输。中波广播发射机是一种广播信号传输设备，在实际工作过程中，各关键部分及技术相互协作。关于其具体的工作原理如下：

一是音频调制系统。该部分是发射机的关键部分，对于设备整体运行效果及质量产生了重要影响。该部分主要由A/D转换、调制编码、音频处理三个部分组成。在工作时，音频处理装置及A/D转换装置对模拟的音频信号处理，将其转化为数字信号，之后对数字信号重新编码，输出数字编码，并通过射频播放功能对数字幅度调制予以控制[2]。

二是射频系统。该部分为中波广播发射机的主体部分，包括了射频放大器、振荡器、带通滤波器三个部分组成。在工作时，其原理如下：振荡器形成载波信号，之后利用射频放大器放大该信号，通过功率合成器的处理，将信号输出。

三是监控系统。该部分是确保中波广播发射机稳定工作的关键，其对设备运行情况予以全程监控，并反馈出系统运行中出现的问题，以及时地做好改善，保证广播信号的稳定传播。

四是频率合成器。该部分为核心部件，其功能在于将信号频率转化为与接收设备相互匹配的形式。频率合成器运用时，考虑到广播信号传播过程中可能遇到的干扰问题，并在该设备运用时，注重提升分辨率，以确保接收端能够对发射信号有效地识别[3]。

五是音频处理器。该部分的功能在于对信号的检测及处理，主要包括了压缩器、窗口比较器、线性检波器三个部分。在实际工作中，音频处理器的有效运用，能够对信号波动大小予以有效地调控，保证发射信号的准确性及可靠性。

2中波广播发射机常见故障诊断方法分析

2.1无法正常开机

在中波广播发射机运用时，受到振荡器故障的影响，这导致设备无法正常开机。振荡器出现故障后，中波广播发射机将无法正常地接收外部发射的信号和信息传播，设备也无法发射信号。在开展诊断工作时，应对振荡器的情况做好检查分析，对振荡器设备予以维修及调整，确保设备的正常开机。

2.2缓冲放大器故障

中波广播发射机中的缓冲放大器运用，其作用在于将信号转化为正弦波信号，并对信号放大，以实现电平平衡的目标。但是在设备运行时，由于供电电压发生变化，会导致电平出现偏离平衡的位置，从而造成缓冲放大器故障问题的发生。这一情况下，设备的红灯会亮起，这就需要对设备上元器件的情况予以检测，对可能出现的损坏问题做好修复处置。

2.3发射机输出功率异常问题

发射机输出功率出现异常后，系统会发出报警。发射机在系统中占据着重要地位，其作用在于实现信号的发射及传输。但是由于发射机输出功率异常，这就会导致系统运行时，信号传输质量变差，影响到系统的稳定运行。

2.4功率放大器模块故障

功率放大器模块故障问题的产生，会对系统的整体运行效果及质量产生不利影响。在设备实际运用时，可能会遇到调制编码板电缆联锁故障问题，这一故障的产生，主要是由于插座接触不良导致的，会对设备稳定运行产生不利影响，需要对此做好针对性的应对。

2.5噪声故障分析

噪声故障是中波广播发射机中的一个常见故障问题。噪声故障的产生，会对广播传输信号产生较大的干扰，影响到广播节目的播放质量。在对噪声故障诊断及处理时，可以借助于频谱分析仪的运用，测量发射信号的频谱。在测量工作开展时，应将设备的噪声系数调至最低，并适当地设置频率扫描范围和分辨率，避免噪声被掩盖。在实际测量过程中，若发射机总输出信号的信噪比低于40dB，则判定为噪声异常，之后逐级测量电路输出信号情况，对各级信噪比进行对比，以把握噪声影响最为严重的部位，做好针对性的解决。

3中波广播发射机故障应急处理方案设计分析

3.1关键器件的检修及替换处理

在中波广播发射机运用时，由于设备部件出现故障问题后，会对系统整体运行情况产生不利影响，造成系统无法正常地传输及接收信号。在中波广播发射机运行时，其关键器件包括了电子管、电容等，这些部件一旦出现问题后，会给广播播出产生不利影响，必须对其及时地检修和替换[4]。在对关键器件开展检修和替换工作时，应联系实际情况，制定检修方案和部件的替换方案。在具体工作开展过程中，可以把握以下几项内容：

一是建立起备品备件库，根据中波广播发射机的运行情况，储备足够多的关键部件。这样一来，在设备运行时，一旦设备关键部件出现故障，无法正常工作后，可以第一时间进行替换，避免信号传输中断。在备品备件库建立时，关键部件的储备数量要超过2套。

二是根据设备检修的需要，建立起明确的检修方案，对各类器件的检修工作予以明确规定，为设备检修提供重要的参考及指引。这一过程中，检修方案制定时，应注重结合器件的拆卸步骤、顺序、注意事项、判定内容等予以把握，确保检修方案的功能及作用得到有效的发挥。

三是针对损坏元器件的处理上，应对其是否达到报废标准做好评估检查工作，并做好相应的备案，降低设备故障对播出的影响。

3.2设备备用与切换方案设计

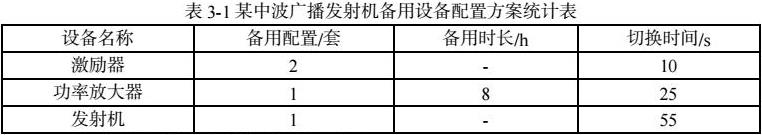

针对中波广播发射机应激处理时，需要对备用设备的配置问题予以重点把握，并在设备备用及切换方案设计时，注重结合发射机功率、备份时长、可靠性等诸多因素层面入手，保证设备备用工作满足实际需要。备用设备的配置与切换，应注重建立起严格的操作流程，保证相关工作得到平稳地开展，降低对播出的影响。在设备切换之前，需要开展空载及负载测试工作，对设备相关指标予以检测。同时，在开展切换操作时，应注重调整额定功率，之后将备用天线或负载切换至主线，迅速关断发射机，并加装自动化切换装置[5]。关于备用设备配置方案，如表3-1所示：

3.3故障状态下的发射参数优化处理分析

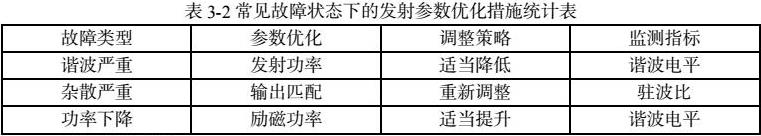

在中波广播发射机运行过程中，设备出现故障后，无法立即结束运行状态，这就需要对故障状态下的发射参数进行调整及优化，保证信号传输。在对这一类故障问题处置时，应对故障类型、故障严重程度进行分析和判断，对发射质量及发射功率予以权衡[6]。如在中波广播发射机运行过程中，电子管老化问题的发生，会影响到发射功率。针对这一故障问题，可以适当提升励磁功率。对功率损失问题做好补偿。但由于励磁功率的提升，会导致谐波失真问题的产生，这就需要对频谱仪做好运用，对谐波电平运行情况予以有效地监督，将其控制在一个合理的范围内[7]。此外，在设备运行时，若是电容击穿导致严重的谐波问题出现，可以适当地降低发射功率，有效降低其对电容的应力影响，以避免停播问题的产生。在故障状态下的发射参数调整情况，如表3-2所示：

4应用案例分析

某广播电台在播放过程中，电台内的一台中波广播发射机突然出现故障问题，影响了广播的正常播放。该设备为50kW的中波发射机，在故障发生后，由原来的50kW功率下降到了30kW。在对设备故障问题处理时，工作人员对该设备的各级电流、电压参数进行了测量，发现故障的原因为功放管的电流由原来的5A下降到了3A，而其他各级的电压处于一个正常的状态。从这一情况来看，导致发射机故障的原因可能是功放管及其电路故障引发的。

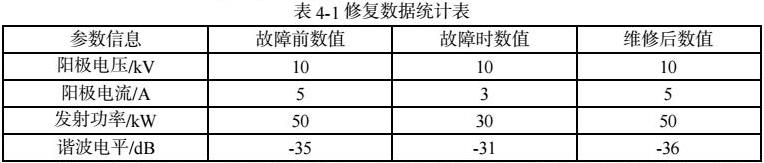

在故障问题处理时，发现该设备中的功放管阳极升华问题严重，其内部结构已经损坏，这导致输出电容出现热变形的现象。通过对设备进行更换，电容的容值有效降低，之后通过调试，设备恢复正常的工作状态。关于修复情况如表4-1所示：

结合本次案例来看，在对中波广播发射机故障问题处理时，应对设备故障问题产生的原因予以分析，并及时地做好故障问题的处置，确保中波广播发射机保持稳定的工作状态。

结束语：综合上述分析来看，中波广播发射机故障诊断及应急处理工作的开展，关系到设备能否稳定、可靠地运行，对于广播电视行业的发展而言，有着十分重要的意义。对此，在开展故障诊断及应急处理时，应对设备常见故障问题予以把握，并根据故障问题针对性地制定应急预案，在发现故障问题后，能够第一时间分析故障、解决故障，提升系统运行的稳定性及可靠性。在中波广播发射机故障问题应对时，需要立足于广播信号传输的需要，建立起完善的故障诊断及检修制度，对故障问题做好应急处理，为工作人员开展相关工作提供重要的指引，及时地发现问题、解决问题。

参考文献：

[1]赵英杰.中波广播发射机的故障处理策略[J].卫星电视与宽带多媒体，2024，21（05）：37-39.

[2]赵英杰.全固态中波广播发射机工作原理及维护技术[J].卫星电视与宽带多媒体，2024，21（04）：16-18.
