三维激光扫描仪井下安全监测技术

一、引言

随着科技的飞速发展，三维激光扫描仪凭借其高精度、高效率、全方位测量的特性，逐渐在井下安全监测领域崭露头角。它能够快速获取井下空间的三维信息，为安全监测提供全面、准确的数据支持，有效弥补传统监测手段的缺陷，对于提升矿山井下安全管理水平，预防安全事故的发生具有重要意义，是保障矿山可持续发展的关键技术之一。

二、三维激光扫描仪井下安全监测技术原理

2.1 激光测距原理

三维激光扫描仪的核心是激光测距，其利用激光束发射与接收的时间差来计算目标距离。当激光发射装置向目标物体发射激光脉冲后，激光束在遇到物体表面时会发生反射，反射光被接收装置捕捉。由于激光在空气根据公式 中的传播速 常量，通过精确测量激光发射和接收的时间间隔， （往返路程需除以 2），即可准确计算出扫描仪与目标物体之间的距离。在井下安全监测中，这种高精度的测距能力可用于测量巷道的变形位移、采空区的空间尺寸变化等，为判断井下环境的安全性提供关键数据。

2.2 角度测量原理

除了测距，三维激光扫描仪还需精确测量角度以确定目标点的空间位置。通常采用旋转编码器等装置来实现角度测量。扫描仪在扫描过程中，通过电机驱动旋转部件，旋转编码器实时记录旋转角度。结合激光测距得到的距离信息，利用三角函数等数学方法，就可以计算出目标点在三维空间中的坐标。例如，在监测巷道顶板时，通过不同角度的激光扫描，获取顶板各点的距离和角度数据，从而构建出顶板的三维模型，直观展示顶板的形态变化，及时发现潜在的安全隐患。

2.3 点云数据生成与处理

三维激光扫描仪在扫描过程中，会获取大量目标物体表面的离散点的距离和角度信息，这些信息组成了点云数据。点云数据包含了目标物体的三维空间分布信息，但原始点云数据较为杂乱，需要进行一系列处理。首先进行数据滤波，去除噪声点和异常点，提高数据质量。然后进行点云配准，将不同扫描位置获取的点云数据统一到同一坐标系下，以便后续分析。接着利用曲面重建算法，将点云数据构建成三维模型，直观呈现井下场景。通过对处理后的点云数据和三维模型进行分析，能够准确监测井下环境的变化，实现对安全隐患的精准识别。

三、三维激光扫描仪在井下安全监测中的应用

3.1 巷道稳定性监测

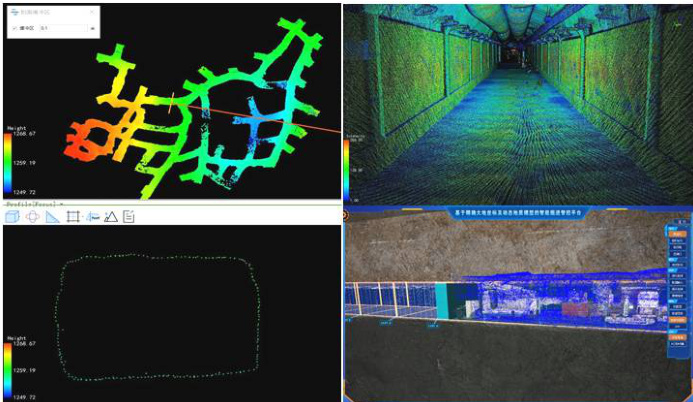

巷道是矿山井下人员和设备通行、物料运输的重要通道，其稳定性直接关系到井下作业的安全。三维激光扫描仪可定期对巷道进行扫描，获取巷道壁、顶板和底板的三维数据。通过对比不同时期的扫描数据，能够精确计算出巷道的变形量，如巷道的收敛位移、顶板的下沉量等。一旦发现巷道变形超过安全阈值，系统可及时发出预警，提醒工作人员采取支护加固等措施。例如，在一些深部开采矿山，地应力较大，巷道容易发生变形，利用三维激光扫描仪进行实时监测（见图 1），能够有效预防巷道坍塌事故的发生，保障人员和设备的安全通行。

3.2 采空区安全评估

采空区是矿山开采后遗留的空间，其稳定性问题是矿山安全生产的重大隐患。三维激光扫描仪能够对采空区进行全方位扫描，获取采空区的三维形态、体积等数据。通过分析这些数据，可评估采空区的稳定性，判断是否存在塌陷风险。例如，通过计算采空区的顶板厚度、跨度等参数，利用相关力学模型，预测采空区的稳定性。对于存在安全隐患的采空区，根据扫描数据制定合理的处理方案，如充填、加固等，有效降低采空区塌陷对矿山生产和人员安全的威胁。

3.3 设备运行状态监测

在矿山井下，大型设备如提升机、通风机等的正常运行对于安全生产至关重要。三维激光扫描仪可用于监测设备的运行状态，通过扫描设备关键部件，获取其三维形态和位置信息。在设备运行过程中，持续监测部件的变形、位移等变化情况。例如，对于提升机的卷筒，监测其表面的平整度和变形情况，及时发现可能导致钢丝绳脱槽等故障的隐患。对于通风机的叶片，监测其运行过程中的振动和变形，确保通风机的正常运行。通过对设备运行状态的实时监测，提前发现设备故障隐患，为设备维护和维修提供依据，保障设备的安全稳定运行，避免因设备故障引发的安全事故。

四、三维激光扫描仪井下安全监测技术的挑战与发展方向

4.1 技术挑战

在井下复杂环境中应用三维激光扫描仪面临诸多挑战。井下的高粉尘环境会严重散射激光，降低测量精度，甚至导致测量数据丢失。潮湿的环境容易使设备内部电路短路，损坏设备。同时，井下存在的强电磁干扰会影响激光的发射与接收，以及设备内部电子元件的正常工作。此外，三维激光扫描仪获取的海量监测数据，对数据传输、存储和处理能力提出了极高要求。目前的数据传输网络在井下复杂环境下容易出现信号中断、传输速率低等问题，难以满足实时监测的需求。

4.2 多技术融合发展

为应对上述挑战，未来三维激光扫描仪井下安全监测技术将朝着多技术融合的方向发展。一方面，与物联网技术融合，实现设备的远程监控和数据实时传输。通过在井下部署物联网节点，将三维激光扫描仪与监控中心连接，实时上传监测数据，便于管理人员及时掌握井下安全状况。另一方面，与大数据和人工智能技术融合。利用大数据技术对长期积累的监测数据进行深度分析，挖掘数据背后的潜在规律，为安全评估和预测提供更可靠的依据。

4.3 设备优化与创新

随着技术的不断进步，三维激光扫描仪设备也将不断优化创新。在硬件方面，研发更适应井下恶劣环境的设备，采用先进的防尘、防潮、抗电磁干扰技术，提高设备的稳定性和可靠性。例如，开发密封性能更好的设备外壳，采用抗干扰能力强的激光发射和接收模块。在软件方面，不断完善数据处理和分析软件，提高数据处理速度和精度，实现更智能化的安全监测功能。同时，降低设备成本，提高设备的性价比，使更多矿山企业能够应用三维激光扫描仪进行井下安全监测，推动矿山安全生产技术的普及和发展。

五、总结

三维激光扫描仪井下安全监测技术以其独特的技术原理和显著的应用优势，在保障矿山井下安全生产中发挥着重要作用。通过对巷道稳定性、采空区安全和设备运行状态的有效监测，能够及时发现安全隐患，预防事故发生。尽管目前该技术在应用中面临着井下复杂环境、数据处理等方面的挑战，但随着多技术融合发展以及设备的优化创新，其应用前景将更加广阔。

参考文献

[1]安洪伟.三维激光扫描仪在矿山井下安全监测应用探讨[J].冶金管理，2023，（22）：104-108.

[2]戴竹东.三维激光扫描仪在梅山铁矿井下实体测量实践[J].现代矿业，2022，38（04）：78-80.

[3]王利岗，张达，杨小聪.井下空区安全监测三维激光扫描仪高精度运动控制技术[J].有色金属（矿山部分），2022，64（02）：1-4.
