三维激光扫描仪在矿山井下测量技术中的应用

一、引言

矿山井下测量是矿山开采过程中的重要环节，它为矿山的规划设计、开采施工以及安全生产提供了不可或缺的数据支持。准确的井下测量能够精准定位矿体位置，合理规划巷道布局，有效预防开采过程中的安全事故，如冒顶、透水等。然而，传统的矿山井下测量方法，如全站仪测量、钢尺测量等，存在测量效率低、精度有限、难以获取复杂地形完整数据等问题。随着矿山开采深度和规模的不断扩大，对井下测量技术提出了更高的要求。三维激光扫描仪作为一种先进的测量设备，以其高精度、高效率、全方位测量等特点，逐渐在矿山井下测量中得到广泛应用，为解决传统测量方法的不足，提升矿山井下测量水平带来了新的契机，对保障矿山安全生产和提高开采效率具有重要意义。

二、三维激光扫描仪在矿山井下测量中的优势

2.1 高精度测量

三维激光扫描仪利用激光测距原理，能够快速、准确地获取目标物体的三维坐标信息。其测量精度可达毫米级，相比传统测量方法，大大提高了测量的准确性。在矿山井下复杂的环境中，如测量巷道的断面尺寸、采空区的形状和大小等，高精度的测量数据能够为矿山的设计和施工提供可靠依据。同时，对于矿体的边界测量，高精度的测量结果可以更准确地估算矿石储量，减少资源浪费，提高矿山的经济效益。

2.2 高效率作业

传统的矿山井下测量方法，需要测量人员逐点进行测量，操作繁琐，耗费时间长。而三维激光扫描仪能够在短时间内对大面积的目标区域进行扫描，快速获取海量的测量数据。一次扫描即可完成对巷道、采空区等区域的全方位测量，无需像传统方法那样进行多次设站和测量。这不仅大大缩短了测量周期，提高了测量效率，还减少了测量人员在井下的作业时间，降低了安全风险。在矿山开采进度紧张的情况下，高效率的测量作业能够及时为开采工作提供数据支持，保障矿山的正常生产。

2.3 全方位数据获取

矿山井下环境复杂，存在许多不规则的地形和物体。三维激光扫描仪能够对目标物体进行全方位扫描，获取其完整的三维空间信息，包括物体的形状、大小、位置等。无论是巷道的起伏、采空区的复杂轮廓，还是矿体的不规则形态，都能被准确地记录下来。这种全方位的数据获取能力，使得测量人员能够全面了解矿山井下的实际情况，为后续的分析和决策提供更丰富、更全面的数据基础。

三、三维激光扫描仪在矿山井下测量中的应用

3.1 巷道测量

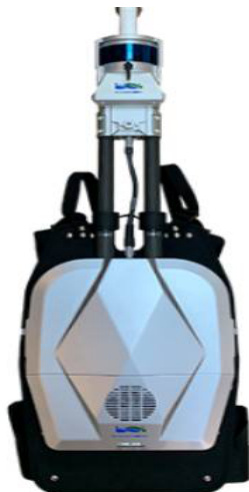

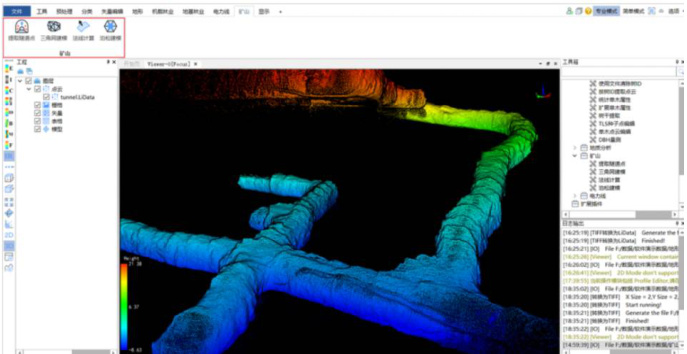

在矿山井下巷道测量中，三维激光扫描仪可快速获取巷道的三维模型。扫描时，将仪器安置在巷道合适位置，对巷道进行全方位扫描，获取巷道的壁面、顶板和底板的点云数据。通过专业的软件对这些点云数据进行处理和分析，能够精确测量巷道的断面尺寸，包括宽度、高度、拱顶半径等参数。同时，还可以检测巷道的平整度，及时发现巷道变形、裂缝等问题。利用三维激光扫描仪进行巷道测量，不仅提高了测量精度和效率，还能为巷道的维护和修复提供准确的数据依据。例如 LiBackpack 背包系列激光雷达扫描系统及数据，如图 1 和图2

3.2 采空区测量

采空区是矿山开采后留下的空间，其稳定性对矿山安全生产至关重要。三维激光扫描仪能够对采空区进行精确测量，获取采空区的空间形态、体积等数据。通过在采空区周边合适位置设置扫描站点，对采空区进行多角度扫描，将获取的点云数据进行拼接和处理，构建出采空区的三维模型。基于该模型，可以准确计算采空区的体积，评估采空区的稳定性。对于存在安全隐患的采空区，根据测量数据可以制定合理的充填方案或加固措施，有效预防采空区塌陷等事故的发生，保障矿山的安全生产。

3.3 矿体测量

在矿体测量方面，三维激光扫描仪能够更准确地确定矿体的边界和形态。通过对矿体露头和开采工作面进行扫描，获取矿体的三维信息，结合地质勘探数据，能够更精确地圈定矿体范围。相比传统测量方法，利用三维激光扫描仪进行矿体测量可以减少因测量误差导致的矿体边界误判，提高矿石储量估算的准确性。同时，还可以实时监测矿体的开采进度，为矿山的生产计划调整提供依据。

四、三维激光扫描仪在矿山井下测量应用中的挑战与发展趋势

尽管三维激光扫描仪在矿山井下测量中具有诸多优势，但在实际应用中仍面临一些技术挑战。首先，矿山井下环境复杂，存在粉尘、潮湿、电磁干扰等因素，这些都会影响激光的传播和反射，导致测量数据出现误差甚至丢失。例如，高浓度的粉尘会散射激光，使测量精度下降；潮湿的环境可能导致仪器设备受潮损坏，影响其正常工作。其次，海量的测量数据处理和存储也是一个难题。三维激光扫描仪获取的点云数据量巨大，对数据处理软件和计算机硬件性能要求较高，如何快速、准确地处理这些数据，并实现高效存储和管理，是需要解决的问题。

4.2 技术融合发展

为应对上述挑战，未来三维激光扫描仪在矿山井下测量中的应用将朝着技术融合的方向发展。一方面，将与其他测量技术相结合，如与全站仪、GPS 等传统测量设备联合使用，发挥各自的优势，提高测量的准确性和可靠性。全站仪在局部高精度测量方面具有优势，而 GPS 可以提供精确的定位信息，与三维激光扫描仪配合使用，能够实现更全面、更精准的测量。另一方面，将与物联网、大数据、人工智能等技术深度融合。通过物联网技术，实现测量设备的远程监控和数据实时传输；利用大数据技术对海量测量数据进行分析和挖掘，提取有价值的信息，为矿山决策提供支持；借助人工智能技术，实现测量数据的自动处理和分析，提高数据处理效率和精度。

4.3 设备改进与创新

4.1 技术挑战

随着科技的不断进步，三维激光扫描仪设备也将不断改进和创新。在硬件方面，研发更适应矿山井下恶劣环境的设备，提高设备的抗干扰能力和稳定性。例如，采用防尘、防潮、抗电磁干扰的设计，改进激光发射和接收装置，提高测量精度和可靠性。在软件方面，开发功能更强大、操作更便捷的数据处理软件，实现测量数据的快速处理、三维模型的自动构建以及与其他矿山管理系统的无缝对接。

五、总结

三维激光扫描仪在矿山井下测量技术中的应用，为矿山行业带来了新的发展机遇。其高精度、高效率和全方位数据获取的优势，在巷道测量、采空区测量和矿体测量等方面发挥了重要作用，有效提升了矿山井下测量的水平，为矿山的安全生产和高效开采提供了有力支持。尽管在应用过程中面临着技术挑战，但随着技术融合发展以及设备的改进与创新，三维激光扫描仪在矿山井下测量中的应用前景将更加广阔。

参考文献

[1]林善志.基于SLAM 技术移动式三维激光扫描仪在矿山井下测量中的应用[J].价值工程，2022，41（26）：115-117.

[2]陆万杰，董英平，万世斌，欧东，张郁山，逯登栋.三维激光扫描仪在矿山复杂地形测量中的应用[J].世界有色金属，2021，（21）：127-129+133.

[3]任社平.三维激光扫描仪技术在矿山测量中的应用研究[J].世界有色金属，2019，（09）：32+34.
