谈谈对直九型直升机防腐工作的一些看法

腐蚀是金属材料在环境介质作用下发生的渐进性破坏过程。直升机作为精密航空器，其结构部件的腐蚀问题不仅影响飞行性能，还会引发严重安全事故。直九型直升机因长期承担舰载任务和海上低空作业，长期处于高盐、高湿的腐蚀性环境中，导致金属部件尤其是铁基和铝基材料，腐蚀风险显著增加。本文结合直九型直升机的实际使用场景与维护经验，从设计、制造、维护全流程探讨防腐工作的关键问题与改进方向，以此提升直升机安全性和经济性。

1、直九型直升机腐蚀机理与问题分析

1.1 金属腐蚀类型与特征

直九型直升机的腐蚀主要表现为铁基和铝基材料的电化学腐蚀。

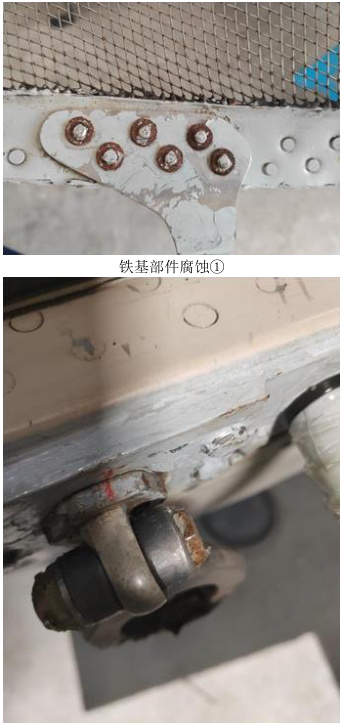

（1）铁基部件腐蚀。螺钉、垫片等仅喷涂表面漆层的部件，因漆层破损或工艺缺陷，容易吸附水汽形成棕色铁锈，Fe₂O₃.H₂O，此类腐蚀具有明显外观特征，如果尚未及时处理，锈蚀会向基材深层扩散，导致结构强度下降。

1.2 腐蚀环境的影响机制

直升机在高盐、高湿环境中的腐蚀加速机制包括盐雾沉积，海上作业时，旋翼气流将海水雾化并包裹机体，盐分（NaCl）在金属表面形成电解质膜，加速电化学 湿度循环：昼夜温差导致金属表面冷凝水反复形成，盐分吸湿后持续溶解，引发干湿交替腐蚀。锁孔、铆接缝等狭窄部位易积水且难以清洁，形成氧浓差电池，导致缝隙腐蚀。

1.3 制造缺陷的腐蚀隐患

部分批次鱼叉撑杆在短期内集中腐蚀的案例表明，制造环节存在以下问题。比如材料选择不当，尚未采用耐蚀合金或表面处理工艺不达标。组装后未对内部结构进行二次防腐处理，仅依赖外部漆层防护，导致锁孔、铆钉等隐蔽部位防护失效。

2、防腐设计优化与制造工艺改进

2.1 材料与工艺升级

目前，需要替代耐蚀材料，铁基部件优先选用镀锌钢、不锈钢或钛合金；铝基部件采用阳极氧化（AAO）或微弧氧化（MAO）处理，提升表面硬度与耐蚀性。在喷涂表面漆前增加底层防腐涂层，比如环氧富锌底漆+聚氨酯中间漆，通过浸渗工艺覆盖复杂结构内部。同时改进细节设计，在锁孔、铆接处增设排水孔或密封圈，避免积水滞留，对鱼叉撑杆等关键承力部件采用整体热等静压成型，减少焊缝腐蚀风险。

2.2 制造环节的防腐控制

在出厂前防护强化，在飞机设计、定型、制造时，上层领导和工厂应考虑各方面因素，从用户实用性体验进行论证，改进工艺、采用防腐材料，在飞机出厂前做好防腐措施，部件组装完成后，先喷涂高附着力防腐底漆，再进行整机表面漆喷涂，避免一些制造缺陷操作，确保隐蔽部位覆盖完整。引入盐雾试验、循环腐蚀试验、等模拟高盐环境测试，确保部件耐蚀性达标。

3、舰载环境下的维护管理策略

3.1 日常清洁与防腐处理

现阶段，制定盐分清除流程，飞行后清洗，使用淡水冲洗机体表面，重点清洁旋翼毂、起落架等盐雾积聚区。进行积水处理，压缩空气吹除锁孔、蒙皮接缝等狭窄部位残留水分，避免局部腐蚀。同时在铁基紧固件表面涂抹缓蚀润滑脂，铝基部件涂布硅烷偶联剂形成疏水保护膜。

3.2 防护装备与技术创新

设计定制化罩布设计，采用分体式快速拆卸罩布，覆盖机身时预留传感器、发动机排气口等关键部位开口，材质选用透气防盐雾复合材料。在易腐蚀部位嵌入光纤传感器或无线腐蚀监测节点，实时传输腐蚀速率数据至维护终端。

4、机务维护流程与责任体系构建

4.1 规范化维护操作

采取分级检查制度，直九型直升机在高盐、高湿的舰载环境中，需针对不同材料建立差异化的检查标准。每周目视检查时，重点观察焊接接头、铆钉孔等应力集中区域，使用10 倍放大镜辅助识别微裂纹或锈斑。一旦发现腐蚀，需要测量腐蚀坑深度，深度超过0.5mm 时需立即停飞修复[1]。铝基部件每月采用涡流检测筛查内部腐蚀，检测频率选择100kHz\~1MHz 以适配不同厚度板材。例如，对2mm 厚度的2024-T3 铝合金蒙皮，使用500kHz探头可检测出直径≥1mm 的皮下腐蚀点，灵敏度比传统渗透检测提高3 倍。发现腐蚀后的处理需严格遵循清除-修复-防护三步原则。使用240#以上砂纸逐层打磨至露出金属基体，避免过度切削导致结构强度下降。对复杂曲面采用柔性砂带机配合磁性定位夹具，确保打磨均匀性。 对难以触及的缝隙腐蚀喷涂碱性脱漆剂浸泡15 分钟，再以高压水枪冲洗残留腐蚀产物，可减少基体损伤。打磨后48 小时内完成喷涂，底漆采用环氧富锌涂料，中间漆为聚氨酯云铁防锈漆，面漆使用氟碳树脂，每层间隔2 小时并检测附着力。

4.2 人员培训与责任落实

目前，定期开展腐蚀防护专项培训，内容涵盖防腐材料特性、先进检测设备操作等，建立腐蚀防护台账，记录各部件检查与处理情况，实行“谁检查、谁签字、谁负责”的追溯机制。建立腐蚀防护数据库，通过二维码绑定部件编号，实时记录检查时间、处理人员、使用材料及涂层厚度等数据。例如，某次尾传动轴腐蚀修复记录需包含打磨面积、消耗砂纸型号、喷涂参数等细节。设立零腐蚀延误奖项，对连续 6 个月未发生因腐蚀导致停飞的机组给予绩效奖励；对漏检重大腐蚀隐患实行一票否决制，暂停责任人维修资质并重新培训[2]。

4.3 维护资料完善与反馈机制

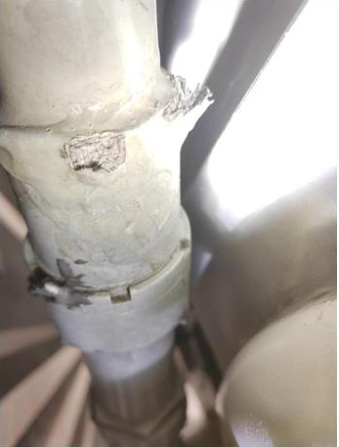

（2）铝基部件腐蚀。机腹蒙皮、鱼叉撑杆等铝基材料腐蚀初期表现为漆层鼓包、灰白色麻点，随后形成灰色絮状腐蚀产物 Al(OH)_3e 由于铝的氧化膜自修复性，腐蚀进程隐蔽性强，需通过定期探伤或漆层状态监测识别。

根据舰载任务特点修订维护手册，明确高盐环境下防腐剂更换频率，润滑脂每 50 飞行小时补充一次。机务人员需定期向制造厂反馈腐蚀案例，推动工艺改进。针对舰载任务特点，在维护手册中增设“高盐雾工况附加条款”，例如防腐油脂补充周期从常规的100 飞行小时缩短至50 小时。机身排水孔清洁频率由每月1 次提升至每周 1 次，防止盐分沉积堵塞。机务团队定期向制造厂提交《腐蚀防护改进建议书》，根据某舰载机队反馈的发动机支架螺栓锈蚀案例[3]。将表面处理工艺从镀镉改为达克罗涂层，耐盐雾性能从500 小时提升至1000 小时。推动设计部门在新型号中采用复合材料替代铝合金制作舱内地板支架，从根本上避免电偶腐蚀风险。

5、结语：

综上，直九型直升机的防腐工作需从设计、制造、维护全链条协同发力：通过耐蚀材料替代与工艺优化提升部件先天抗蚀能力；针对舰载环境制定精细化清洁与防护流程；同时强化机务人员的责任意识与技术素养，构建全寿命周期的腐蚀防控体系，为直升机的高效、安全运行提供坚实保障。

参考文献：

[1]吴迪,郑宇.直九型直升机腐蚀问题及应对策略[J].航空维修与工程,2022(7):42-44.

[2]陈晨,张宇.直升机腐蚀监测与控制技术的应用[J].科技创新与应用,2021(22):125-127.

[3]孙阳,周宁.直升机全寿命周期的腐蚀防护技术分析[J].机械制造与自动化,2021,50(3):230-233.
