737NG 电源系统故障分析：聚焦转换汇流条灯亮

关键词：737NG、故障分析；电源系统；转换汇流条；TRANSFER BUS OFF ；BTB ；GCU ；BPCU ；APU

一、引言

波音 737NG 飞机的 115V 交流转换汇流条（Transfer Bus）是连接主电源（IDG）、辅助电源（APU）及外部电源的关键节点。“TRANSFER BUS OFF”灯亮表明对应转换汇流条及其下游所有汇流条失电，属重大故障现象。尤其在接通APU电源时出现该灯常亮，是常见且蕴含逻辑“陷阱”的故障。本文整合技术原理与排故经验，聚焦此故障进行精要分析。

二、系统原理与故障含义

2.1 核心部件与逻辑

关键部件：

GCU （ 发电机控制组件 ） ：控制 IDG/APU 发电机断路器 （GCB/APB）。

BPCU （ 汇流条功率控制组件） ：系统核心，控制汇流条连接接触器 （BTB1/BTB2），执行电源切换逻辑。

BTB （ 汇流条连接接触器 ） ：执行部件，接通 / 断开电源与转换汇流条的连接（如BTB1 连接左IDG/APU/ 地面电源至左转换汇流条）。

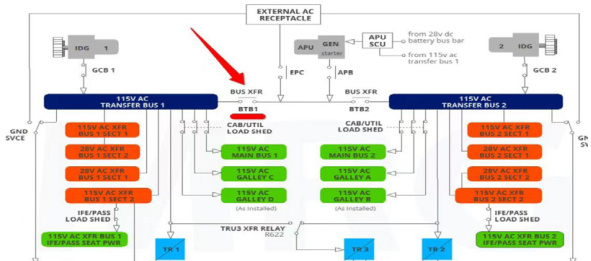

以上图左汇流条为例，从左 IDG 电源转化为 APU 电源的接通逻辑 （“先断后通”） ：

1. 接通 APU 左电源电门 ->AGCU 发指令给 BPCU ->BPCU 发指令给 GCU1->断开 GCB1 （ 断开左 IDG）。

2. GCU1 确认 GCB1 断开并反馈信号至 BPCU （ 关键步骤 ）。

3. BPCU 收到确认 ⇒ 指令闭合 APB （ 接通 APU 输出 ） 和 BTB1 （APU 接入左转换汇流条）。

2.2 TRANSFER BUS OFF 灯亮的含义

灯常亮：对应转换汇流条无正常115VAC 电源输入，且其下游所有交流汇流条及负载均失电。 （ 例：左灯亮 Σ=Σ 左转换汇流条及下游系统无电）。

灯闪亮：常指示线路间歇性故障。

三、接APU 电源时灯亮故障分析

3.1 故障现象与陷阱

现象：接通 APU 电源（如左）时，对应 TRANSFER BUS OFF 灯（左）常亮，另一侧可能正常。机组感知：“用IDG 电源正常，APU 接不上”。

重大陷阱：易误判为APU 故障并尝试保留APU 电源放行。此操作风险极高！故障核心常在控制逻辑中断或执行部件（BTB）故障。

3.2 核心故障原因

1. BTB故障 （最常见） ：BTB1 （例） 线圈失效、触点烧蚀卡滞或机械卡阻，导致 BPCU 发出闭合指令后仍无法接通 APU 电源。GCU 记录的 ＼`BTB＼` 故障代码是重要线索。

2. GCB 状态反馈丢失 （ 关键且易忽略 ） ：GCB1 物理断开，但其断开状态反馈信号（通过 GCB 内部触点 ⇒ GCU1 ⇒ BPCU）未能送达 BPCU。BPCU 因未收到确认而停滞，不发出闭合BTB1 指令。涉及GCB1 反馈触点、GCU1 或线路故障。

3. 其他部件故障

GCU1 故障：未执行断开GCB1 指令，或未发送GCB1 断开反馈。

BPCU 故障：逻辑错误或输出驱动失效，未按序发出指令。

4. 线路故障：控制线、反馈线或电源线断路/ 短路，可能导致灯常亮或闪亮。右侧正常可基本排除APU 电源质量问题。

四、故障排查流程

4.1 核心原则利用对侧正常缩小范围。

优 先 读 取 并 分 析 GCU1、BPCU 故 障 代 码（ 如 ＼`BTB OPEN＼`， ＼`GCB OPENFAIL＼`， ＼`SIGNAL LOST＼`）。

4.2 标准流程 （ 以左灯亮为例）

4.2.1. 确认 APU 电源及右侧供电：成功接通右侧 APU 电源（右灯灭）即证明：

APU 电源良好。

AGCU、APB、BPCU 基础功能正常。

故障锁定在左侧链路 （GCU1， GCB1 反馈 ， BTB1， 线路 ）

4.2.2. 检查控制器故障代码 （GCU1 & BPCU） ：

GCU1 ：重点查 ＼`GCB OPEN FAIL＼`， ＼`GCB FBK DISAGREE＼`， ＼`BTB OPEN＼`，BTB FAIL＼`。

BPCU ：重点查 ＼`L GCB OPEN SIGNAL LOST＼`， ＼`L BTB CLOSE FAIL＼`。

4.2.3. 定位故障点：

GCB1 未断开：查GCU1 输出、GCB1 线圈/ 机械、控制线路。

GCB1 断但无反馈至BPCU ：查GCB1 反馈触点、GCU1 反馈电路、反馈线路。

BPCU 发合令但BTB1 未合：查BTB1 线圈 （ 阻值）、触点/ 机械、控制线路。

BPCU 未发合令 （ 罕见） ：查BPCU 故障代码及内部。

4.3 典型案例 （B-xxxx） 分析现象：接APU 左电源时左灯常亮，右侧正常。

推理与排故：

右侧正常 ⇒ APU 良好，故障在左。

左灯亮 ⇒ GCB1 应已断开 （ 逻辑前半成功 ），BTB1 必未闭合 （APU 未接入 ）。

疑点：BPCU 是否收到 GCB1 断开反馈？ （ 涉 GCB1 触点、GCU1、线路 ）。

GCU1 有 BTB1 故障代码 $$ 指向 BTB1 故障。

决策：优先更换 BTB1 （ 高概率 ），并预防性串件 GCU1/BPCU。

结果：更换BTB1 故障排除。

五、维修决策与风险规避 （ 核心要点）

绝对禁忌 （ 安全红线 ） ：在 TRANSFER BUS OFF 灯亮或已知 BTB 故障时，严禁仅保留APU 电源放行！

灾难性风险：若BTB （ 如BTB1） 未修复：左侧转换汇流条无法接入任何外部电源 （APU/ 地面 / 右 IDG）。

放行后若左IDG 故障：

APU 无法通过故障BTB1 接入左侧。

右IDG 无法通过BTB1 向左侧交叉供电。

后果：整个左侧交流系统完全断电。机组被迫依赖应急备用电源 （ 静变流机供电），仅维持最低限度关键系统，风险极高。

正确决策：

1. 必须彻底排故：定位并修复根本原因 （ 尤其BTB 或反馈故障）。

2. 严格系统测试验证：

接通APU 至故障侧，灯灭，电压正常。

模拟IDG 失效，验证交叉供电 （ 通过BTB） 成功。

3. 审慎使用MEL ：深刻理解条款限制，确认保留后满足所有安全冗余要求。涉及转换汇流条供电能力的故障，MEL 限制严格，通常需执行特定 M 项确保关键发电机可用且不可关断。

结论

737NG 接通 APU 电源时“TRANSFER BUS OFF”灯亮故障，深刻揭示了电源系统逻辑“先断后通”原则下关键环节的脆弱性：

1. BTB 接触器故障是首要原因。

2. GCB 状态反馈信号传递的可靠性至关重要且易被忽视。

3. 系统性排故是核心：利用对侧正常缩小范围、解读故障代码、监控信号流。

4. 错误保留埋藏重大隐患：未修复 BTB 故障即放行，在遭遇同侧 IDG 失效时将导致单侧交流系统完全瘫痪。彻底排故并通过测试是唯一安全路径。

参考文献：（ 精要）

[1] 波 音 737 维 护 手 册 Boeing 737 NG Aircraft Maintenance Manual（AMM）.

[2] 波 音 737 故 障 隔 离 手 册 Boeing 737 NG Fault Isolation Manual（FIM）.

[3] 波音 737 线路图册 Boeing 737 NG Wiring Diagram Manual （WDM）.
