除尘罩结构设计及其在工业生产中的应用效果评价

在工业生产过程中，粉尘污染问题日益严重。诸如金属加工、铸造、化工等各种工业活动均会产生大量的粉尘，这些粉尘除了会污染工作环境外，还会对工人的身体健康造成严重危害。相关研究发现，小于 1μm 的粉尘对人体危害极大，可直接进入肺泡，引发矽肺病 [1]。同时，粉尘还会影响设备的正常运转，降低生产效率。近年来，随着人们环保意识的增强，对工业生产中的粉尘治理也提出了更严格的要求。因此，作为一种重要的粉尘治理设备，除尘罩的结构设计以及应用效果评价具有重要的研究价值。

一、除尘罩在工业生产中的作用

（一）收集粉尘

在工业生产中，除尘罩扮演着关键角色，其一项核心功能便是高效收集生产过程中产生的粉尘。该功能可维护生产环境的清洁度、保护工人的身体健康，确保企业达到环保标准。为有效收集粉尘，除尘罩利用合理设计引导和控制气流，诸如顶吸式、侧吸式、移动式和随意式吸风罩等均是几种较为常见的方式，这些方式的选择与设计都需要充分考虑到粉尘源的具体位置、产尘量及实际工作环境，以保证可以精准捕捉粉尘并将其收集处理。除尘罩的设计对其除尘效率具有直接影响，其中罩口风速、形状与尺寸以及气流组织的合理性是提升效率的关键因素。通过运用模拟分析与实际测试手段，能够不断优化除尘罩设计，达到最佳除尘效果。另外，收集到的粉尘需经过净化处理，如采用布袋除尘器等设备，借助过滤与吸附机制把粉尘从气流中分离，以安全排放粉尘，达到环保要求。

（二）改善工作环境

如果工业生产中产生的粉尘和有害气体没有得到妥善处理，则会直接威胁工人的健康，使之呼吸系统、皮肤等受到影响，增加职业病风险。而除尘罩的部署可有效捕捉这部分有害物质，显著降低工人暴露于粉尘与有害气体中的几率，进而保护工人健康。另外，粉尘与污染物的累积还会损害生产设备，使停机维修的频率和成本增加，影响生产效率。除尘罩通过保持生产区域的清洁，既减少了设备维护的负担，也促进了工人工作积极性与整体生产效率的提升。随着环保法规日趋严格，除尘罩的使用无疑成为了企业满足排放要求、避免环保处罚和声誉损失的一项关键举措，让生产活动的可持续性、合规性得到了有效保证。

二、除尘罩的结构设计

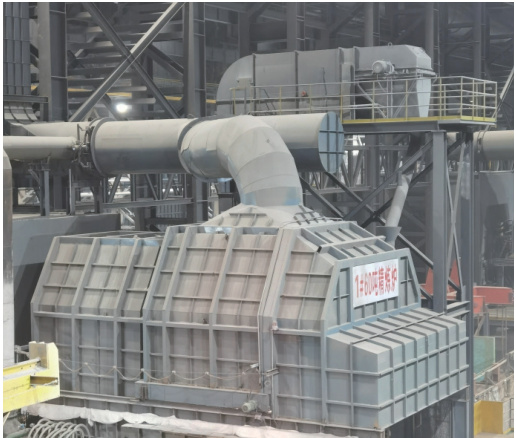

除尘罩是安装在产生粉尘的设备或工序上，用来捕集和控制粉尘的装置（如图 1）。其设计目的是通过合理引导与控制气流，有效收集产生的粉尘，并将其排出系统，从而改善工作环境，让工人健康得到保护的同时，又满足环保要求。

（一）外形布置

除尘罩的外形布置决定了其能否有效捕集粉尘，故这一设计过程必须严格遵循一系列科学而周密的设计原则[1]。作为除尘罩设计的第一步，罩口的形状与尺寸需根据粉尘源的具体特性及其产尘量进行细致入微的考量。设计者的目标是将罩口尽量靠近或完全包围有害物发生源，如此能够把有害物限制在一个尽可能小的范围内，以创造有利条件给后续的捕集与控制工作。

具体而言，针对上吸罩，其罩口面积的设计应不小于有害物扩散区的水平面积，以充分覆盖并有效捕集扩散的粉尘。而对于侧吸罩，则应在不影响正常操作的前提下，尽量增大罩口面积，以将其吸气区域扩大，进一步提升捕集效果。但只关注罩口的形状和尺寸是远远不够的，气流组织的设计同样重要。通过合理规划气流通道，能够保证含尘气流顺畅无阻地进入除尘罩内部，并最大限度地减少涡流和死角的产生，以实现高效除尘。另外，除尘罩的吸入气流方向也值得引起重视。为确保捕集效果达到最佳，吸入气流的方向应尽可能和有害物的运动气流保持一致。这样既能够避免粉尘在罩内发生二次扬尘，还可确保粉尘被有效地吸入并处理。

在材料选择上，除尘罩也需谨慎。考虑到除尘罩需要在恶劣的环境下保持长期稳定运行，所以一定要选择耐磨、耐腐蚀的材料。且材料的重量也不容忽视，它会极大的影响除尘罩的整体结构稳定性与运行效率。因此，在选择材料时一定要综合考量各种因素，以确保除尘罩既能够满足使用需求，又可保持长期的稳定运行。

（二）应力分析

当除尘罩处于工作状态时会面临多种力的作用，包括重力载荷、风压载荷 [2]。其中前者主要源自除尘罩自身的重量以及安装在其上部的设备或结构的重量，而后者则是由除尘罩内外气流压力差所产生的。这些力的作用会对除尘罩的结构安全性产生影响，所以便需进行应力分析。

应力分析的过程是依据除尘罩的几何尺寸与材料特性，通过科学的方法精确计算出其在各种载荷作用下的应力分布情况 [3]。这些应力类型多样，包括正应力、剪应力和弯曲应力等，其共同作用于除尘罩的各个部位。借助应力分析，能够清晰地识别出除尘罩中的最大应力点，这是验证其是否满足强度要求的关键步骤。但不能只知道最大应力点，还需要比较计算出的最大应力和材料的许用应力。许用应力是在特定条件下，材料所能承受的最大应力值，它综合考虑了材料的安全系数、工作温度以及其它可能影响材料强度的因素。该比较过程对于确保除尘罩的结构安全性非常重要。

若除尘罩的最大应力超出了材料的许用应力，则就需采取相应的措施来确保其结构安全可靠。包括优化设计，即对除尘罩的几何尺寸进行调整又或是改变其材料分布，以降低最大应力值。又或是考虑改用更高强度的材料，以提高除尘罩的承载能力。

（三）结构优化

在确定除尘罩的外形布置和应力分布情况后，进一步的结构优化是提升其性能并降低成本的关键步骤 [4]。通过采用轻质材料、减少不必要的加强筋或优化其布置方式，可以有效减轻除尘罩的重量，进而降低制造成本、运输成本，并提升安装与维护的便利性。同时，为确保除尘罩的强度满足要求，可采取增加加强筋数量或调整尺寸、选用更高强度材料以及改变结构连接方式等措施，防止工作过程中因受力过大导致的破坏。此外，优化气流组织设计，如调整罩口形状与尺寸、增设导流板或改变气流入口位置，能显著提升除尘效率，减少涡流与死角，确保含尘气流顺畅进入并被有效捕集。最后，除尘罩的结构设计还需兼顾维护便捷性，如设置易于拆卸清洗的部件、提供充足的检修空间等，以降低维护成本并延长使用寿命。

三、除尘罩在工业生产中的应用效果评价

（一）应用案例

某钢铁厂在熔炼车间存在严重的粉尘污染问题，不但影响了员工的工作环境与健康，还增加了企业的环保风险。为此，该厂决定在熔炼车间安装多个除尘罩，用于收集、处理熔炼过程中产生的粉尘。通过对安装前后的工作环境与空气质量进行比较，能够直观地评估除尘罩的应用效果。

（二）评价指标

（1）技术性能。除尘罩的主要技术性能是否与设计指标相符，包括处理风量、设备阻力、漏风率、除尘效率以及排放浓度等。（2）运行稳定性。除尘罩的主要技术性能有没有达到设计指标，包括处理风量、设备阻力、漏风率、除尘效率以及排放浓度等。（3）运行费用。各项除尘设备是否具有清晰的运行费用指标，有无纳入生产成本管理。

（三）结果分析

1. 粉尘控制效果显著。通过在钢铁厂熔炼车间应用除尘罩，粉尘控制效果显著提高。这不仅改善了工人的工作环境，降低了空气中的粉尘含量，也让工人患病的风险大大减少了，促进了工作效率的提升。

2. 经济可行性和环保效益。除尘罩的使用具备经济可行性以及环保效益。通过减少粉尘排放，既将环境污染的程度降低了，同时也减少了因为粉尘污染而造成的经济损失。除此之外，除尘罩的回收再利用功能也将额外的经济效益带给了企业。

3. 技术进步和市场需求推动行业发展。随着技术进步以及市场需求的不断增长，工业除尘器市场呈现不断扩大的态势。诸高效滤材、智能控制系统等新技术的应用，大幅提升了除尘罩的性能与效率。与此同时，环保法规的加强也对除尘罩在工业生产中的广泛应用起到了有力推动作用。

结语：

总之，作为工业生产中的一项重要粉尘治理设备，除尘罩的结构设计对除尘效果的影响很大。通过合理的结构设计与优化，可显著提高除尘效率，改善工作环境，降低环境污染。今后，可进一步探索新型材料与新技术的应用，以促进除尘罩性能与经济性的提高，提供更多的解决方案给工业粉尘治理。

参考文献

[1] 王计超 , 张佩立 , 岳志坤 , 等 . 连铸大包除尘罩研究与应用 [J]. 冶金设备 ,2022,(S2):132-134.

[2] 赵维超 . 铁水倒罐站移动除尘罩的设计 [J]. 现代矿业 ,2021,37(12):258-260.

[3] 姜鹏 , 王中医 , 李勇 . 基于小料配料流场的除尘罩结构优化 [J]. 橡胶工业 ,2020,67(10):781-786.

[4] 兰玉龙 , 张学 , 姜利 . 变频调速控制系统在 G2017011 型除尘罩车中的应用 [J]. 建筑技术开发 ,2020,47(04):21-23.
