电磁交换机现场安装常见问题及工艺改进措施研究

一、引言

在现代通信与电力系统中，电磁交换机作为关键设备，承担着信号转换、电路切换等重要任务。其稳定运行直接关系到整个系统的可靠性与高效性。随着通信技术的迅猛发展以及电力需求的持续增长，电磁交换机的应用场景不断拓展，对其安装质量也提出了更高要求[1]。现场安装作为确保电磁交换机正常运行的首要环节，面临着诸多挑战。安装过程中的任何疏忽或失误，都可能引发设备故障、性能下降等问题，进而影响整个系统的稳定运行。因此，深入研究电磁交换机现场安装中的常见问题，并提出切实可行的工艺改进措施，具有重要的现实意义。

二、电磁交换机现场安装常见问题剖析

（一）设备搬运与存放隐患

在将电磁交换机从仓库搬运至现场的过程中，若未采用原包装且包装箱固定不当，极易因颠簸磕碰导致设备外壳变形、内部元器件松动甚至损坏。部分工程人员在搬运时，直接将机箱背部朝下拖拽，这种不规范操作会使机框风机盒等关键部位承受过大压力，造成严重变形。在设备存放环节，若存放环境不符合要求，如湿度过高、有腐蚀性气体等，会加速设备老化，降低其绝缘性能。

（二）安装操作不规范

安装人员在安装单板时，存在堆叠放置、电路元器件面朝下、连接器受力着地等情况，导致单板拉手条变形，元器件损坏。在将单板插入设备时，若未正确对准滑道，强行插入会致使背板、单板或子卡的连接器针脚变形、损坏，造成单板功能失效。在安装电源模块时，若未按照 1+1 备份配置要求，将两个电源模块分别安装在 A 区和 B 区，会影响设备供电的稳定性。在安装过程中，产生的金属屑、金属丝等异物若未及时清理，进入设备内部，可能引发短路等严重故障。

（三）接地与布线问题

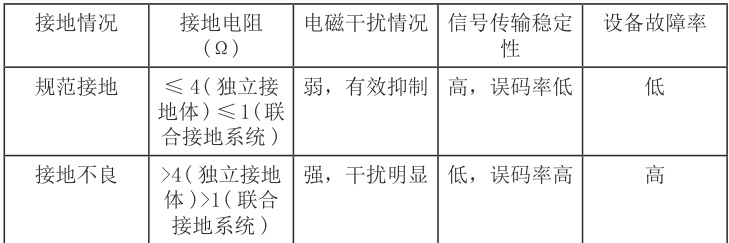

从表 1 中可知，接地电阻过大，会影响电磁交换机的电磁屏蔽效果，导致设备易受外界电磁干扰，出现信号传输不稳定、误码率增加等问题。在布线方面，若线缆敷设杂乱无章，未进行合理的绑扎和固定，不仅会影响机房的美观，还可能因线缆相互缠绕、挤压，导致外皮破损，引发短路故障。不同类型的线缆若未进行有效隔离，会产生串扰，影响信号质量。

（四）环境因素影响

安装环境的温度、湿度对电磁交换机的性能有显著影响 [2]。当温度过高时，设备散热困难，会导致芯片等元器件性能下降，甚至烧毁；湿度过高则会使设备表面凝结水珠，引发短路故障。如果安装现场存在强功率无线电发射台、雷达发射台、高频大电流设备等，会产生强烈的电磁干扰，影响电磁交换机的正常工作。

三、电磁交换机安装工艺改进措施

（一）优化设备搬运与存放流程

在搬运电磁交换机前，设备务必保持原包装状态，包装箱内部应填充优质减震材料，如高密度泡沫、海绵等，这些材料能有效缓冲搬运过程中的颠簸冲击力，将设备所受影响降至最低 [3]。搬运过程中，必须使用符合设备规格的专用搬运工具，例如带有滚轮和减震装置的专业设备搬运车，严禁采用拖拽搬运的错误方式。对于重量较大的电磁交换机，应依据设备的实际重量和搬运难度，配备充足且具备专业搬运技能的人力。同时，充分利用设备两侧设计的承重把手进行搬运，确保设备受力均匀，避免因受力不当导致外壳变形或内部结构损坏。

设备存放环境对其性能和使用寿命影响深远。存放区域应保持干燥，相对湿度宜控制在40%～60% 之间，可通过安装除湿器或通风设备来调节湿度。温度方面，需维持在设备说明书规定的适宜范围内，一般为 5℃ -35℃，可安装空调进行温度调控。存放区域应远离有腐蚀性气体排放的工厂、化学实验室等场所，同时避免靠近水源，防止设备受潮。设备应放置在专门定制的货架上，货架应具备足够的承重能力和稳定性，每层之间保持合理间距，严格禁止设备堆叠存放，以免下层设备因承受过大压力而损坏。

（二）规范安装操作流程

制定一套详尽、标准化且具备高度可操作性的安装操作手册至关重要。手册中应清晰明确每个安装步骤的具体要求、操作规范以及注意事项，例如在安装单板时，明确规定单板从取出到安装完成的每一个动作流程和时间节点。加强对安装人员的专业培训，培训内容不仅涵盖理论知识，如电磁交换机的工作原理、结构组成等，还应包括大量的实际操作演练。通过模拟真实安装场景，让安装人员在实践中熟练掌握安装技能，提高操作的准确性和熟练度。

在安装单板时，必须严格遵循操作规范，将单板一直放置在原包装中，直至安装时刻才取出，避免单板在安装前因随意放置而受到碰撞、划伤等损坏。插入单板时，安装人员应集中精力，确保单板准确无误地对准滑道，然后以缓慢、平稳的速度插入，避免因插入过快或角度偏差导致背板、单板或子卡的连接器针脚变形、损坏。安装电源模块时，务必严格按照1+1 备份配置要求进行安装，将两个电源模块分别精准安装在 A 区和 B 区，以保障设备供电的稳定性和可靠性。

安装完成后，需进行全面细致的检查工作。检查所有安装部件是否牢固，通过手动轻摇、观察等方式，查看有无松动、变形等情况。利用专业的吸尘器等工具，对安装现场进行无死角的全面清理，确保安装现场以及设备内部无金属屑、金属丝等异物残留，防止因异物引发短路等严重故障。

（三）强化接地与布线工艺

选用符合相关标准的优质接地材料，如截面积 ⩾ 16mm² 的镀锡铜编织带，其具有良好的导电性和抗腐蚀性；或直径≥ 4mm 的多股铜芯线，这类材料能有效确保接地连接可靠。接地连接应采用压接端子 + 防松螺帽的标准方式，坚决杜绝缠绕接线，因为缠绕接线易导致接触不良、电阻增大等问题。对于焊接点，需进行有效的防腐处理，可涂刷环氧树脂，形成一层坚固的防护膜，防止焊点氧化；也可使用热缩套管进行防护，热缩套管受热收缩后能紧密包裹焊点，起到绝缘和防潮的作用 [4]。

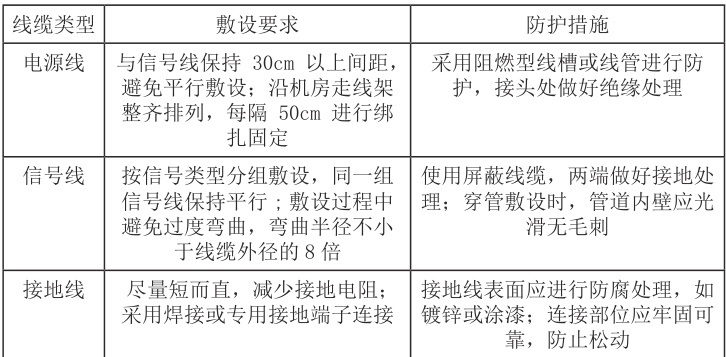

使用精度为 ±2% 的接地电阻测试仪定期对接地电阻进行测试，新装机房在设备安装完成后必须立即进行测试，以保证接地系统符合要求。后续每年至少检测一次，及时发现并解决接地电阻异常问题。根据机房的实际布局和电磁交换机等设备的用电需求、信号传输需求，设计科学合理的布线方案。线缆应按照不同类型，如电源线、信号线等进行分类敷设，分类敷设能有效减少不同线缆之间的相互干扰。同时，采用线槽、线管等进行保护，线槽可选择防火、防潮、防鼠咬的材质，线管应具备良好的绝缘性能和机械强度。具体不同类型线缆的敷设要点如下表所示：

线缆敷设过程中应保持整齐有序，进行合理的绑扎和固定，确保线缆之间保持适当的间距，避免相互缠绕、挤压，防止线缆外皮破损。对于不同类型的线缆，采用屏蔽线缆或加装屏蔽层等方式进行隔离，减少串扰，例如在高频信号线外套装金属编织网屏蔽层，有效屏蔽外界干扰信号，提高信号传输质量。

（四）改善安装环境条件

安装现场应配备性能良好的温湿度调节设备，如具备智能控温功能的空调，可根据设定温度自动调节制冷或制热功率，将温度精准控制在电磁交换机要求的范围内；配备大容量的除湿机，能快速降低环境湿度，保持环境干燥。对于温度敏感的设备，可安装高精度的温度监测装置，如热敏电阻温度传感器，实时监测设备温度。当温度过高时，系统自动启动散热设备，如安装在设备机箱上的散热风扇，或采用水冷散热系统，保证设备温度始终处于正常工作区间。

在电磁干扰较强的区域，对电磁交换机采取有效的电磁屏蔽措施。安装屏蔽机柜，屏蔽机柜采用高导磁率的金属材料制成，能有效阻挡外界电磁干扰进入机柜内部；使用屏蔽线缆，屏蔽线缆的屏蔽层可将线缆内部传输的信号与外界电磁环境隔离。对安装现场周边的电磁环境进行全面评估，可借助专业的电磁环境监测设备，如电磁辐射分析仪，检测周边电磁干扰强度和频率范围。若存在强电磁干扰源，应采取相应的防护措施，如增加屏蔽距离，将电磁交换机安装在距离干扰源较远的位置；安装滤波器，滤波器可有效滤除特定频率的干扰信号，保障电磁交换机正常工作。

四、结论

总之，电磁交换机现场安装的质量直接关乎其运行效能。系统梳理安装中存在的种种问题，针对性提出优化搬运存放流程、规范操作、强化接地布线工艺、改善环境条件等改进措施，可有效降低安装风险，提升设备运行可靠性。未来，随着技术发展和应用场景拓展，还需持续完善安装工艺，以满足更高标准的工程需求。

参考文献：

[1] 崔学慧 . 有线传输中光纤通信技术的应用研究 [J]. 价值工程 ,2025,44(15):165-168.

[2] 李光日 , 丁凯 , 王林涛 , 等 . 基于天地一体化网络的航天器高效可靠组网技术 [J].现代电子技术 ,2023,46(6):105-110.

[3] 梁凤顺. 智能变电站二次系统调试方法设计研究[J]. 科学技术创新,2025,(13):58-61.

[4] 李登雕 , 朱旭铭 , 王晓静 . 多业务以太网交换机在配网自动化中的应用分析 [J].中国设备工程 ,2025,(07):171-173.
