基于 Arduino 控制器的红外遥控调速风扇设计

1 前言

Arduino 是一个便捷灵活、方便上手的开源电子原型平台，它包含硬件（各种型号的 Arduino 板）和软件（Arduino IDE）。Arduino 的硬件部分是可以用来做电路连接的 Arduino 电路板，而软件部分则是 Arduino IDE，这是一个集成开发环境，用于编写和上传代码到 Arduino 板。

随着物联网技术的快速发展，智能家居系统逐渐成为人们关注的焦点。作为家居环境的重要组成部分，传统风扇存在能耗高、控制不便等问题，难以满足现代生活需求。基于此，本研究旨在设计一种基于 Arduino 控制器的智能感应风扇系统，通过集成多种传感器和智能控制算法，实现风扇的自动调节和优化运行。

本研究旨在设计并实现一种基于 Arduino 的红外遥控调速风扇系统，通过整合红外遥控、舵机控制和 PWM 调速技术，为用户提供一种便捷、灵活的风扇控制方式。该系统的实现不仅有助于推动智能家居技术的发展，也为相关领域的教学和科研提供了一个实用的案例。

2、硬件设计

Arduino 控制器选用 Arduino Uno 开发板，其基于 ATmega328P 微控制器，具有 14 个数字输入/输出引脚和 6 个模拟输入引脚，完全满足本系统的控制需求。红外遥控模块采用 HS0038 红外接收头，配合通用的红外遥控器使用，能够稳定接收红外信号。舵机模块选用 SG90 微型舵机，具有 180 度的转动范围，足以满足风扇摆头的需求。风扇模块采用直流电机驱动的风扇，通过 L298N 电机驱动模块与 Arduino 连接，实现 PWM 调速控制。

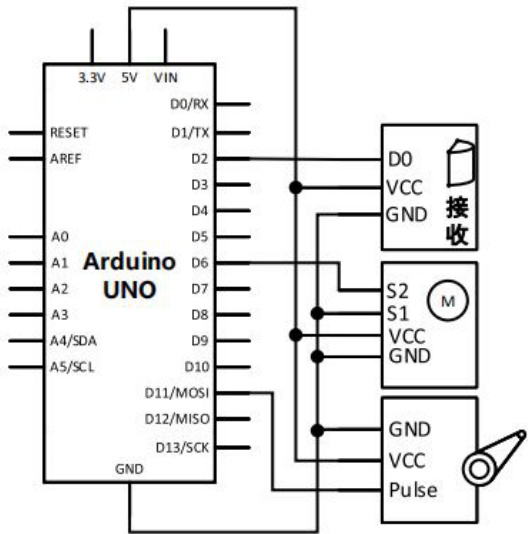

各模块的连接方式如下：红外接收模块的数据引脚连接到 Arduino 的数字输入引脚 2；舵机信号线连接到数字引脚 11；L298N 驱动模块引脚连接数字引脚 6 电源方面，Arduino 通过 USB 供电，舵机和风扇模块则通过外部 7.4V 锂电池供电，以确保足够的驱动能力。整个硬件系统结构紧凑，连接简单，便于调试和维护。接线图如图 1 所示。

3、软件设计

系统软件设计采用模块化编程思想，主要包括红外信号解码、舵机控制和 PWM 调速三个功能模块。红外信号解码模块使用 IRremote 库函数，通过中断方式读取红外接收模块的数据，解析出用户的操作指令。舵机控制模块利用 Servo 库函数，根据接收到的指令控制舵机转动到指定角度，实现风扇的摆头功能。PWM 调速模块通过 analogWrite函数输出不同占空比的 PWM 信号，控制风扇的转速。

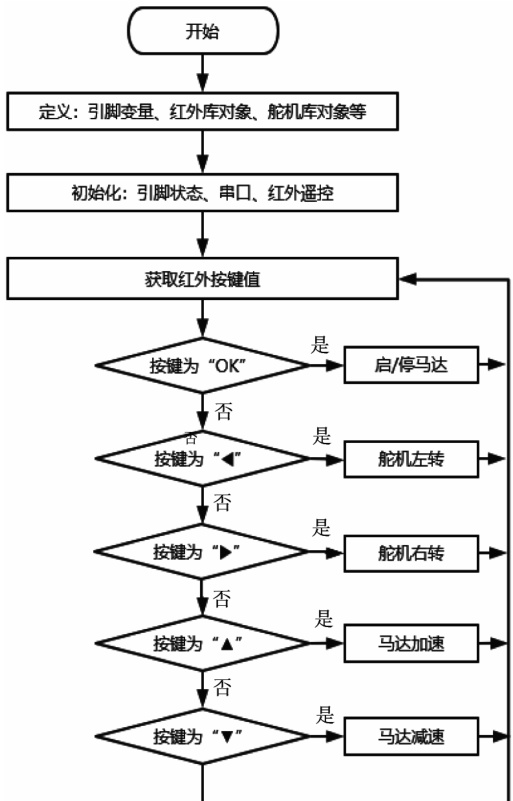

程序流程如下：系统初始化后进入主循环，不断检测是否有红外信号输入。当接收到有效信号时，解析信号内容并执行相应操作。若为调速指令，则调整 PWM 输出占空比；若为摆头指令，则控制舵机转动到指定角度。为提高系统的响应速度和稳定性，程序采用非阻塞式编程方式，确保各功能模块能够及时响应和执行用户指令。此外，程序还加入了防抖处理和异常情况处理机制，提高了系统的可靠性和用户体验。红外遥控调速小风扇的程序流程图如图 2 所示。

4、结论

本研究成功设计并实现了一种基于 Arduino 控制器的红外遥控调速风扇系统。该系统通过整合红外遥控、舵机控制和 PWM 调速技术，实现了对风扇的远程控制和多档调速功能。测试结果表明，该系统具有良好的控制精度、响应速度和稳定性，能够满足日常使用需求。该系统在智能化、节能性和使用便捷性方面均有显著优势，为智能家居领域提供了一种实用的解决方案。未来研究可进一步探索多传感器数据融合技术，提高系统环境适应性，并考虑将系统接入智能家居网络，实现更高级别的智能化控制。
