智能配电箱的报警系统控制解析

一、引言

配电箱是电力系统中负责电能分配、保护和控制的关键设备，广泛应用于工业、商业及民用建筑领域。传统配电箱依赖人工巡检，存在故障响应滞后、维护成本高、安全隐患难以及时发现等问题。随着物联网（IoT）、传感器技术及嵌入式系统的发展，智能配电箱应运而生，其核心特征是具备实时监测、自动报警与远程控制能力。

报警系统作为智能配电箱的“神经中枢”，承担着异常状态识别、风险预警及故障定位的功能，是保障电力系统稳定运行的第一道防线。据《中国电力安全报告（2024）》统计，约 68% 的低压配电事故源于异常状态未被及时发现，因此，解析智能配电箱报警系统的控制逻辑与技术实现具有重要的现实意义。

二、智能配电箱报警系统的架构设计

智能配电箱报警系统以“感知- 传输- 分析- 控制”为核心逻辑，构建多层级协同的架构体系，主要包括感知层、传输层、处理层及应用层。

（一）感知层

感知层是报警系统的数据来源，通过部署多种传感器实现对配电系统状态的全面监测，核心监测参数包括：

电气参数：电压、电流、功率、功率因数等，采用霍尔传感器、电流互感器等设备实现非接触式测量；

环境参数：配电箱内部温度、湿度、气体浓度（如甲烷、一氧化碳），通过温湿度传感器、气体传感器实时采集；

物理状态：柜门开关状态（红外传感器）、电缆接头温度（光纤光栅传感器）、漏电状态（剩余电流互感器）等。

传感器的选型需满足精度（误差 ⩽±0.5% ）、响应速度 Φ⩽100ms ）及抗电磁干扰要求，确保在复杂电磁环境中稳定工作。

（二）传输层

传输层负责将感知层采集的数据传输至处理层，需平衡传输速率与能耗，常用技术包括：

有线传输：以太网（适用于固定场景，传输速率 100Mbps ）、RS485 总线（抗干扰强，传输距离 ⩽1200m ）；

无线传输：LoRa（低功耗广域网，传输距离 1-10km ）、NB-IoT（窄带物联网，支持海量节点接入）、Wi-Fi（适用于短距离高速传输）。

实际应用中，常采用“有线+无线”混合传输模式，例如：关键参数（电流、电压）通过有线传输保障实时性，环境参数通过无线传输降低布线成本。

（三）处理层

处理层是报警系统的核心控制单元，由嵌入式微处理器（如STM32、ARM Cortex-M4）及边缘计算模块组成，主要功能包括：

1. 数据预处理：对传感器数据进行滤波、校准，剔除异常值；

2. 阈值判断：将实时数据与预设阈值对比，识别异常状态；

3. 逻辑运算：基于多参数关联分析（如“过流 + 高温”组合判断短路风险），避免单一参数误报；

4. 控制指令生成：触发本地报警（声光、继电器动作）或远程通知。处理层需具备边缘计算能力，可在本地完成 80% 以上的报警判断，减少云端数据传输压力，提升响应速度（本地报警响应时间≤ 500ms）。

（四）应用层

应用层面向用户提供可视化管理界面，包括本地终端（触摸屏

LCD 显示）与远程平台（Web 端、移动端APP），实现功能：报警信息展示（类型、时间、位置，等级）：

历史数据查询与趋势分析；

远程控制（如分闸、复位）；

运维派单与故障跟踪。

三、报警系统的核心控制逻辑

智能配电箱报警系统的控制逻辑需实现“精准识别、分级响应、闭环处理”，具体包括以下环节：

（一）异常状态识别机制

1. 阈值触发：预设各参数安全阈值（如电压偏差 ±7%、温度≥ 60℃），当实时数据超出阈值时触发报警。阈值可通过远程平台动态调整，适应不同场景（如工业负荷波动较大时放宽电流阈值）。

2. 趋势预测：基于时间序列分析（如 ARIMA 模型），对关键参数（如温度、电流）进行短期预测，当预测值接近阈值时提前预警（如温度10 分钟内将升至60℃时触发预警）。

3. 多参数融合判断：通过模糊控制算法处理关联参数，例如：当“电流超标 + 温度骤升 + 柜门关闭”时，判定为“内部短路”；若仅“电流超标但温度正常”，则判定为“过载”，减少单一参数误报率（误报率可控制在 3% 以下）。

（二）报警分级与响应策略根据故障严重程度，报警系统将异常状态分为三级：

一级报警（紧急）：如短路、漏电、气体泄漏等，需立即响应，控制逻辑为：本地声光报警（110dB 蜂鸣 + 红色频闪灯） + 自动分闸 + 远程推送至管理员（短信+APP 弹窗），响应延迟 ⩽1s 。

二级报警（预警）：如过负荷、温度偏高（50-60℃），控制逻辑为：本地黄色指示灯闪烁 + 远程提醒，若3 分钟内未缓解则升级为一级报警。三级报警（提示）：如柜门未关、湿度超标，控制逻辑为：本地语音提示 + 平台记录，不触发分闸动作。

（三）故障定位与闭环控制

1. 故障定位：通过传感器节点编号与拓扑映射技术，精确定位故障位置（如“3 号支路电流互感器异常”），定位精度可达单个元器件级。

2. 闭环处理：系统自动记录报警时间、处理过程及结果，形成“报警 - 处理 - 验证”闭环。例如：分闸后监测电流是否归零，确认故障排除后支持远程合闸。

四、关键技术与实现难点

（一）抗干扰技术

配电箱内部存在强电磁干扰（EMI），易导致传感器数据失真。解决方案包括：

硬件层面：传感器采用屏蔽外壳，信号线缆使用双绞线或光纤；

软件层面：采用卡尔曼滤波算法消除高频噪声，确保数据信噪比≥ 40dB。

（二）低功耗设计

对于无线传感器节点，需采用低功耗技术延长续航（目标续航 ⩾3 年）：

选用休眠电流 ⩽1μA 的传感器（如SHT30 温湿度传感器）；

采用占空比调度机制，非监测时段进入休眠模式，唤醒周期可动态调整（如正常状态10 分钟唤醒一次，异常状态1 秒唤醒一次）。

（三）网络可靠性

传输层需应对网络中断风险，采用：

本地缓存机制：网络中断时，数据暂存于 SD 卡（存储容量≥16GB），恢复后自动上传；

多路径路由：无线传输时启用 Mesh 网络，某一路径中断后自动切换至备用路径，确保报警信息优先传输。

（四）安全防护

报警系统需防范恶意攻击（如伪造报警信号），措施包括：

数据传输加密：采用AES-128 加密算法；

设备身份认证：通过唯一ID 与数字证书验证传感器节点合法性；

权限分级：远程控制功能需双重认证（密码 + 人脸识别）。

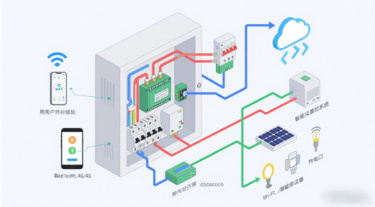

配电与网络互联图如下：

五、应用场景与案例分析

（一）工业领域

某汽车制造车间采用智能配电箱报警系统后，通过监测焊接设备的电流波动与温度变化，成功预警 3 次线路过热故障，避免了因短路导致的生产线停工（单次停工损失约 50 万元）。系统运行数据显示，其报警响应时间较传统人工巡检缩短 90% ，年维护成本降低 40% 。

（二）商业建筑

某大型商场的智能配电箱网络实现了分层报警：地下车库配电箱因潮湿触发三级报警后，系统自动联动除湿设备；办公区回路过载时，先通过APP 提醒物业调整负荷，3 分钟未缓解后自动分闸，避免了整层停电。

（三）民用住宅

在老旧小区改造中，智能配电箱报警系统重点监测漏电与过载状态。某次居民私拉电线导致漏电时，系统 0.8 秒内触发分闸并推送信息至物业，杜绝了触电风险。

六、系统优化

（一）优化方向

算法优化：引入深度学习模型（如 LSTM）提升趋势预测精度，将预警准确率从现有 85% 提升至 95% 以上；

能耗优化：采用能量收集技术（如电磁感应取电），为无线传感器供电，实现“零电池”运行；

兼容性提升：开发标准化接口（如 DL/T 645 协议），兼容不同品牌的传感器与配电设备。

（二）关键技术

数字孪生融合：构建配电箱数字孪生模型，通过虚拟仿真模拟报警场景，优化控制策略；

多系统联动：与消防、安防系统联动（如报警时自动关闭通风、启动灭火装置）；

自愈控制：结合分布式电源（如光伏），故障时自动切换供电路径，实现“报警- 自愈”一体化。

七、智能配电箱未来发展与挑战

在当今数字化、智能化飞速发展的时代，电力管理领域也在经历着深刻的变革，智能配电箱应运而生，成为推动电力行业智能化转型的关键力量，正以惊人的态势重塑未来电力管理的格局。

智能配电箱是融合现代电子技术、通讯技术、计算机技术以及物联网、大数据、云计算、边缘计算等新兴技术的结晶，实现了对电力系统的智能化控制与管理。其核心功能丰富多样，涵盖了精准的数据采集与分析，通过内部的各类传感器，能够实时、准确地采集电流、电压、功率、温度等多维度电力数据，并借助先进的算法进行深度分析，为电力系统的稳定运行提供坚实的数据支撑；具备高效的远程监控与控制能力，用户和运维人员只需通过智能手机或计算机，就能随时随地查看配电箱的运行状态，一旦出现故障，系统会立即自动报警，并推送详细的故障信息，甚至可远程进行修复或调整操作，极大地提高了运维效率；出色的故障预警与智能决策功能同样不可或缺，利用人工智能的深度学习能力，智能配电箱能够对设备可能发生的故障进行精准识别和预测，通过对历史数据与实时数据的细致比对，及时检测到异常趋势，提前发出预警，在故障发生时，还能依据实际情况自动做出优化决策，如自动切换电路、调节电力负载等，有效保障电力供应的连续性。

智能配电箱的应用场景极为广泛。在智慧城市建设中，它是构建智能电网、提升城市能效管理水平的关键基石。通过与城市中的各类用电设备和系统互联互通，实现对城市电力资源的 优化配置和高效利用，降低能源损耗，提高城市的可持续发展能力。在智能建筑领域，智能配电箱与楼宇自动化系统深度融合，对照明、空调、电梯等设备实现智能控制，打造更加舒适、节能的居住和工作环境。在新能源领域，它与光伏、风电等新能源系统完美结合，有效实现对新能源的高效利用和智能管理，有力推动能源结构向绿色化转型。在家庭场景中，智能配电箱让家庭用电管理更加智能化，用户可以通过手机 APP 实时监控用电状态，各类电器的耗电情况一目了然，还能根据家庭的用电习惯自动优化供电策略，实现节能减排，降低用电成本。

展望未来，智能配电箱的发展前景一片光明，呈现出诸多令人期待的趋势。在技术创新方面，将与智能电网实现更深度的融合，实现广泛的互联互通与数据共享。作为智能电网的重要组成部分，智能配电箱能够实时响应电网的调度需求，根据电网的运行状态自动调整电力分配，提高电网的整体运行效率和可靠性。人工智能技术的深化应用也将为其带来质的飞跃，引入更多先进的人工智能算法，如机器学习、深度学习等，使其具备更高级别的自主决策与优化控制能力。通过对海量历史数据和实时数据的学习与分析，精准预测电力负荷的变化趋势，提前制定合理的电力分配方案，进一步提升电力系统的运行效率和稳定性。

在产品形态上，智能配电箱将朝着模块化与集成化方向发展。硬件结构更加模块化，使得安装、维护和扩展变得更加简便，用户可以根据自身需求灵活选择和组合不同的功能模块；软件功能更加集成化，实现多种功能的一体化管理和协同运行，提高系统的整体性能和可靠性。与此同时，智能配电箱还将更加注重绿色环保设计，采用环保材料，优化散热结构，降低自身能耗，减少对环境的影响，通过智能节能控制，进一步提高电力系统的能源利用效率，助力实现碳达峰、碳中和目标。

尽管智能配电箱的发展前景广阔，但在推广应用过程中仍面临一些挑战。一方面，不同厂商之间的技术标准和协议存在差异，这在一定程度上影响了系统的兼容性和互操作性，阻碍了智能配电箱的大规模普及和应用；另一方面，随着智能配电箱对数据的依赖程度不断提高，数据安全与隐私保护问题愈发凸显，如何确保数据在传输和存储过程中的安全性，成为亟待解决的关键问题。

智能配电箱作为现代电力系统中的关键设备，正以其卓越的性能和广阔的发展前景，为各行各业的电力供应和管理带来革命性的变化。相信在技术不断进步和各方共同努力下，智能配电箱将在未来的智能电网建设和能源管理中发挥更为重要的作用，为构建高效、可靠、绿色的能源生态系统贡献强大力量，开启电力管理的全新智能时代。

八、结论

智能配电箱报警系统通过多层级架构设计与精准控制逻辑，实现了电力系统异常状态的实时监测、分级响应与闭环处理，显著提升了配电系统的安全性与可靠性。未来需在算法精度、能耗控制及跨系统协同等方面持续优化，推动其向“自主感知、智能决策、自愈控制”的方向发展，为新型电力系统建设提供核心支撑。

[ 参考文献]

[1] 王奕名 ， 李毅 . 智能低压配电箱监控系统设计与实现 [J]. 电力自动化设备 ， 2023， 43（5）： 120- 125.

[2] 张涛 . 物联网技术在配电自动化中的应用研究 [D]. 华北电力大学 ， 2022.

[3]GB 50054- 2011， 低压配电设计规范 [S]

大学生创新创业训练项目，配电箱集成设计智能报警器与智能控制系统，202410819001
