复杂地质条件下公路桥梁桩基础施工中溶洞处理的关键技术与工程应用

中图分类号：

随着我国基础设施建设的不断推进，岩溶区公路桥梁的建设规模正以年均15%的速度增长。然而，在这些地质条件复杂的区域，溶洞成为影响工程安全的关键因素之一，据不完全统计，由溶洞引发的工程事故占比高达 23% 。目前，尽管工程技术有了长足的发展，但是对于岩溶洞穴的治理仍然面临着许多挑战。传统勘察方法由于其局限性，往往存在超过20%的漏判率，导致预处理阶段未能有效识别潜在风险。探索和应用更加精确有效的溶洞处理关键技术不仅有助于提高工程建设的安全性和稳定性，也是推动岩溶区公路桥梁建设可持续发展的关键所在。

1 岩溶地质特征与工程风险

1.1 溶洞发育规律

在垂直方向上，溶洞呈现出明显的分带性。特别是在地表以下10 米范围内，溶洞密度可高达0.8 个/平方米，这一现象反映了岩溶作用在此深度区间尤为活跃。这种密集分布的溶洞不仅增加了施工难度，同时也给地下结构的安全带来了严峻挑战。

从形态特征来看，溶洞可以分为串珠状、孤洞以及暗河三种主要类型。其中，串珠状溶洞是最常见的形式，占比达到了 62% 。这类溶洞通常沿裂隙或断层发展，形成一系列相连的洞穴系统，类似于一串珍珠项链，故得名“串珠状”。孤洞则占据了28%，这些溶洞往往独立存在，与其他溶洞不直接相连，给桩基施工带来了机遇和挑战——虽然减少了相互影响的风险，但单独处理的成本较高。暗河型溶洞约占总数的10%，它们往往伴随着较大的水流，可能成为地下水流动的主要通道，给工程施工带来额外的复杂性和风险。

1.2 典型工程风险

岩溶区公路桥梁桩基础施工面临的典型工程风险主要包括漏浆事故和承载力突变两大方面。

漏浆事故是由泥浆在钻孔过程中通过溶洞壁渗漏或流失而导致的。当泥浆流失速度超过5 立方米每小时时，意味着钻孔周围的土体失去了必要的支撑，坍塌风险急剧上升。这不仅会引起桩的位置偏移，而且会导致周围土体的沉降，甚至诱发大范围的地质灾害。因此，在溶洞密集区域进行桩基础施工时，使用高质量的泥浆材料和优化钻孔工艺，以减少漏浆的可能性。

由于溶洞的存在及其不均匀分布，相邻桩基之间的端阻力会出现显著差异，有时可达300 千帕以上。这一突变将对桥梁的整体稳定产生直接影响，因此在设计阶段就需要对其进行充分考虑，并采取相应加固措施对其进行补强。通过增加桩长或者采用复合地基的方式来提高整体承载能力，确保桥梁能够安全稳定地运行。

2 关键技术体系

2.1 三维地质透视技术

在岩溶区公路桥梁桩基础施工中，准确识别和评估地下溶洞的位置、大小及形态是确保工程安全的重要前提。为此，采用先进的三维地质透视技术显得尤为重要。跨孔CT 扫描是一种高精度的探测方法，能够有效识别直径大于0.5 米的溶洞。该技术利用钻孔间的电磁波信号，利用反射回波构建地下构造图像，从而准确地测量洞穴的位置和大小。

电磁波层析成像（Electromagnetic Wave Tomography, EWT）基于电磁波传播特性，通过分析不同频率电磁波在地下的传播路径和速度变化，建立三维地质模型。不仅能够提供详细的地质信息，而且其误差控制在15%以内，为后续施工提供了可靠的数据支持。通过多源数据融合，进一步提高地质模型的精度与分辨率，为工程技术人员更好地理解、制定施工方案提供科学依据。

为了更全面地了解地下情况，还可以利用多种透视技术相结合的方式。如将跨孔CT 扫描与电磁波层析成像技术结合起来，该技术不仅可以得到洞穴的具体位置、规模，而且还可以得到洞穴内部的构造特点。该技术的综合应用，有利于制定更科学、更合理的施工方案，降低地质条件不确定性带来的风险。

2.2 溶洞预处理技术

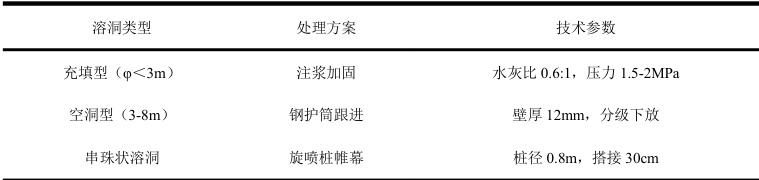

针对不同类型和规模的溶洞，采取适当的预处理措施是保障桩基础施工顺利进行的关键。以下是根据溶洞类型划分的几种常见处理方案及其具体技术参数：

2.2.1 充填型溶洞

对于直径小于3 米的充填型溶洞，通常采用注浆加固的方法进行处理。注浆材料的选择至关重要，一般情况下，水灰比设定为0.6:1，这不仅保证了注浆的流动性，而且固化后对周围土体具有较强的支撑作用。注浆过程中，需保持适当的压力范围，通常为1.5 至2 兆帕（MPa），以确保浆液能够充分填充溶洞内部空间，并与周围岩土紧密结合。

2.2.2 空洞型溶洞

当遇到直径较大的空洞型溶洞时，使用钢护筒跟进是一种有效的解决方案。钢护筒的壁厚应达到至少12 毫米，以确保其具备足够的刚度和强度。在施工过程中，要根据溶洞的实际深度，分期下放钢护筒，逐渐形成稳定的地基。该方法既可对溶洞进行隔离，又可为后续桩基础施工提供一道可靠的防护屏障。

2.2.3 串珠状溶洞

串珠状溶洞由于其连续性和复杂性，给桩基础施工带来了极大的挑战。在这种情况下，采用旋喷桩帷幕技术是一种理想的处理方式。旋喷桩的直径一般设置为0.8 米，并且相邻桩之间要有30 厘米左右的搭接长度，以确保整个帷幕结构的完整性和密封性。这样既能防止地下水渗入溶洞，又能防止泥浆流失，又能提高桩基础整体稳定性。

2.3 施工动态调控技术

在岩溶区公路桥梁桩基础施工过程中，面对复杂的地质条件和潜在的工程风险，采用先进的施工动态调控技术显得尤为关键。这些技术旨在对施工过程中出现的不确定因素进行实时监测与自动调整，以保证项目安全高效运行。

智能灌浆系统是一种能够实时监测并控制泥浆比重的技术。该系统通过对泥浆比重的精确控制（通常保持在1.2至1.4 克/立方厘米之间），可以有效避免因泥浆比重不当导致的漏浆事故或坍塌风险。泥浆比重太小，可能不能提供足够的支撑力，容易造成泥浆的损失；而比重过高则可能导致钻孔内压力过大，增加施工难度。因此，采用智能传感技术对泥浆比重进行实时监测，根据现场实际情况对泥浆进行微调，从而保证了整个施工过程的稳定。此外，同时，智能注浆系统还具有数据采集、分析等功能，为后续施工提供了有价值的数据支撑。当遇到大型溶洞时，系统可根据预设参数自动调节注浆速率及压力，保证浆液在溶洞内均匀分布，达到最佳加固效果。

自适应钻头是另一种重要的动态调控工具，尤其适用于处理不规则形态的溶洞。这种钻头能够在遇到溶洞时自动切换到反循环模式，将转速降低至15 转每分钟（r/min），以减少对周围土体的扰动，并防止泥浆过度流失。与此同时，这种反向循环方式可以使钻孔中的岩屑及时排出，保持钻探的洁净，提高成孔质量。自适应钻头在复杂地质条件下的作业要求，既能提高钻井效率，又能减少因地质条件变化而造成的施工中断。结合智能控制系统，自适应钻头能够根据实时反馈的信息自动调整工作状态，实现真正的智能化施工。

2.4 BIM+监测技术

随着信息技术的发展，建筑信息模型（BIM）与现代监测技术的融合成为提升岩溶区公路桥梁桩基础施工管理水平的有效途径。通过建立施工数字孪生模型，可以实现对整个施工过程的全面监控和优化管理。

施工数字孪生模型本质上是现实世界对象与其数字表示 间的连接 它不断使用来自传感器的数据来进行更新。所有数据都来自于位于物理对象上的传 示形式，使工程技术人员能够在虚拟环境中对施工过程进行模拟， 路桥梁桩基础施工来说，数字孪生模型不仅可以帮助识别地下溶洞的 案的效果，评估其可行性和安全性。在桩基施工前，可以通过数字孪生模型预演整 程， 包括钻孔、 浆加固、钢护筒安装等各个环节，找出潜在的风险点并加以改进。

为了进一步增强施工监测的精度和可靠性，分布式光纤监测技术被广泛应用。这种技术利用光纤作为传感元件，可以实现对结构应变的高精度测量（误差 达±5 微应变με）。在岩溶区公路桥梁桩基础施工中，分布式光纤监测主要用于检测桩基及其周边环境的变化 层位移、应力分布等。在桩体内或周围土壤中嵌入分布式光纤传感器，可实时采集结构受力状态信息，并传输至中心控制系统。 旦发现异常信号，如桩基承载能力下降或地层发生较大位移，系统会立即发出警报，提醒现场人员采取相应措施。此外，分布式光纤监测技术可与其他监测方法有机结合，形成多层次、全覆盖的监测系统，从而全面提高工程的安全性及工程质量。

3 工程应用（以沪昆高铁北盘江特大桥为例）

3.1 工程概况

该桥地处典型的喀斯特地质地貌区，施工条件复杂且具有挑战性。为了确保桥梁基础的稳固性和安全性，设计采用了大直径桩基方案，其中桩基直径为2.5 米，平均桩长达到了58 米。在整个施工过程中，共揭露了23 处溶洞，最大的溶洞高度达到了12.6 米，这无疑给施工带来了巨大的困难。在这样复杂的地质环境中施工，既要有精准的技术支撑，又要有周密的前期准备。面对岩溶发育区域的特殊地质情况，工程师们必须采取有效的预处理措施来应对溶洞带来的风险，保证桩基施工的安全和质量。

3.2 技术实施

针对发现的溶洞问题，施工团队首先进行了详细地预处理工作。对于较小的充填型溶洞，主要采用灌注水泥砂浆的方法进行加固，总共使用了约4800 立方米的水泥砂浆。而对于较大的空洞型溶洞，则采用了钢护筒跟进的方式，总长度达到了1260 米，有效地隔离了溶洞，防止泥浆流失并保护了钻孔结构。

在实际施工过程中，为了提高钻进效率和成孔质量，项目组引入了智能钻机设备。这种钻机配备了先进的扭矩自动调节系统，能够在0 到80 千牛·米 (kN⋅m), ）之间自动调整扭矩，针对不同地质条件，对钻井参数进行了优化。此外，将三维地质透视技术与实时监测技术相结合，可对钻井速度、压力进行动态调整，避免因地质突变而造成的事故。这些技术的应用极大地提高了施工的安全性和效率，同时也减少了由于地质不确定性带来的额外成本和时间延误。

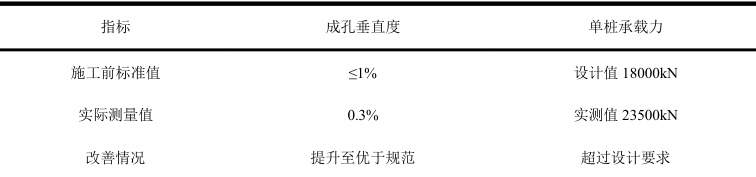

3.3 效果验证

经过一系列精心策划和技术手段的应用，该桥桩基施工取得了显著成效。

成孔垂直度是衡量桩基施工质量的重要指标之一。按照规范要求，成孔垂直度应不超过 1% 。然而，在应用了上述技术之后，实际测量结果显示成孔垂直度仅为 0.3% ，远低于规范要求的标准，表明通过采用智能化钻机及其他先进工艺，提高了成孔质量。

单桩承载力直接关系到桥梁的整体稳定性和安全性。根据设计文件，单桩的设计承载力为18000 千牛（kN）。而在实际测试中，单桩的承载力达到了23500 千牛，超出设计值近 30% 。这一结果证明了所采取的预处理措施和施工控制方法的有效性，不仅满足了设计要求，还提供了额外的安全裕度。

总之，通过对沪昆高铁北盘江特大桥的实际案例分析可以看出，科学合理的预处理技术和先进的施工控制方法对于克服复杂地质条件下的工程难题至关重要。

4 结语

应用先进的三维地质透视技术、溶洞预处理技术、施工动态调控技术和BIM+监测技术，可以显著提高岩溶区公路桥梁桩基础施工的安全性和效率。随着信息技术和工程技术的不断进步，更多创新的技术将被应用于复杂的基础设施建设项目中。将人工智能技术和大数据技术相结合，可以进一步提高地质勘查与施工管理的智能化水平，使工程建设更高效、更安全、更环保。此外，绿色施工理念的推广也将促使工程界更加注重资源节约和环境保护，推动可持续发展。期待更多的科研成果转化为实际应用，为解决复杂地质条件下的工程难题提供强有力的技术支持，助力我国乃至全球基础设施建设迈向更高水平。通过持续的技术创新和跨学科合作，未来的工程项目将能够在保证质量的同时，实现更高的经济效益和社会效益。

参考文献：

[1] 胡勇林. 桥梁桩基工程下伏溶洞处治探讨[J]. 交通世界, 2024, (17): 134-136.

[2] 舒小卫. 喀斯特地貌桥梁桩基施工中的溶洞处理方法[J]. 建设监理, 2024, (05): 118-121.

[3] 陈慧芸,冯忠居,白少奋,等. 桥梁桩基穿越溶洞的荷载传递机制试验研究[J]. 岩土力学, 2023, 44 (05):1405-1415.

[4] 程彬. 岩溶区高速公路桥梁桩基设计与施工控制技术研究[J]. 交通世界, 2023, (07): 139-141.

[5] 刘洋. 岩溶地区公路桥梁基础设计研究[J]. 黑龙江交通科技, 2020, 43 (03): 131-132+134.
