YB28包装机三号轮转塔快速拆装的改进

前言

YB28 包装机是烟草行业卷烟包装设备中普遍使用的一种机型。具有速度高，稳定性好，产品质量优等优点。但在生产中，也出现了一些问题，如在生产过程中，由于商标纸堵塞，胶点位置，胶量大小等原因，三号轮底部弹簧片和底部烙铁表面会形成一层胶垢，如不及时清理，不但会影响产品质量，严重的还会造成三号轮模盒损伤挤烂，合模底部簧片磨损，因此需要定时拆卸三号包装轮，清理底部烙铁及底部簧片表面胶垢。拆卸三号轮轮盘的八个 M4 内六角螺钉时，由于空间小，不能直接看到等原因，造成拆卸时间长，严重影响生产效率，因此需要一种能够缩短三号轮拆装时间的方法或装置以提高生产效率。

1 YB28 包装机三号轮工作原理及结构分析

1.1 工作原理

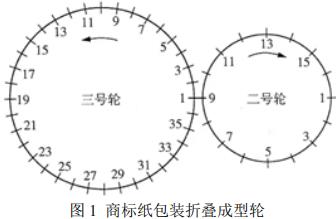

如图1 所示，三号轮逆时针方向间歇转动，其上有36 个成型模框，主要完成商标纸的折叠和成型烟包的底部烘干。在第一工位，商标纸随着内衬纸烟包被推入三号轮模框，在第十九工位，合格的成型烟包被推出。当较长时间停机时，因商标纸上胶液干结，以及检测到不合格的烟包，此时，烟包推出推杆不动作，不合格烟包被送至第二十四工位时，由剔除推杆将不合格烟包剔除。

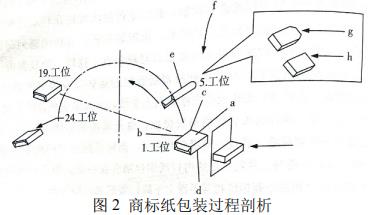

商桥纸的整个包装过程在三号轮已全部完成，其包装过程剖析如图2 所示。

a、b：烟包带着商标纸被推入三号轮水平包装槽，商标纸完成“[”形包装（第一、第二长边 b 的折边）。

c：在第一工位，烟包进入包装槽前由折叠器折叠里端第一折角 c，包装轮内侧包装槽旁36 片弹簧片起到保持已折叠完的第一折角c 的作用。

d：铲边器铲起商标纸完成第三长边d 的折边。

e：三号轮旋转，旋转过程中完成第四长边e 的折边。

f：在第五工位，折叠器折叠里端第二折角f 的折叠。

g、h：第五工位第二折角f 的折叠完成后，下短边折边器折叠商标纸下短边 g、上短边折边器折叠商标纸上短边 h。包装轮逆时针转动，在第五、第六工位之间，包装槽后方的金属小压块压住已完成商标纸折叠的端部，商标纸底部在三号轮由加热器进行初步烘干。

1.2 结构分析

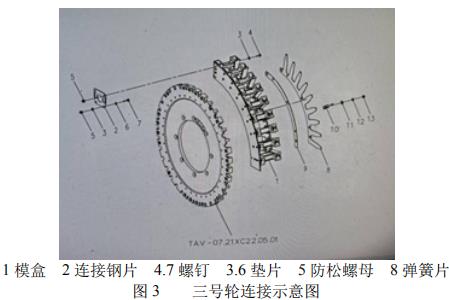

YB28 包装机三号包装轮是由四组扇形模框（每组 9 个模盒）组成，（如图 3）模框内侧通过 M8 的螺钉固定安装于三号包装轮架上，外侧用连接钢片两两连接固定在一起组成的垂直安装逆时针旋转的圆形商标纸包装轮。连接钢片通过四个 M4 内六角螺钉由内向外伸出，用四个 M4 防松螺母锁紧，使四组扇形模框组成的圆形的三号包装轮外表面处于一个平面。通过结构分析可以看到，连接两相邻模框的钢片是通过四颗 M4 的螺钉连接并用M4 的防松螺母紧固，并且安装空间狭窄，拆卸工具活动范围小，且螺钉易打滑连轴转，要松开取下或安装此连接紧固螺钉十分困难，费时费力，每次完成此项工作，通常需要两个多小时，效率十分低下。

2 YB28 包装机三号轮拆装改进措施

为了解决拆卸困难，耗费时间和效率低下的问题，项目组经过观察和测量，想了一些办法：自制专用工具、磨短内六角扳手，喷涂光滑涂层等方法，虽然起到一定作用但效果不明显，对提高维修效率作用不大。

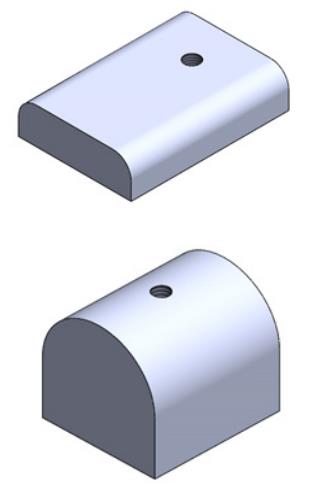

针对此问题，项目组经过多次观察和分析，并针对实物进行现场测量，创新性提出新的连接固定方式，能较好的提高拆装效率。具体措施是利用模盒非工作面内腔的空间形状，加工八对异形螺母，分别镶嵌于模盒非工作面内腔上下部位，拆卸安装三号轮转轮时，直接用M4x12 的内六角螺钉由外向内穿入并将两相邻模框的钢片和转轮锁紧。这种安装方式即方便又高效。异形螺母、垫片如下图所示：

3 YB28 包装机三号轮拆装改进效果

设备采用 M4x12 的圆头螺钉并用M4 的异形螺母紧固连接后，安装与拆卸方便快速，由原来的2.5 个左右减少到改进后的不足四十分钟，效果明显，设备维修效率显著提高，节省了维修工的劳动时间和降低了劳动强度。

4 实用性与推广性

本改进原理简单、方便快速、实用性强。本改进已在卷包车间A0 包装机组改进实施，改进效果明显，计划在车间内包括正在调试的 ZB28 型 7 5 m m 短支烟软包硬化包装机组上推广引用，还可进一步应用到行业内所有ZB28 包装机组上。
