高层建筑垂直度测量方法对比与精度分析

高层建筑垂直度测量方法主要包括传统机械测量、光学仪器测量和现代激光技术三类。不同方法在精度、适用场景及操作效率上存在显著差异。

一、高层建筑垂直度监测的重要性

1.确保结构安全性与稳定性控制累积误差，垂直度偏差直接影响建筑整体稳定性，全楼累积误差需严格限制为≤H/1000 且 ≤30mm ，避免因长期荷载或地基沉降导致结构失稳甚至倾斜事故。规避局部应力集中，轴线偏差超出允许范围（如单层误差 >±3mm ）可能引发构件受力不均，加速材料疲劳破坏，威胁建筑安全。

2.保障施工质量与验收合规性。规范标准约束，现行施工规范要求：单层竖向测量误差 ≤±3mm ，全高垂直度允许偏差需同时满足 H/1000 和≤30mm 的限值，直接影响竣工验收结果。施工过程纠偏，通过实时监测可快速识别施工误差（如模板安装偏移），指导调整后续楼层浇筑或钢结构安装，避免误差累积。

3.支持设备安装与功能实现。精密设备兼容性，电梯井道、幕墙轨道等对轴线精度要求极高，垂直度偏差 >5mm 可能导致设备卡阻或密封失效。空间功能完整性，室内墙面垂直度偏差过大会影响门窗安装、装饰层平整度及空间使用体验，需控制在 ±3mm 以内以满足装修需求。

4.应对环境与荷载动态影响。地基沉降监测联动，垂直度变化常与地基沉降关联，持续监测可区分施工误差与地基问题，为纠偏加固提供依据。风荷载响应评估，超高层建筑受侧向风力作用易产生摆动，垂直度数据可为风振控制措施（如阻尼器调校）提供参考。

二、高层建筑垂直度测量方法

1.传统机械测量法。吊锤线法，利用重锤自然下垂原理，通过钢丝垂线将底层基准点垂直传递至上层。需配合经纬仪校准垂线的偏移量，测量误差控制在 ±3mm 以内。适用场景：低层建筑或施工环境干扰较少的情况，但易受风力影响，超过 60m高度时精度显著下降。角尺法（小型构件），使用直角尺直接比对构件垂直度，公差等级较低时采用，精度可达 _±0.5mm 。

2.光学仪器测量法。经纬仪外控法，通过轴线控制桩和经纬仪逐层向上投射轴线，要求层内误差≤5mm，累计误差不超过总高的 2H/10000 。操作步骤：安置仪器于控制桩 $$ 投测底部轴线标志→逐层校正偏移。全站仪投测法，采用全站仪三维坐标测量功能，通过极坐标法建立轴线控制网，适用于复杂场地，但需频繁转站，效率较低。

3.现代激光技术。激光铅垂仪内控法，核心设备为激光铅垂仪，通过上下双向发射垂直激光束建立基准线，标准偏差达 1/30000，整楼累计误差≤5mm 。操作优化：采用等偏分中法消除误差，即在接收靶上记录仪器旋转3 个 90°后的光斑中心均值。三坐标测量仪（精密测量），通过三维空间数据采集分析垂直度，适用于公差 ≤0.05mm 的高精度构件测量。

三、高层建筑垂直度测量方法对比与分析

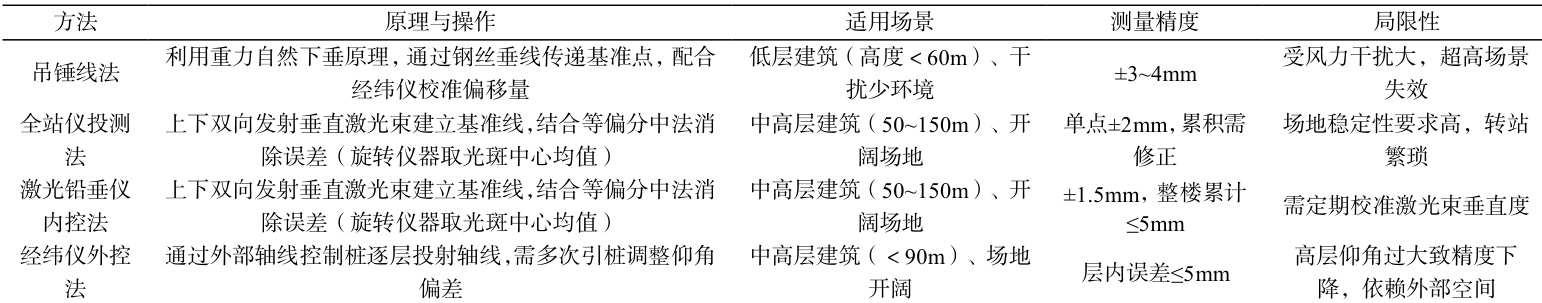

1.主流方法技术对比。

2.精度要求与核心差异。规范标准，单层误差：光学经纬仪等传统方法需控制在 ⋅±3mm 以内 8；激光铅垂仪可实现 ±1.5mm 高精度。累积误差：全高偏差需满足 H/1000 且 ≤30mm ，激光铅垂仪内控法可显著压缩至 ≤5mm 。技术差异，

抗干扰性：吊锤线法易受风力影响，激光铅垂仪通过封闭光路规避环境干扰。

效率对比：全站仪需频繁转站校准，激光铅垂仪可实现单点快速投测。

3.综合选择建议。低层建筑（ <50m ）：优先选择经纬仪外控法，经济性高且满足精度需求。中高层建筑（ 50～150m ）：开阔场地适用全站仪投测法，复杂城区推荐激光铅垂仪。超高层建筑（ >150m ）：必须采用激光铅垂仪内控法，结合BIM动态修正施工偏差。

4.发展趋势与技术优化。激光+BIM技术融合，通过三维模型实时比对实测数据，实现垂直度偏差动态预警与施工调整。自动化测量升级，三坐标测量仪等高精度设备逐步应用于关键节点（如电梯井道、幕墙轨道），公差控制达 0.05mm, 。

四、高层建筑垂直度精度要求与标准

1.单层精度要求。层间垂直偏差，施工过程中，每层竖向测量误差需严格控制在≤3mm，确保逐层施工的累积误差最小化。现浇混凝土结构层内垂直度允许偏差：层高≤5m时，允许偏差 ≤8mm ；层高 >5m 时，允许偏差≤10mm 。轴线投测精度，轴线竖向投测的层间偏差应 ≤3mm ，避免因基准传递误差导致整体结构偏离设计轴线。

2.全高精度要求。总垂直度允许偏差，建筑全高垂直度偏差需同时满足以下两个条件： H/1000 （H为建筑总高）；绝对值 ≤30mm （如总高 46m时允许误差为 ±30mm ）45。混凝土结构全高垂直度偏差按《混凝土结构工程施工质量验收规范》执行，与上述标准一致。累积误差控制，全楼累积测量误差上限为 ±5mm ，需通过逐层修正确保最终总偏差不超限。

3.不同结构类型附加要求。现浇混凝土结构，除总高偏差限制外，层间标高误差需 ≤±10mm ，全高标高误差 ≤±30mm 。地基沉降关联要求，若地基为高压缩性土，建筑总高垂直度偏差需根据土质压缩性调整，如高度≤100m 时允许偏差放宽至 400mm_⨀ 。

4.检测与控制要点。仪器选择，光学经纬仪适用于一般精度要求（单点误差 ≤±3mm ）；激光铅垂仪用于超高层建筑等高精度场景（误差≤±1.5mm ）。误差修正方法，采用等偏分中法消除激光铅垂仪剩余误差，通过旋转仪器取光斑中心均值校准垂直基准线。检测频率，每施工 3\~5 层需复测一次垂直度，超高层建筑关键节点（如转换层、加强层）应加密检测。

综上所述，高层建筑垂直度测量是施工质量控制的核心环节，需结合多种技术手段确保精度。注意风力、震动可能影响吊锤线法和传统全站仪精度，优先选用激光类仪器。沉降观测与垂直度监测需同步进行，综合评估建筑安全状态。

参考文献:

[1]秦涛.建筑物垂直度监测及精度分析[S].2022

[2]丁娜.高层建筑沉降和垂直度监测技术的应用[S].2022

[3]吴艳.高层建筑垂直度测量方法探讨[J].水利水电科技进展,2022,(6).
