一种有机除胶剂的制备

一、背景

机场跑道、医疗器械及工业生产中，胶黏物残留问题长期困扰着清洁维护工作。传统除胶方法如机械打磨法（铣刨机、钢丝刷）易损伤道面刻槽甚至产生微裂缝 [1]，抛丸冲击法则因丸料回收率低存在航空器发动机吸入风险 [1]。化学除胶剂虽为常用方案，但市售化学剂多含苯类、酮类等有机溶剂，不仅对环氧修补块、硅酮嵌缝料等有机类材料有腐蚀作用（如环氧修补块在化学剂中浸泡 192h 重量显著减少），还会渗入嵌缝料与道面的粘结部位，降低粘结力 [2]。此外，北方机场冬季无法使用高压水冲法，而传统化学除胶剂存在软化胶泥时间长、VOC 排放高（如含氟推进剂 GWP 值高）等问题 [1，3]，难以满足环保与应急除胶需求。

在医疗器械领域，75% 乙醇除胶平均需 176.5s 且需重复擦拭，器械润滑油虽效率提升但成本增加 25%^[4] ，更关键的是传统化学剂可能破坏器械镀铬层，影响使用寿命[4]。工业生产中，不干胶残胶清除依赖异丙醇、N- 甲基吡咯烷酮等溶剂，虽短期有效，但存在毒性残留与环境污染风险[5]。

旨在：（1）以天然植物溶剂（如柠檬烯、生物基表面活性剂）为核心构建绿色配方，解决传统化学剂的毒性与腐蚀问题；（2）建立有机除胶剂对不同基材（混凝土、金属、高分子材料）的适用性评价体系，为行业提供环保高效的解决方案。研究成果不仅可填补天然有机除胶剂在复杂场景应用的技术空白，还将推动绿色清洁技术在交通、医疗、工业领域的产业化进程。

二、实验材料与方法

2.1 实验材料

主溶剂：橘子油（纯度 ⩾95% ）[3]、IP80、环保溶剂油、烷烃类；

助剂：乙醇（工业级）；

对照材料：JD-B274-A 型化学除胶剂（东莞市嘉鼎研磨材料科技有限公司）[1]。

2.2 实验方法

2.2.1 制备工艺

1. 常温条件下，将环保溶剂油与橘子油加入烧杯，高速搅拌 10～20min ；

2. 加入IP80、烷烃类搅拌 5～10min ；

3. 加入乙醇后继续搅拌 5～10min ，静置 24h 备用 [3]。

2.2.2 性能测试

1.pH 值：PHS-2 型 pH 计测定；

2. 气味：使用闻香纸（常温），鼻闻；

3. 除胶效果：除胶效率测试：采用重量法测定除胶效率。将环氧树脂胶和丙烯酸酯胶分别均匀涂覆在尺寸为 50mm×50mm×1mm 的玻璃片上，按照胶粘剂使用说明进行固化。使用精度为 0.0001g 的电子天平称取涂胶玻璃片初始质量m₀∘ 。在涂胶玻璃片表面滴加 0.5mL 除胶剂，迅速用保鲜膜覆盖，防止溶剂挥发，在室温（ 25±2^∘C ）下反应。每隔一定时间，用镊子轻轻揭起保鲜膜，观察胶层溶解情况。当胶层完全溶解或不再有明显溶解迹象时，用去离子水冲洗玻璃片，去除残留除胶剂，再用无水乙醇擦拭，置于干燥箱中，在 50^∘C 下干燥至恒重，称取此时玻璃片质量 m₁ 。除胶效率计算公式为：

除胶效率 其中， m_♯/♯ 为空白玻璃片质量。每组实验平行进行 5 次，取平均值作为最终结果，以减小实验误差。同理“ im_### ”可为木板、铁片等材料。

三、实验结果

3.1 配方优化结果

最优配方为：环保溶剂油 40% ， IP8010% ，烷烃类 25% ，橘子油 10% ，渗透剂0.4%，余量为环保助剂。

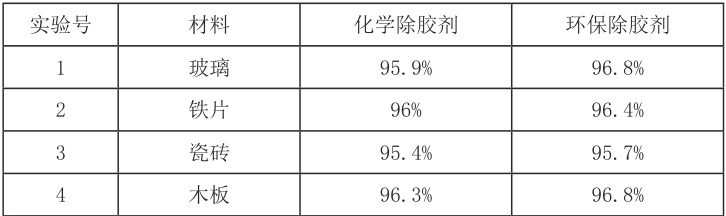

四、结论

1. 性能优势：有机除胶剂通过橘子油与表面活性剂复配，实现了高渗透、快溶解（10min 溶胀橡胶）的协同效果，除胶效率较传统化学剂提升了。

2. 环保特性：pH 值中性，避免了传统化学剂对环氧修补块（192h 重量减少）和嵌缝料的腐蚀风险 [1-2]。

3. 应用前景：该除胶剂对水泥混凝土道面无损伤，适用于机场跑道冬季应急除胶，配合高压水清洗可进一步提升效率，为绿色除胶技术提供了实践依据[1，3]。

本研究制备的有机除胶剂以绿色溶剂复配为核心，通过表面活性剂和环保助剂协同作用，实现了高效除胶与环保性能的平衡。该除胶剂可广泛应用于电子元件、包装材料等领域的残胶清理，具有良好的工业应用前景。

参考文献

[1] 牛明磊等 . 化学除胶剂对混凝土道面及附属物的影响 [J]. 运输经理世界 ，2021.

[2] 荆瑞霞等. 化学除胶剂对机场道面的影响[J]. 中国航班，2021.

[3] 李铭. 含橘子油除胶剂的研究 [J]. 建材技术与应用，2021.

[4] 陈惠蓉等. 器械表面除胶方法对比 [J]. 解放军护理杂志，2015.

[5] 周跃花等 . 环保无毒不干胶清除剂 [P].CN201510713479.8，2021.

[6] 赖继文等 . 香蕉、菠萝叶纤维脱胶剂 [P].CN202310346443.5，2025.
