基于BIM 技术的建筑机电安装工程施工碰撞检测与管线综合优化

一、引言

建筑机电安装工程涉及电气、暖通、给排水、消防等多个专业系统，管线交叉密集、空间冲突频发。传统二维设计依赖人工校核，难以全面识别隐蔽工程中的碰撞问题，导致施工阶段频繁返工。BIM 技术通过构建三维信息模型，实现多专业协同设计与施工模拟，成为解决机电安装工程痛点的重要工具。近三年研究表明，BIM 技术在碰撞检测准确率、管线优化效率及成本控制方面具有显著优势，但其在复杂场景下的应用仍需进一步探索。

四、BIM 技术实施路径与挑战

4.1 全生命周期管理框架

BIM 技术在机电安装工程中的应用需贯穿设计、施工、运维全阶段：

设计阶段：通过多专业协同建模与碰撞检测，提前解决设计缺陷。例如，利用BIM 模型导出正视图、俯视图、剖面图，替代传统二维图纸，减少设计变更。

施工阶段：基于 BIM 模型进行施工模拟与进度管理。例如，通过 4D 模拟优化施工顺序，避免工序冲突；利用移动端 BIM 工具实现现场交底与进度跟踪。

运维阶段：将BIM 模型与物联网技术结合，实现设备状态监测与故障预警。例如，通过BIM 模型快速定位管线阀门位置，提升运维效率。

4.2 技术挑战与应对策略

模型精度与数据一致性：

需建立统一的模型标准与数据交换格式（如 IFC），确保各专业模型的无缝集成。例如，对设备参数、管线材质等属性信息进行标准化定义，避免信息缺失或错误。

软件协同与工具链整合：

需整合 Revit、Navisworks、Fuzor 等工具，实现建模、检测、模拟的一体化流程。例如，通过Dynamo 脚本自动化生成管线排布方案，减少人工干预。

人员能力与组织变革：

需加强BIM 技术培训，推动设计、施工、运维团队的协同工作模式。例如，建立基于BIM 的协同平台，实现设计变更的实时同步与版本管理。

五、结论与展望

二、BIM 技术在碰撞检测中的应用

2.1 碰撞检测流程优化

BIM 碰撞检测的核心在于建立全专业三维模型，并通过算法识别管线、结构、设备间的空间冲突。具体流程包括：

模型整合与标准化：基于统一坐标系整合土建、机电、装饰等各专业模型，确保构件几何尺寸与属性信息的一致性。例如，风管、桥架、管道需按规范设置中心对齐或底对齐方式，避免因连接方式差异导致碰撞误判。

碰撞规则定义：根据工程需求设置硬碰撞（物理接触）与软碰撞（安全间距不足）检测规则。例如，电气桥架与水管的最小净距需 ⩾100mm ，强电与弱电桥架间距需 ⩾300mm 。

自动化检测与报告生成：利用 Revit、Navisworks 等工具进行碰撞检测，生成包含碰撞点位置、类型及解决方案的详细报告。例如，Revit 插件可导出 .doc格式报告，而Navisworks 支持碰撞点图像及三维定位。

2.2 碰撞检测技术对比

当前主流碰撞检测技术包括 Revit 原生功能与 Navisworks 专业工具。Revit的优势在于建模与检测一体化，支持实时修改；Navisworks 则擅长处理大规模模型，可生成包含碰撞点坐标、构件ID 的标准化报告。例如，在大型综合体项目中，Navisworks 的 Clash Detective 功能可同时检测机电与结构、机电与幕墙的碰撞，检测效率较传统方法提升 80% 以上。

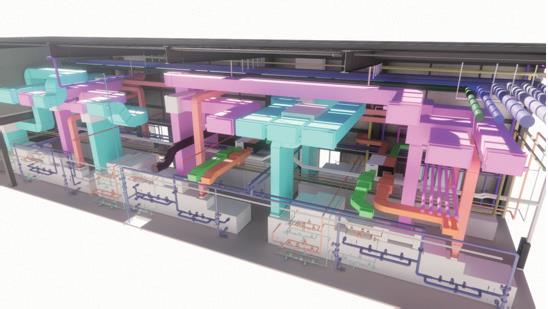

三、管线综合优化原则与策略

3.1 管线综合优化原则

管线综合需遵循以下核心原则：

空间优先级：大管优先、有压管让无压管、低压管避让高压管。例如，风管（大管）通常布置在下层，水管与桥架布置在上层；重力排水管（无压管）需保持自然坡度，避免与其他管线交叉。

施工可行性：管线间距需满足安装、检修需求。例如，风管与墙壁间距需⩾200mm ，桥架顶部需预留 ⩾150mm 线缆敷设空间。

成本与美观平衡：在满足功能的前提下，优先采用标准化构件，减少异形加工。例如，矩形风管较圆形风管更节省空间，但需权衡风阻与噪音。

3.2 优化策略分层布置与避让规则：

垂直方向：风管风口朝上的在上，风口朝下的在下；电气管线在上，水管线在下。

水平方向：小管让大管、少管让多管、附件少的管线避让附件多的管线。例如，冷凝水管（需坡度）优先布置，其他管线通过翻弯避让。

支吊架协同设计：

支吊架需与管线同步优化，避免独立设计导致的空间冲突。例如，同高同架管线总跨度超过 1200mm 时，需增设中间吊架，并预留 200mm 安装空间。

净高控制与动态调整：

通过 BIM 模型模拟净高，对走廊、机房等关键区域进行重点优化。例如，车库车道净高需 ⩾2.2m ，设备用房需 ⩾2.5m ；当管线密集时，可采用共用支吊架或叠层布置方案。

本文系统分析了 BIM 技术在建筑机电安装工程中的碰撞检测与管线综合优化应用，提出基于全生命周期管理的实施框架。研究结果表明，BIM 技术可显著提升施工效率与工程质量，但需解决模型精度、软件协同及人员能力等挑战。未来，随着人工智能、云计算等技术的发展，BIM 技术将与智能算法深度融合，实现管线优化的自动化与智能化。例如，通过机器学习算法对历史碰撞数据进行训练，优化碰撞检测规则；利用云计算平台实现大规模模型的实时渲染与协同设计。

参考文献：

[1] 相素芬 ， 刘燕飞 ， 张小娜 . 基于 BIM 技术降低机电综合管线碰撞率 [J].科海故事博览 ， 2023（12）： 46-48.

[2] 吴婷婷 . 基于 BIM 技术的机电管线防碰撞研究 [D]. 广东工业大学 ，2016.

[3] 王涛 . 一种基于 BIM 技术的建筑机电管线综合优化方法 [P]. 中国专利 ：CN112307423A， 2021-02-02.
