论弦槌处理对钢琴音色影响的深度分析

钢琴声音的产生，是由弦槌敲击琴弦，使琴弦产生振动，通过弦码接收，将振动能量传递音板上，音板把声音过滤和放大，这样我们就听到了钢琴美妙的声音。弦槌是木芯外面包裹着中间厚、两端薄的特制毛毡的击弦构件，它是由专用毡、芯毡、槌木楦、槌钉组成。钢琴的声学品质， 50% 决定于音源， 25% 则取决于弦槌，另 25% 为其他因素，由此可见弦槌是影响钢琴音色的一个很重要因素。本文是在钢琴音律准确、键盘击弦机系统性能良好的前提下，剖析弦槌的硬度对钢琴音色影响。

当钢琴声音阶梯式（音色断层）突然降低或者升高时，就需要钢琴调律师在小范围内对钢琴的音色、声音响度进行调理，通过对弦槌进行重量、硬度、形状的调整，达到改变击弦历时（击弦历时是指弦槌击弦时与弦的接触时间，其长短是音色变化的本质）的目的。在多年工作实践中，我总结出一些与调理音色有关，行之有效的处理方法，下面就对弦槌的处理谈一些体会。

一、弦槌处理前的准备工作

1、钢琴琴弦水平面的处理

钢琴弦面裸弦高度不一致，会导致琴弦受力不均匀，不能充分激发琴弦的振动能量，影响声音的协和度和饱满度。在处理同弦组平整度上，可用挂弦勾以挑、压的办法调整琴弦，这种手段可以有效地改变弦面不一致状况。弦面处理整齐完毕后，再进行调律。

2、工具的准备

夹子（可以夹住全部弦槌的 1\3 的夹子）、弦勾（直径 3\16 铜杆或者弦槌柄杆）、酒精灯、砂纸（400#—1200#）、砂纸板、木直板、排针、可控温烙铁、电熨斗、筷子式音色调整工具、硬化剂等工具或材料。对矫正弦槌击弦运动方向，弦槌进行打磨、熨烫和塑形。注意用砂纸打磨弦槌的话，在砂纸反面贴一层宽体透明胶带，增加砂纸条韧性。

二、弦槌的处理

由于原有的击弦机系统在钢琴制造厂家已安装完毕，质检工作已经完成，所以钢琴出厂以后，钢琴调律师对钢琴音色改变是有限的。

1、弦槌的针刺

对于质地偏硬的弦槌，密度大，击弦历时相对就短，弦被充分激发，高次谐音就多，声音就显过亮、刺耳，这对这类钢琴一般采用针刺的办法，加上适当的打磨。

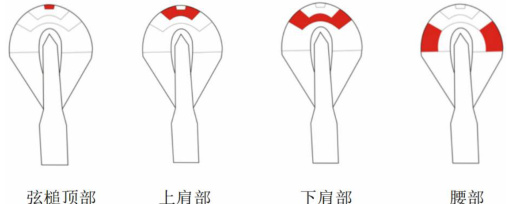

（1）、弦槌顶部，有金属声音时扎的区域（中心点不能扎）。

（2）、弦槌上肩部扎的区域，可以有效改善声音硬、呆板、特亮（3）、弦槌下肩部扎的区域，可使声音具有穿透性。

（4）、弦槌腰部扎的区域，可使声音浑厚、饱满。

根据声音的强度可用排针，排针做为专用工具有三根针和单根针两类。排针种类的选择根据弦槌的软硬程度使用，同时还要选择恰当的针刺区域。一般常用的方法有对距离击弦点上下两侧 10mm 强音区，也就是肩部，如果肩部太硬，整组都要处理。通过针刺弦槌的不同部位，可以适当改变弦槌两侧毛毡的密度和张力，改变击弦历时，从而改变音色。如果肩部都按照顺序进行了针刺，整个弦槌有弹性了，但是音色还是不亮，可以进行弦槌顶部微处理，也就是微调。微调是对弦槌顶部位置的针刺，用单根针刺比较合适，用力要均匀，深浅要一致，要不断听辩声音的音色和力度的变化，原则上 2 到 3 针就能适当改变钢琴顶部击弦点的弹性，切记不要过于用力针刺，避免过度针刺弦槌顶部，使顶部毛毡密度变小导致声音变的沉闷。

针刺处理要求：针的深度如果向上扎要浅一些，向下扎要深一些，如果向下扎，针的深度可参考以下数据：弦槌顶部最后扎（中心点不能扎），上肩部针刺深度为3MM，肩部4MM，腰部5—6MM，关于针刺数量一定要数，还要随时检验声音的响度。

2、弦槌的打磨

打磨是对弦槌密度的改变，塑形的过程。在距离击弦点的两侧约 10mm 的上下位置上进行打磨，使两侧的毛毡张力减弱，毛毡组织被断开，弦槌变得蓬松，改变了弦槌的弹性，从而改变了击弦历时和音色，这种办法操作相对容易，见效快。如果出现声音普遍有过硬现象，就要对整副偏硬弦槌进行打磨，可用砂纸带夹板，夹住砂纸打磨。也可以选用 3M 砂纸进行打磨，因为 3M 砂纸硬度高、韧性强不易破损，为了增加砂纸的韧性，砂纸后面最好贴宽胶带加固，在裁切砂纸的过程中要注意裁切尺寸，低音区弦槌比高音区宽一些，我们也相应地把砂纸条裁切的宽一些，例如弦槌宽度10MM，裁切的砂纸条宽度在11MM-12MM。

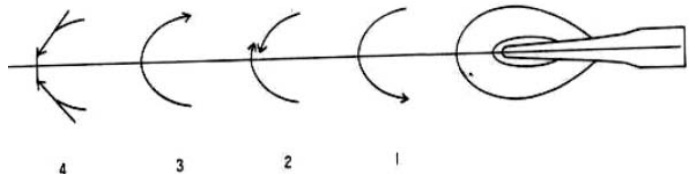

在弦槌打磨过程中，一定要给弦槌划线，弦槌打磨要注意划线标记弦槌顶点位置和打磨顶点时的力量，用第2 种方法时，打磨过的弦槌的顶端一定不能出现皱褶，用第1、3 种方法时，打磨过的弦槌要能够恢复原来新弦槌时的样子。如果用砂板打磨要压住毛毡，逐步挨着磨，拉动砂板的速度不能太快，砂板磨到顶端时，用力要轻，只把高于弦印部分的毛毡磨掉就可以了。用砂纸打磨弦槌可分批次、分砂纸型号（由小号逐渐过渡到大号）进行打磨，低音区不要整体打磨，要每个依次打磨，左手拿砂纸，右手抽砂纸。例如低音区弦槌打磨第一遍用 400#砂纸条按标记顺序快速打磨，注意弦槌打磨过程中不要打磨弦槌顶部击弦点地方，因为此型号砂纸颗粒比较粗，第二遍用 600#-800#砂纸，按标记顺序打磨，第三遍用1000#-1200#砂纸，按照标记顺序打磨，使用大号砂纸进行微塑形，这样打磨出来弦槌光滑漂亮。中高音区弦槌打磨把砂纸裁切成宽度5CM-7CM 之间，3-4 个弦槌一起处理，在打磨中高音区弦槌时，弦槌顶部标记的位置要快速打磨，尽量不做停留。

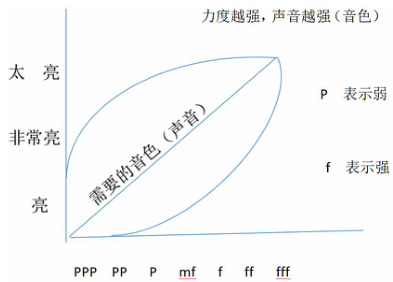

整体声音均匀度的调整，找出过亮的弦槌个别的针刺，声音不要失真，反复听辨之后，就可以调整出一幅音色统一的，音品上佳的弦槌。

3、较软弦槌的处理

由于不同的区域空气中的含水率差别比较大，钢琴保养不当的话，就会造成弦槌吸潮膨胀，硬度不够，密度变小，声音被抑制。弦槌的硬度直接影响到弦槌的弹性，所以质地柔软的弦槌击弦历时长，声音就发闷。对于弦槌击弦声音发闷的现象，可使用硬化剂。硬化剂配制有所不同，有专门生产钢琴弦槌硬化剂的厂家，也可以自己进行调试。可使用601 胶+硝基稀料+白键片(或聚乙烯），或者香蕉水+白键片(或聚乙烯）进行溶解调和，配比要适当。硬化剂太浓就会使弦槌表面形成硬膜，失去弹性，浓度太低起不到硬化的作用。通过大量实践，得出硬化剂检验浓度的方法，最佳状态应该是能拉出约一厘米的丝状物时浓度为最佳。再给弦槌涂抹硬化剂时，一定要避开弦槌的顶部，也就是击弦点的位置，要距离击弦点两侧10MM左右的肩部区域及弦槌的两侧进行涂抹，需要注意的是一次不要滴的太多，以免过量，可分批次，分层次进行涂抹，等硬化剂完全干燥后，为了避免弦槌击弦出现杂音，要用砂纸板把弦槌表面的结晶物质做打磨处理，再进行音量、音色的均匀度调整。

4、其他处理方法

沿海地区环境潮湿，弦槌松软硬度小，空气中的湿度大，不容易风干，所以用硬化剂效果不是很快，所以就要配合用电熨斗热处理的方法。一般在熨烫前可借助木棒对弦槌表面进行夯捶，这样可以把膨胀的弦槌呢毡，恢复一定的密度。当熨烫时，要不断的听辩声音的变化，要避开弦槌顶部击弦点的位置，保持弦槌固有的弹性，在具体操作中要用垫板把弦槌垫起，从弦槌的一侧向另一侧逐渐过度，不要急于把两侧都进行熨烫，熨烫的力度要尽量保持一致。

结束语

钢琴弦槌经过专业调律师的处理，可以在一定程度上改变钢琴的音量与音色，但是以上方法并不全部适合所有的钢琴品牌，在钢琴弦槌处理方面还有好多新的技术去探索，只有不断学习新技术、新方法、新材料的运用才能把一架钢琴赋予更好的音乐生命力。

参考文献：

[1]王延青.钢琴调律技术与应用研究[J].音乐时空,2015

[2]张坤.钢琴调律及其相关技术对演奏的影响分析[J].山西青年,2019刘涛，1981 年 6 月，男，汉，山东省德州市，硕士研究生，副教授，钢琴调律
