巧用图解法破解力学难题：高三物理二轮复习新策略

在高考物理的冲刺阶段，高三学子们正面临着从知识积累到能力进阶的关键跨越。力学作为物理学科的基石模块，其题目往往以情境复杂、过程多变著称，尤其在动态平衡、多力合成与运动关联等题型中，传统的代数运算常使学生陷入繁琐的公式堆砌与冗长的计算泥沼。本文结合最新教学实践，向广大考生推介一种高效、直观且极具普适性的解题利器——图解法，并详细阐述其在力学专题复习中的深度应用。

一、图解法：从思维定式到破局利刃

长期的学习惯性使多数学生形成对代数方法的路径依赖，面对力学问题时习惯性列方程求解。然而当题目涉及多个动态变化的矢量关系时，代数法极易陷入变量众多、方程耦合的困境。图解法凭借其可视化优势，将抽象的力、速度、加速度等矢量通过直观图形呈现，巧妙规避复杂运算，直击物理过程本质。例如在三力平衡问题中，闭合矢量三角形法则能瞬间揭示各力间的几何关联，让原本隐匿于方程背后的比例关系跃然纸上。

二、进阶路径：构建系统思维框架

（一）基础夯实：三力平衡的图形密码

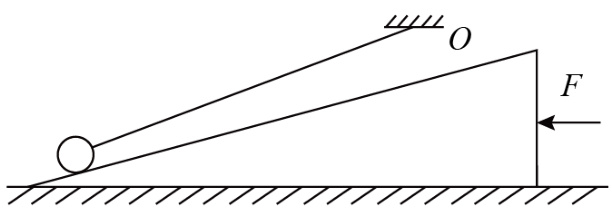

【例 1】（ 2013 ·天津卷·5 ）如图所示，小球用细绳系住，绳的另一端固定于 o 点 . 现用水平力 F 缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力 F_N 以及绳对小球的拉力 F_T 的变化情况是

A. F_N 保持不变， F_T 不断增大

B. F_⋅N 不断增大， F_T 不断减小

C. F_N 保持不变， F_T 先增大后减小

D. F_N 不断增大， F_T 先减小后增大

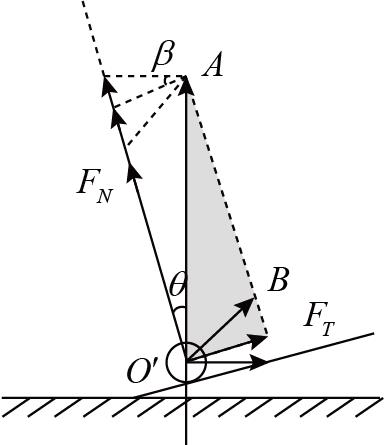

【解析】对小球进行受力分析，重力、支持力N F 、拉力T F 组成一个闭合的矢量三角形，由于重力不变、支持力 F_N 方向不变，斜面向左移动的过程中，拉力 F_T 与水平方向的夹角 β 减小，当 β=θ 时，F_⋅T⊥F_⋅N ，细绳的拉力 F_T 最小，由图可知，随 β 的减小，斜面的支持力 F_N 不断增大， F_T 先减小后增大．故D 正确，ABC 错误

【评价】传统思路需分解力的大小方向，而图解法通过构造由重力、绳张力与支持力组成的闭合三角形，瞬间洞察最小拉力应垂直于支持力方向，无需复杂三角函数运算即可锁定答案。

（二）思维跃迁：多力问题的降维转化

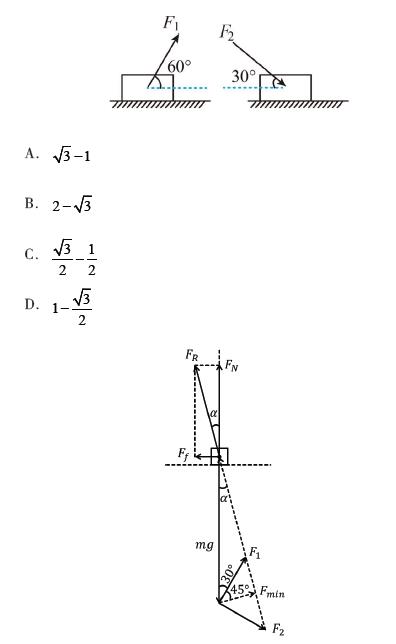

【例 2】（2010 ·新课标卷·18 ）如图所示，一物块置于水平地面上。当用与水平方向成 60^∘ 角的力 F₁ 拉物块时，物块做匀速直线运动；当改用与水平方向成 30^∘ 角的力 F₂ 推物块时，物块仍做匀速直线运动。若 F₁ 和 F₂ 的大小相等，则物块与地面之间的动摩擦因数为

【解析】对物块进行受力分析，受重力 mg 、支持力 F_N 、滑动摩擦力 F_f 、外力 F 。将支持力 F_N 与滑动摩擦力 F_f 合成得到全反力 F_R，全反力 F_R 与竖直方向的夹角始终满足  即全反力 F的方向保持不变。将重力 mg 、全反力 F_R 、外力 F 组成一个闭合的矢量三角形，由于重力 mg 不变，全反力 F_R 方向不变，改变外力 F 方向，外力 F 与全反力 F_R 垂直时取最小值。由题意知 F₁ 、 F₂ 大小相等，则F₁ 、 F₂ 分居 F_min 两侧且关于 F_min 对称。由几何关系易知 α=15^∘ ，即µ= tanα= 2 − 3 ，故 B 正确，ACD 错误

【评价】面对四力平衡难题，图解法引入“全反力合成”思想，将摩擦力与支持力合成为全反力，巧妙将四力问题转化为熟悉的三力平衡场景。这种等效替代策略不仅简化受力分析，更深化学生对力的本质认知，理解不同性质力的相互叠加与替代可能性。

（三）跨界融合：动力学中的图形化思维

【例 3】（2023 ·北京卷·11）如图所示，一物体在力 F 作用下沿水平桌面做匀加速直线运动。已知物体质量为 m ，加速度大小为 a ，物体和桌面之间的动摩擦因数为 μ ，重力加速度为 g ，在物体移动距离为 x 的过程中

A．摩擦力做功大小与 F 方向无关

B．合力做功大小与 F 方向有关

C． F 为水平方向时， F 做功为µmgx

D． F 做功的最小值为max

【解析】对物体进行受力分析，受重力 mg 、支持力 F_N 、滑动摩擦力 F_f 、外力 F ，物体在这些力的共同作用下做匀加速运动。将支持力 F_⋅N 与滑动摩擦力 F_f 合成得到全反力 F_R ，与竖直方向的夹角始终满足 tanα=μ 。将外力 F 、重力 mg 、全反力 F_R 平移至首尾相连，根据矢量求和的规律可知合力由 mg 的起点指向 F_R 的终点，即  。由于重力 mg 、合力  不变，全反力 F_R 方向不变，令外力 F 方向由水平开始逆时针旋转，直至 F_R=0 。外力 F 先减小后增大，全反力 F_R 一直减小， W_f=F_Rtanα⋅x ， W_f 受外力 F 方向方向的影响，故 ΔA 错误。 ⋅ x=max ，合力做功大小与 F 方向无关，故 B 错误。外力 F 水 平 时， W_⋅F=F⋅x ， 但 F-μmg=ma，F=ma+μmg， W_F=（ma+μmg）⋅x ，故 C 错误。当外力 F 与水平方向夹角为 θ 时，W_F=Fcosθ⋅x ， F_⋅R=0 时外力 F 的水平分量 Fcosθ 取到最小值 ma ，即 W_F 最小值为 max ，故 D 正确。

【评价】在动力学问题中，图解法同样威力彰显。面对四力作用下的匀加速难题，图解法先将摩擦力与支持力合成为全反力，重力、全反力、外力 F 依次首尾相连，矢量合成后即合外力  ，问题即转化为熟悉的动态分析问题。像这样利用图解法处理动力学问题，既简化了数学分析，也深化了学生对力的本质认知，更为日后学习非惯性系及惯性力打下基础。

三、实战方略：高考考场的致胜密钥

（一）三步思维链：规范解题流程

判类型（静力平衡/ 动力学）、绘图形（规范标注、闭合性检查）、找关系（几何特征与物理规律联立），这套思维链条帮助学生建立标准化解题流程，避免因作图不规范导致的逻辑断裂，提升解题成功率。

（二）真题驱动：贴近高考实战

精选高考真题及经典改编题（如上述例题）作为训练载体，让学生在熟悉高考命题风格的同时，反复锤炼图解技能，积累应对各类力学情境的实战经验。

（三）错例诊断：加固薄弱环节

针对学生常见错误，如比例失真、方向偏差等，进行专项错例分析，强化规范作图意识，巩固图解法应用基础。

四、素养落地：从解题到解决问题的能力跃迁

图解法的深度应用，不仅提升解题效率，更在潜移默化中培养学生的科学探究与模型建构素养。通过图形化分析，学生学会在复杂情境中提炼关键要素、建立有效模型，实现从机械刷题到深度理解的思维转型。

高考物理的赛道上，掌握图解法这一利器，就握住了开启力学难题宝库的钥匙。考生们应在日常训练中勤加练习，让图形思维成为肌肉记忆，在考场上以图破局，轻松应对力学挑战，向着理想高校奋力冲刺！
