移动式电站系统集成设计与安全性能研究

一、移动式电站系统集成设计要点

1.核心组件选型

核心组件的选型是移动式电站系统集成设计的基础，直接影响系统的性能和可靠性。

发动机作为移动式电站的动力源，其性能至关重要。在选型时，需综合考虑功率输出、燃油消耗、可靠性和维护成本等因素。对于大功率需求的场景，多选择柴油发动机，它具有动力强劲、燃油经济性好的特点；而在对噪音和排放要求较高的场合，汽油发动机或燃气发动机则更为合适。

发电机是将机械能转化为电能的关键设备，其功率需与发动机的功率相匹配，同时要考虑输出电压、频率的稳定性以及波形畸变率等参数。同步发电机具有输出电压稳定、波形好的优点，适用于对电力质量要求较高的负载；异步发电机则结构简单、成本较低，在一些对电力质量要求不高的场合应用广泛。

储能设备能够在电网断电或负载波动时提供稳定的电力支持，常用的储能设备有蓄电池和超级电容器。蓄电池能量密度高，但充放电速度相对较慢；超级电容器充放电速度快、循环寿命长，但能量密度较低。在实际应用中，可根据具体需求选择单一储能设备或两者组合使用。

2.拓扑结构设计

拓扑结构设计决定了移动式电站系统中各组件之间的连接方式和能量流动路径，合理的拓扑结构能够提高系统的效率和可靠性。

常见的拓扑结构有串联结构、并联结构和混联结构。串联结构中，各组件依次连接，能量逐级传递，这种结构简单，但一旦某个组件出现故障，整个系统将无法正常工作。并联结构中，多个相同类型的组件并行连接，能够提高系统的功率输出和可靠性，当其中一个组件故障时，其他组件仍可继续工作。混联结构则结合了串联和并联结构的优点，适用于复杂的负载需求场景。

在设计拓扑结构时，还需考虑系统的扩展性和灵活性，以便根据实际需求增加或减少组件，适应不同的工作环境。

3.能源管理系统构建

能源管理系统是移动式电站系统的“大脑”，负责对能源的产生、存储和分配进行优化控制，以提高能源利用效率和系统的稳定性。

该系统应具备实时监测功能，能够实时采集发动机、发电机、储能设备等组件的运行参数，如电压、电流、功率、温度等，并通过数据分析和处理，及时发现系统故障。同时，能源管理系统还应具有智能调度功能，根据负载的变化自动调整发动机的输出功率和储能设备的充放电状态，确保系统在最佳状态下运行。

此外，能源管理系统还可实现远程监控和控制，操作人员可以通过远程终端实时了解系统的运行情况，并对系统进行远程操作和维护，提高系统的管理效率和响应速度。

4.环境适应性设计

移动式电站需要在各种复杂的环境中工作，因此环境适应性设计是系统集成设计中不可或缺的一部分。

在温度适应方面，系统应具备良好的散热和低温性能。在高温环境下，需采用高效的散热装置，如风扇、散热器等，防止组件因过热而损坏；在低温环境下，要对发动机、蓄电池等组件进行低温预热处理，确保其能够正常启动和工作。

在湿度适应方面，系统的电气设备应具备良好的防潮性能，避免因潮湿导致锈蚀、绝缘下降、短路等故障。可采用密封设计、防潮涂料等措施提高设备的防潮能力。

在振动和冲击适应方面，移动式电站在运输和工作过程中会受到振动和冲击，因此需要对系统的结构进行加固设计，选用抗振动和冲击性能好的组件，以保证系统的稳定性和可靠性。

二、移动式电站系统安全性能关键因素

1.电气安全

电气安全是移动式电站系统安全性能的核心，主要包括绝缘性能、接地保护和过流保护等方面。

绝缘性能是确保电气设备正常工作和人员安全的重要保障，系统的绝缘电阻应符合相关标准要求，定期进行绝缘测试，及时发现和处理绝缘老化、破损等问题。

接地保护能够将电气设备的金属外壳与大地连接，当设备发生漏电时，漏电电流可通过接地装置流入大地，避免人员触电事故的发生。接地电阻应不大于 50 欧姆，并定期对接地系统进行检查和维护。

过流保护是防止电气设备因过电流而损坏的重要措施，系统中应安装熔断器、断路器等过流保护装置。当电流超过规定值时，保护装置应能够及时动作，切断电路，保护设备安全。

2.机械安全

机械安全主要涉及发动机、发电机等旋转设备的防护以及结构稳定性等方面。

对于旋转设备，应安装防护罩、防护栏等安全装置，防止人员接触旋转部件而造成伤害。同时，应定期对旋转设备的轴承、齿轮等部件进行检查和维护，确保其运行正常。

结构稳定性是保证移动式电站在运输和工作过程中安全的重要因素，系统的框架结构应具有足够的强度和刚度，能够承受设备的重量和外部的冲击力。在设计过程中，需进行结构力学分析和计算，确保结构的稳定性和可靠性。

3.消防安全

消防安全是移动式电站系统安全运行的重要保障，由于系统中使用燃油、燃气等易燃物质，存在火灾隐患，因此必须采取有效的消防安全措施。

系统应配备灭火器、火灾报警器等消防设备，并定期进行检查和维护，确保其完好有效。同时，要加强对燃油、燃气存储和使用的管理，避免泄漏和违规操作。在设计时，应合理布置设备，保证通风良好，减少易燃气体的积聚。

4.智能监控

智能监控系统能够实时监测移动式电站系统的运行状态，及时发现安全隐患并发出预警，为系统的安全运行提供有力支持。

系统通过安装各种传感器，实现实时采集系统的温度、压力、液位、烟雾等参数，并将这些参数传输到监控中心进行分析和处理。当发现参数异常时，监控中心能够及时发出声光报警，并通知相关人员进行处理。

此外，智能监控系统还可实现历史数据查询和趋势分析，帮助工作人员了解系统的运行状况，预测可能出现的故障，提前采取预防措施。

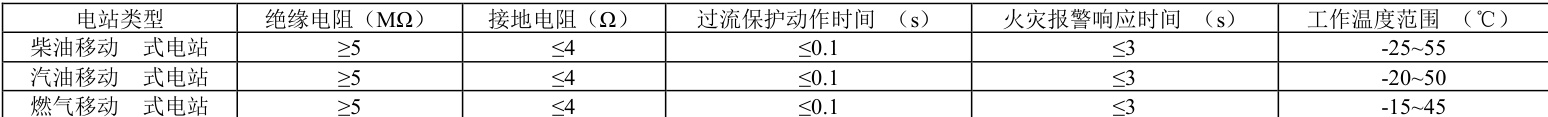

三、不同类型移动式电站安全性能参数对比

从上述表格可以看出，不同类型的移动式电站在绝缘电阻、接地电阻、过流保护动作时间和火灾报警响应时间等安全性能参数方面基本一致，均符合相关标准要求。但在工作温度范围上存在一定差异，柴油移动式电站的工作温度范围最广，适用于更恶劣的环境；汽油移动式电站和燃气移动式电站的工作温度范围相对较窄，在选择时需根据具体的工作环境进行考虑。

四、结论与展望

移动式电站系统的集成设计与安全性能密切相关，合理的集成设计是保证系统安全可靠运行的基础，而良好的安全性能则是系统正常发挥作用的前提。在集成设计过程中，应注重核心组件选型、拓扑结构设计、能源

管理系统构建和环境适应性设计等方面；在安全性能保障方面，要加强电气安全、机械安全、消防安全和智能监控等工作。

参考文献

[1]张俊君,汪伟. 集控式冗余启动应急电源车电站系统的设计[J].内燃 机与配件,2024,(22):22-24.DOI:10.19475/j.cnki.issn1674-957x.2024.22.012.

[2]岳永威,刘阳,段涛,等. 移动式电站产品三化方案研究[J].移动电源与车辆,2024,55(01):30-35.

[3]江卓,夏向阳. 移动式储能电站发展现状及市场前景探析[J].电工材 料,2024,(01):37-40.DOI:10.16786/j.cnki.1671-8887.eem.2024.01.009.
