关于锥体刀盘的装配方案

引言

近年来随着我国经济高速发展，基础设施建设和民生工程施工中，盾构机由于施工过程环保、施工速度快、安全性好、机械化自动化程度高等优势得到了广泛应用。锥体刀盘作为盾构机中重要部件，在隧道工程施工中发挥了重要作用。

一、关键技术质量要求

（一）部分螺栓把合时需使用螺纹紧固胶乐泰243 进行防松处理。

（二）图纸或工艺有规定拧紧力矩要求的，紧固件必须使用力矩扳手，按规定的拧紧力矩紧固。

（三）安装胶条密封时粘贴形式按图纸要求执行。

（五）安装人员需对关键环节的重要过程进行拍照留存或视频见证

二、安全防护要求

（一）正确使用合格的吊索、吊具，使用吊车时使用手势准确明显，专人指挥。

（二）操作手需按规定穿戴劳保和安全用品；做好安全监护，高空作业时必须佩带安全带。

（三）工件吊装、翻转时，务必选用合适的钢丝绳或尼龙布带。

（四）按规定正确使用螺栓拧紧液压工具和拉拔器。

（五）安装人员需遵守各项安全管理规定。

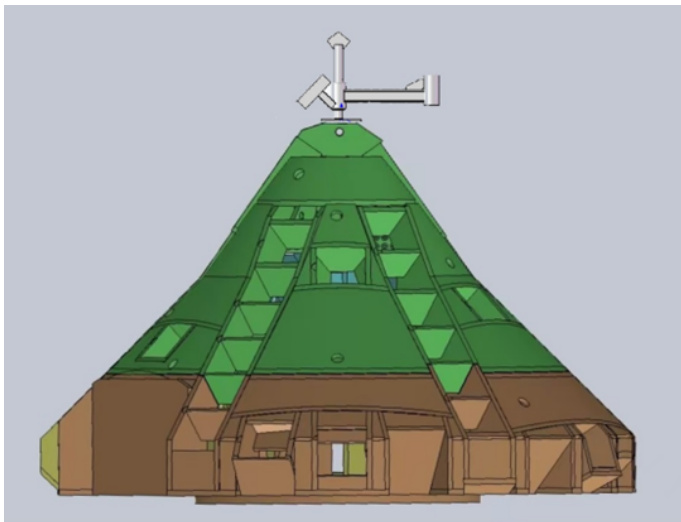

三、锥体刀盘（图1）装配方案

（一）将刀盘上部分瓣 1 与分瓣 2 放置到等高方箱上，法兰面朝下进行摆放，组对后安装销轴及把合螺栓，把和面用塞尺检测 0.05mm 不入。

（二）刀盘上部调平：按刀盘上部合瓣体上已加工面及刀盘法兰侧基准面调整水平，允差 ≤0.5mm 。

（三）将刀盘下部分瓣 3 与分瓣 4 锥头朝上摆放到等高方箱上，组对

后安装销轴及把合螺栓，把和面用塞尺检测 0.05mm 不入。

（四）将刀盘下部整体吊装到刀盘上部，以加工基准面为基准并调整外轮廓结构面处，避免出现错台情况。利用刀盘临时工艺销固定，并利用工艺螺栓将刀盘上部合瓣体与刀盘下部合瓣体把紧。

（五）安装刀盘检测尺，根据加工基准面将检测尺水平及角度调整合格后复检各刀座位置，刀座位置偏差小于 ±2mm 。

（六）安装耐磨板：参照刀盘耐磨图纸所示，组对各处耐磨板到刀盘本体上并焊接。与临时垫板干涉位置的耐磨板暂不焊接，待后续拆机发货前进行焊接。

（七）管路安装：

1.参照刀盘管路图纸要求，安装旋转接头转接座到旋转接头固定座上，利用螺栓把紧。并将旋转接头固定座安装到刀盘内部。

2.安装环形喷水管到刀盘内部，调整好位置后，将环形喷水管间钢板进行装配焊，之后整体焊接到刀盘内侧。

3.安装旋转接头及各处管路，管路接头在拧紧前 R 外螺纹应缠密封胶带，M、G 外螺纹应涂抹螺纹锁固胶。

4.按图在每个喷水嘴附近焊出符号（WT1\~12）。

5.安装完成后对刀盘管路进行试压，水管路试验压力 15bar，保压 30分钟，压降不超过 10% ，保证无泄漏。

（八）刀具安装：参照刀盘装配图，安装所有刀具，注意如有与临时支撑安装干涉的刀具暂不安装，待设备发货前统一安装。

结束语

锥体刀盘作为盾构施工中的关键部件，会影响隧道工程施工的进度和效率。在未来智能化自动化的普及加深，人机交互及安全设计理念普及，锥体刀盘的设计和装配方案也会趋于智能化、安全化、人性化的方向发展，。同时随着城市化进程加快，盾构机在各地各领域的广泛应用，盾构工程技术也将得到相应的发展和进步。

参考文献：

[1]曾慎聪. 机械化盾构隧道掘进[M]. 杭州：浙江大学出版社.

[2]贾建援. 工程有限单元法[M]. 西安：西安电子科技大学出版社.

[3]成大先.机械设计手册[M].北京：化学工业出版社.
