民用飞机延性金属结构局部高应力静强度研究

民用飞机机体在服役中长期承受复杂飞行载荷与环境作用，虽具良好延性与承载能力，但在孔洞、切口、连接过渡区等几何不连续处易产生显著应力集中，成为裂纹萌生、腐蚀减薄及疲劳损伤的首发部位，对静强度安全裕度构成直接威胁。尤其在高湿、高盐及温差循环等环境条件下，损伤演化更为迅速。航线维修条件下，需在有限时间与资源内准确评估缺陷部位承载能力，并选择可恢复或提升静强度的修理方案。这要求维修人员兼具结构力学、材料知识与丰富现场经验，确保方案既符合法规又具可实施性。近年来，结合现场快速评估与精细化分析，已成为提升民用飞机结构修理可靠性与延寿效果的重要技术路径。

一、局部高应力机理与静强度评估方法

（一）局部高应力的来源与表征

民用飞机延性金属结构中，铝合金蒙皮（如 2024-T3、7075-T6）、骨架构件以及连接紧固件形成的几何不连续，是应力集中产生的主要原因。在机身蒙皮、机翼下缘板、长桁端部以及舱门框架开口等位置，常存在孔洞、切口或台阶搭接，这些部位的应力集中系数往往较高，局部等效应力远高于名义应力。加工与装配环节中的偏差也会进一步放大应力集中，例如钻孔偏心超过 0.2 毫米会导致局部应力明显升高；干涉配合不足会削弱孔壁的残余压应力保护作用。腐蚀减薄、凹坑、修理二次加工残余拉应力等服役因素，会使局部塑性变形提前发生，静强度储备明显下降[1]。应力集中区域通常表现为应变变化剧烈、塑性区范围与孔径相当，并伴随微裂纹或腐蚀坑萌生。在高湿盐雾或频繁载荷循环的环境中，这类区域往往成为疲劳裂纹的首发位置，并可能在较短周期内扩展至临界尺寸，对结构适航性构成直接威胁。

（二）延性金属的静强度控制目标与判据

延性金属结构的静强度控制核心，是确保在极限载荷甚至偶发超载作用下，局部关键区域仍能保持安全裕度，避免出现不可接受的塑性失稳、局部撕裂或裂纹快速扩展的失效模式。以航空常用的2024-T3 铝合金为例，其屈服强度一般在320 兆帕左右，极限强度在 470 兆帕左右；而高强度的 7075-T6铝合金屈服强度可超过500 兆帕，极限强度接近570 兆帕。不同机型、不同部位的结构安全系数要求会有所差异，但在维修评估中，普遍需保证修理后剩余强度裕度不低于 15% 到 20% ，方能满足适航标准。对机身蒙皮、舱门框架、主梁接头等承载部位，应采用分层次的评估方法：单点层面关注孔边、切口等微观应力集中，构件层面分析加筋段、蒙皮片的整体承载情况，子系统层面则要考虑整个机身段或舱段的载荷传递路径。

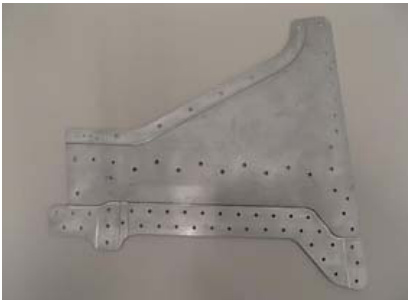

图1 蒙皮板

（三）现场快速评估与分级放行判据

航线或外场维修现场时间紧、任务重，机务人员必须在有限的时间内作出准确的缺陷评估与放行判断。通常流程是先进行目视检查，快速识别裂纹、腐蚀、凹坑或其他损伤迹象，再辅以涡流检测（常用频率在 100 至 500 千赫兹）和高分辨率超声检测（常用频率 5 兆赫兹，分辨率可达 0.1 毫米）来确定裂纹长度、方向以及腐蚀深度。根据缺陷的严重程度分为轻微、中等和严重三类：轻微缺陷如裂纹不超过 2 毫米、腐蚀深度小于板厚 10% ，可在下一次定检前继续监控；中等缺陷需采用临时补强（如外贴临时补片、加固铆钉）后才能放行；严重缺陷如裂纹长度超过8 毫米或腐蚀减薄超过板厚 30% ，必须立即停场修理。实际判断中，还会结合应力集中系数、材料强度和剩余截面积进行快速计算，以确保放行条件下结构不超载。例如，在 6.35 毫米孔径、1.6 毫米厚的 2024-T3 蒙皮上，如果裂纹很短且载荷较低，采取冷作孔或临时补片等措施后即可恢复足够的安全裕度。

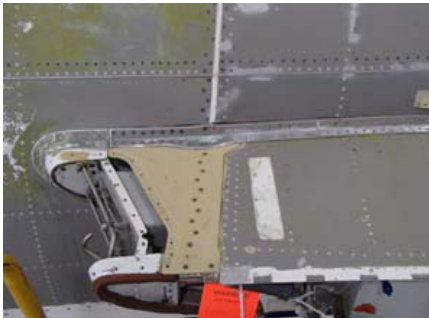

图 2 新蒙皮壁板与现有塔架蒙皮的最终修整

（四）精细化弹塑性评估流程与建模要点

对于无法单凭经验判定的复杂缺陷，基地或工程部门会进行精细化的弹塑性评估。通常采用三维有限元模型对蒙皮、骨架、紧固件及其接触界面进行模拟，以真实还原结构的受力状态，并在局部细化网格以提高孔边应力分布预测的精度。紧固件干涉量一般设置为孔径的 0.6% 至 1.0% ，以模拟装配后孔壁的残余压应力及装配引起的微观结构变化。材料性能参数需通过拉伸试验、压缩试验及低周循环加载试验获取，以确保弹塑性特性准确，尤其是在屈服阶段和循环硬化特性上的拟合精度。模型边界条件会根据机体实测变形特性来设定，载荷输入则包括机动载荷、阵风载荷和地面应力等全机极限工况。分析输出的重点是孔边的应力分布、塑性区的形态与范围，以及关键部位的位移变化，再与试验中测得的应变曲线进行比对，确保模拟与实测误差在工程允许范围内。

（五）试验验证体系与数据同化

为了确保分析结果的可靠性，需要建立试验验证体系，并将试验数据与数值分析结果进行同化处理。试验常选用标准化的开孔板试样（例如厚度 1.6 毫米、孔径 6.35 毫米、边距 15 毫米）以及真实结构部件的加筋连接段试样。加载通常在伺服液压机上进行，加载速率控制在每分钟2 毫米，直至试样失效。应变测量采用电阻应变片获取关键位置的局部数据，同时利用数字图像相关（DIC）技术获取全场应变分布，特别是裂纹端塑性区的形貌与演化。试验结果表明，冷作孔可使局部极限承载力提升约 8% 至 15% ，干涉紧固件在合理干涉量范围内还能额外提高 5% 至 7‰ 这些试验数据会与有限元计算结果进行比对，通过反演得到现场孔壁的残余应力和实际干涉量，进而为维修现场提供更接近真实状态的输入参数，使后续的修理设计更加精准可靠。

（六）评估成果沉淀与标准化表达

为了提升维修决策的效率，需要将评估经验沉淀为可重复利用的标准化成果。将不同缺陷类型、几何特征、载荷水平与评估得到的强度裕度整理成数据库，形成可按条件快速检索的维修决策索引表，并支持基于缺陷参数的自动匹配与方案推荐。例如，对于机身蒙皮厚度 1.6 毫米、2024-T3 材料、孔径6.35 毫米、干涉量适中的结构，如果腐蚀减薄不超过 15% 、裂纹长度不超过 2 毫米，通过冷作孔结合补片修理，可以显著提高强度裕度并满足放行条件。标准化成果包括完整的评估报告模板、一页式的放行判据卡、以及适航记录清单，并在数据库中关联历史维修案例与后续监测数据，方便快速验证方案的长期有效性。

二、修理方案设计与工艺实现

（一）修理目标与约束

民用飞机延性金属结构在长期服役过程中会受到多种载荷与环境的耦合作用，包括机动载荷、阵风冲击、地面操作冲击以及温湿度变化引发的材料性能衰减[2]。这些因素会使局部高应力区域更易产生裂纹、腐蚀减薄或局部屈服，从而降低静强度安全裕度。修理工作的核心目标是在尽可能短的停场时间内，使受损结构的剩余强度裕度恢复到适航要求之上，并尽量延长构件的服役周期。在技术目标上，除了恢复强度，还需控制塑性区的扩展范围，防止修理本身引入新的应力集中区域或二次损伤，例如补片边缘、紧固孔附近的应力峰值。修理的可行性还受现场条件约束，包括机务维修设施的工装种类、加工设备能力（如手持气钻、便携式冷作设备等）、紧固件和补片材料的库存情况、可用人员数量与技术等级，以及适航审批流程的时限。在航线维修或紧急放行条件下，通常不具备高温固化、整体热处理等工艺条件，因此会优先选择可在常温下完成的工艺，如冷作孔处理、干涉紧固安装、外贴金属补片等。这类方案不仅能够保证结构在适航标准下安全运行，还能减少机务人员操作复杂度，降低维修错误风险，并为后续的永久性修理或更换构件赢得宝贵的时间和资源。

（二）修理策略库及适用性

针对局部高应力区域的修理方法，维修单位通常建立了一个成熟的策略库，以便现场机务人员根据缺陷特征快速选用合适方案[3]。在孔区强化方面，冷作孔是应用最广泛的工艺之一，可采用压入式或球压式专用工具，通过在孔壁引入均匀的残余压应力来提高抗裂性能。压入力一般控制在 35 至 50千牛之间，冷作深度宜为板厚的 1.2 到 1.5 倍，以确保压应力层覆盖整个潜在裂纹萌生区域。若原孔孔径已接近疲劳临界尺寸，可通过扩大孔并安装大号干涉紧固件的方式，提升孔壁承载能力与抗裂性能，并需在安装后复测干涉量与孔壁硬度，确认效果达标。补片加固则适用于裂纹较长、腐蚀减薄明显或结构刚度不足的部位，常选用 2024-T3 或 7075-T6 铝合金作为补片材料，与母材匹配以保证热膨胀系数和力学性能一致。补片厚度通常为母材的 1.0 到 1.2 倍，边距不小于两倍孔径，孔距不小于四倍孔径，紧固方式可以选择全铆接或胶接与铆接结合，前者施工速度快，后者密封性更好且能延缓腐蚀。临时处置方法则包括止裂钻孔（通常直径为 3.2 毫米）、裂纹端打磨钝化、在表面涂覆环氧密封剂并加贴临时补片，这类方法可在外场迅速实施，并为后续永久修理争取时间。对于装配过程中出现的骨架与蒙皮错位、拉偏等情况，需要进行矫正，以防新高应力区的形成，并应记录在维修履历中以便后续跟踪。

（三）修理设计计算与选材

修理设计是将理论计算、材料选择与现场可实施性结合的过程，其首要任务是确定补片或加固件的几何尺寸与安装方式，使载荷能平稳过渡到修理区域之外，避免二次应力集中。补片设计时，需要综合考虑构件受力方向、载荷大小、紧固件排布规律以及与周边结构的兼容性，特别是在连接区域，需保证紧固件孔距、边距等参数符合设计与适航标准，防止新应力集中点产生。对于承受交变载荷的部位，还需通过有限元分析预测载荷路径变化，并优化补片形状（如采用过渡曲线边缘）以降低应力梯度。材料方面，应尽量选择与母材相同或性能接近的铝合金，以防止在热膨胀、刚度或耐腐蚀性能上出现显著差异。2024-T3 铝合金具有较好的强度、韧性与耐疲劳性能，适用于大多数蒙皮修理；

7075-T6 铝合金强度更高，适合承载要求较高的骨架或主结构部位，但其抗腐蚀性能较弱，需配合有效防护。在补片安装前，必须对材料进行防腐处理，如阳极氧化加封闭工艺，以提高耐久性和抗腐蚀能力，并在边缘和紧固孔周围进行重点涂覆。对于异种金属连接，需在接触面铺设环氧基隔离胶或聚合物隔离膜，防止电偶腐蚀的发生，尤其是在海洋性气候或高湿度环境下。紧固件的承载能力计算需同时满足剪切强度与承压强度要求，例如使用直径 4.8 毫米的实心铆钉时，不仅要考虑其在单剪条件下的承载极限，还应确保孔壁不会发生局部压溃，并对安装过程中的预紧力和干涉量进行控制，同时在施工后进行复测，以验证修理效果的可靠性和一致性。

（四）工艺流程与质量控制点

一项高质量的结构修理需要严格遵循标准化流程，并在关键工序设立质量控制点，以确保修理后的结构强度和适航性[4]。常规流程包括：缺陷确认、修理方案审批、维修工卡编制、材料与紧固件备料、受损区域拆装、加工处理、补片或紧固件安装、修后复验以及放行签署。缺陷确认阶段不仅要测量裂纹或腐蚀的尺寸，还应结合结构受力情况评估其在载荷通道中的影响，以决定采取临时修理还是永久修理方案，并在必要时利用便携式应变计或有限元快速分析工具进行受力预测。加工阶段对孔的精度要求极高，孔径公差需控制在± 0.05 毫米，圆度误差不超过0.03 毫米，孔口倒角应保持在 0.2 到0.3 毫米，以减少应力集中，并确保所有切削和冷作过程在规定转速与进给量下进行，防止材料表面产生烧蚀或微裂纹。干涉紧固件的安装力必须符合制造商规范，可通过安装扭矩或拉力计精确检测，确保干涉量和预紧力符合设计值，并在安装环境中保持清洁、防止异物嵌入接合面。安装完成后，应使用涡流检测确认裂纹已完全终止，并采用超声测厚确认腐蚀区域已被彻底清除。必要时，还可在补片和周边区域进行渗透检测，确保无新缺陷产生，并对胶接区域进行固化质量抽检。所有检测数据与加工记录必须完整归档到维修履历中，不仅满足适航审计要求，也为后续维修提供可靠的历史数据参考，同时可作为未来优化工艺与参数的重要依据。

（五）适航符合性与放行

任何涉及结构强度恢复的修理，都必须符合适航法规和制造商技术文件的要求。对于常见损伤，可直接依据原厂结构修理手册（SRM）执行；如果 SRM 中无相关内容，则需由工程部门出具经批准的工程指令（EO），并按规定流程提交适航当局审批。重大结构修理必须形成完整的数据包，包括修理图样、结构强度计算报告、试验验证记录以及修理后的复验结果。这些文件不仅是适航批准的依据，也是维修质量控制的重要环节，同时还需按适航当局要求留存备查，保存期限通常不低于机体剩余寿命周期。放行前，应对受修部位及相关系统进行全面功能检查，例如舱门开闭的顺畅性、舵面活动度的灵活性、锁定机构的可靠性等。对于承受压力或密封要求较高的结构，还需进行地面压力试验或功能载荷试验，验证修理后的结构在工作状态下的密封性与承载能力。此外，在放行前必须对所有安装紧固件进行扭矩复检，对涂层、防腐处理的完整性进行确认，并使用标准化检查表逐项签署，以防遗漏。放行过程需由工程、质量、安全管理等部门协同确认，确保无信息断档。所有检查确认无异常后，须由具有适航放行资质的人员签署适航放行记录（如 CAAC 适航放行单或EASA Form 1），并将相关数据上传至机队维修管理系统，实现可追溯性。对于临时放行的情况，还需在放行记录中明确修理时限、复检周期和运行限制条件，并在飞行任务前由机组进行额外检查，确保持续适航性和运行安全。

（六）可维护性与成本效益
