基于GJB 33B半导体分立器件关键试验方法解析及实践

1 引言

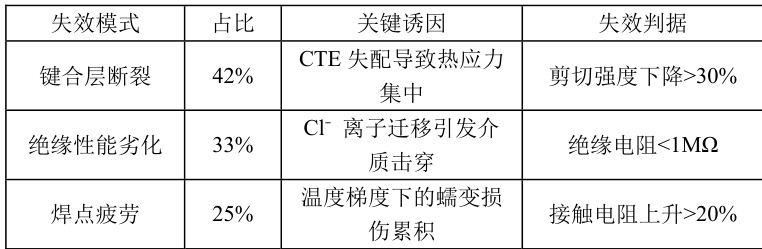

2024 年数据显示，我国分立器件产量达 7933 亿只，汽车电子与新能源领域占比 3 8 % 。但军用器件在极端环境下失效率仍为民用 3-5 倍，主因瞬时功率冲击（～2 0 A / μ s ）及多轴振动等应力。某机载火控系统 3 5 . 7 % 失效案例源于功率器件温度循环损伤，其中封装界面热失配（CTE 差异）和键合层离子污染（）是主因。GJB 33B-2021 针对军用需求，其环境应力需选（ESS）强度较民用 AEC-Q101 提升 2 个数量级。

2 环境适应性试验体系创新

2.1 多应力耦合试验设计

试验剖面设计：温度循环（次，GJB 128B-2021）、振动谱（ 2 0-2 0 0 0 H z / 1 5g r m s））、盐雾）

2.2 工艺优化与验证：

2.3 极端环境验证：

试验条件：循环，500 次（GJB 128B-2021）失效机理：金丝键合热应力断裂（SEM 分析），改进后采用AuSn 焊料工艺。

2.4 多物理场耦合试验：

温度循环- 区间，24h 连续交变，振动加载；扫频，加速度 1 5 g r m s ，持续4h；盐雾腐蚀溶液喷洒，恒温，8h 暴露。

结果：经 1000 小时加速试验，失效样本数从 3 7 % 降至 6 % ，满足MIL-PRF-19500 JANS 级标准。

2.5 优化方案装备应用验证

某型料载控制系统：采用钼铜封装光耦后，低温启动成功率从 82 % 提升至 98 % 。空间站电源模块：SiC SBD 器件使电源效率提高 12 % ，满足JY级（宇航级）寿命要求。针对军用半导体分离器件的可靠性验证，设计两组核心试验。

2.6 内部水汽含量控制试验：

依据 GJB 548B 方法 1018，对密封器件进行烘烤。通过J-STD-033 烘干工艺将水汽含量从 3 0 0 0 p p m V 降至 2 8 0 p p m V ，低于 MSL1的阈值（ ≤ 1 0 0 0 p p m V））。

2.7 动态负载寿命试验验证

3.1 热-机械应力协同管理

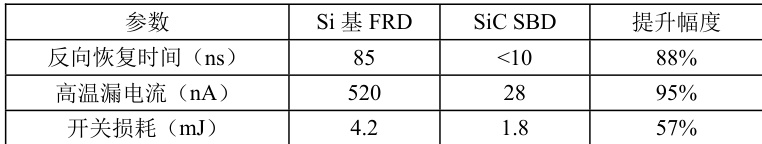

模拟战术装备开关频率（1kHz 脉冲负载），对比Si 基与SiC 基二极管。定义反向恢复时间 > 5 0 n s 或开关损耗增幅 52 0 % 为失效SiC 器件通过GJB 33B 的JY 级（宇航级）认证，适配空间站电源系统。工程验证成果典型电源模块效率提升 12 % ，通过JY 级（高可靠等级）认证；高温高湿试验（）MTBF 从 2150h 提升至 8 7 3 0 h 。

3.关键技术突破

CTE 梯度设计：采用 AlSiC（焊料（）组合，界面应力下降 6 5 % 。振动防护：三明治封装结构使器件在 15grms振动下的位移量 < 5 μ m （MIL-STD-750F 要求）。

3.2 腐蚀防护体系创新

复合镀层技术：NiPdAu 镀层（厚度）使盐雾 480h 后接触电阻变化率 < 3 % 。气密性封装：激光封焊漏率<1 ⁹ 。通过 GJB 548B方法 1014 认证。

5. 结论

可靠性提升：盐雾/温冲条件下失效率降 81 % ，SiC 器件动态特性优化使电源效率突破 9 5 % ；工艺创新：建立 MSL 等级与可靠性指标量化关系（），单器件成本降 1 8 % ，维护成本降 42 % ；标准化路径：方案通过 TRL6 级验证，完成 3 批次 1000h 工况考核，为极端环境电子系统提供标准化解决方案。
