基于 PLC 技术的铁路信号自动化传输系统设计

引言

铁路作为国家重要的基础设施，在经济发展与社会生活中承担着关键的运输职能。近年来，我国铁路事业迅猛发展，高速铁路里程持续增长客货运量稳步提升。铁路信号系统作为保障铁路安全、高效运行的核心系统，其自动化传输的可靠性与高效性至关重要。传统铁路信号传输系统在面对复杂的运输环境与日益增长的运输需求时，逐渐暴露出响应速度慢、抗干扰能力弱、维护成本高等问题。可编程逻辑控制器（PLC）技术凭借其独特优势，如高可靠性、灵活编程、强大的逻辑控制能力等，为铁路信号自动化传输系统的优化升级提供了新的思路与方法。

1 铁路信号系统理论基础

1.1 铁路信号系统的功能需求分析

铁路信号系统肩负着确保列车运行安全、提高运输效率的重任，其功能需求呈现多样化且复杂的特点。从安全层面来看，系统需精准地向列车提供信号指示，如通过信号机的不同显示，明确告知列车前方轨道的占用情况、线路是否处于正常状态等，使列车司机能够依据信号指令，合理控制列车的运行速度与行驶方向，避免列车追尾、冲突等事故的发生。同时在列车运行过程中，信号系统要实时监测列车的位置、速度等关键参数，一旦出现异常，如列车超速、偏离既定轨道等，能够迅速发出警报并采取相应的制动措施，保障列车运行安全。

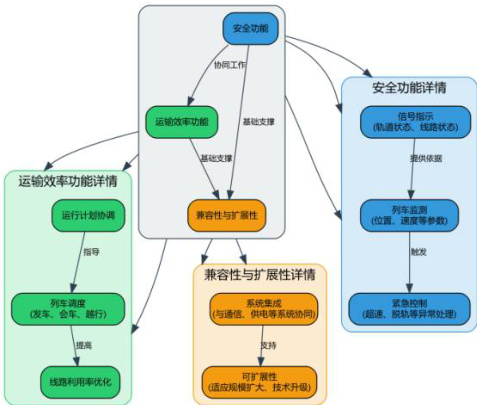

图 1 铁路信号系统功能需求分析

从运输效率角度出发，铁路信号系统应具备高效的调度指挥功能，通过与列车控制系统紧密协作，依据列车的运行计划、线路的实际通行能力等因素，科学合理地安排列车的发车、会车、越行等作业，最大限度地减少列车的等待时间，提高铁路线路的利用率，实现铁路运输的高效化[1]。信号系统还需具备良好的兼容性与扩展性，能够与铁路通信系统、供电系统等其他子系统协同工作，并且能够适应铁路运输规模的扩大、技术的升级改造等发展需求，灵活地进行功能扩展与系统优化。

1.2 自动化传输的技术特征与分类

铁路信号自动化传输具有高速、可靠、实时性强等显著技术特征，高速特性体现在能够快速地将信号信息从发送端传输至接收端，满足列车高速运行时对信号及时响应的要求。例如，在高速铁路场景下，列车运行速度可达 300km/h 以上，信号自动化传输系统需在极短的时间内完成信号的传输与处理，确保列车司机能够及时获取准确的信号指令。可靠性方面，系统采用多重冗余技术、抗干扰技术等，保障信号在传输过程中不受外界电磁干扰、恶劣天气等因素的影响，始终保持稳定、准确的传输。实时性强要求信号系统能够实时反映列车运行状态、轨道占用情况等信息，为列车的安全运行与高效调度提供及时的数据支持。

按照传输介质的不同，铁路信号自动化传输可分为有线传输和无线传输，有线传输包括电缆传输和光纤传输。电缆传输具有成本较低、技术成熟的优势，在一些既有铁路线路中应用较为广泛，但存在传输距离受限、易受电磁干扰等缺点。光纤传输则凭借其传输速度快、容量大、抗干扰能力强等优点，成为现代铁路信号传输的主流方式，尤其适用于高速铁路等对信号传输要求较高的场景。无线传输主要包括 GSM-R（全球移动通信系统-铁路）、LTE-R（长期演进技术-铁路）等。无线传输具有安装便捷、灵活性高的特点，能够满足铁路沿线一些特殊地段（如山区、隧道等）的信号传输需求，并且便于实现列车与地面之间的双向通信，为列车的智能化控制提供技术支撑。

2 PLC 技术原理及其适应性分析

2.1 PLC 技术的基本架构与工作原理

PLC 主要由中央处理单元（CPU）、存储器、输入/输出（I/O）接口、电源等部分组成[2]。CPU 作为 PLC 的核心，如同人的大脑，负责整个系统的运算、控制和协调工作。它能够读取存储在存储器中的用户程序，并按照程序指令对输入信号进行逻辑运算、算术运算等处理，然后根据运算结果输出相应的控制信号。存储器用于存储系统程序、用户程序以及运行过程中的数据。其中，系统程序由 PLC制造商编写并固化，主要负责管理和协调 PLC 的各项硬件资源，实现基本的控制功能；用户程序则是用户根据实际控制需求编写的应用程序，用于实现特定的控制任务。I/O 接口是PLC 与外部设备连接的桥梁，输入接口负责将来自传感器、按钮等外部设备的信号转换为 PLC 能够识别的数字信号，输出接口则将 PLC 处理后的控制信号转换为能够驱动执行器（如继电器、电磁阀等）工作的信号。电源模块为 PLC 的各个部件提供稳定的电源供应，确保系统正常运行。

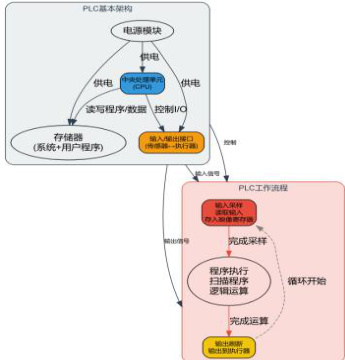

图 2 PLC 的组成部分及其工作流程

PLC 采用循环扫描的工作方式，主要分为输入采样、程序执行和输出刷新三个阶段[3]。在输入采样阶段，PLC 以扫描的方式依次读取所有输入端子的状态，并将这些状态信息存入输入映像寄存器中。这个阶段完成后，输入映像寄存器中的内容在本工作周期内将保持不变，即使输入端子的实际状态发生变化，PLC 也不会立即响应，而是在下一个工作周期的输入采样阶段才会更新。

在程序执行阶段，PLC 按照从上到下、从左到右的顺序依次扫描用户程序中的每一条指令，并根据输入映像寄存器、内部寄存器以及其他相关寄存器中的数据进行逻辑运算和算术运算，运算结果将存入输出映像寄存器中。由于在程序执行过程中，输入映像寄存器的内容保持不变，因此可以避免因输入信号的瞬间变化而导致程序运行出现错误[4]。在输出刷新阶段，PLC 将输出映像寄存器中的内容一次性地传送到输出锁存器中，通过输出接口驱动外部执行器工作，从而实现对外部设备的控制。PLC不断地重复上述三个阶段的工作，形成一个周而复始的循环扫描过程，通过这种方式实现对工业生产过程的实时控制。

2.2 PLC 在铁路环境中的可靠性分析

铁路环境复杂多变，存在大量的电磁干扰源，如电力机车运行时产生的强电磁辐射、铁路沿线的高压输电线路等，这些干扰可能会影响信号传输的准确性和稳定性[5]。然而，PLC 在设计时充分考虑了抗干扰问题，采用了多种抗干扰措施。例如，在硬件方面，通过屏蔽技术减少外界电磁干扰对内部电路的影响；利用滤波电路对电源进行处理，去除电源中的杂波和干扰信号；采用光电隔离技术，将输入输出电路与内部电路进行隔离，防止外部信号干扰窜入内部电路。在软件方面，PLC 通过编写冗余程序、设置故障检测与诊断程序等方式，提高系统的容错能力。当系统检测到干扰导致数据错误或程序运行异常时，能够及时采取相应的措施进行纠正，如重新读取数据、跳过错误指令等，确保系统能够继续正常运行。

铁路信号系统需要长时间不间断运行，对设备的稳定性要求极高，PLC 具有良好的稳定性，其内部的电子元件经过严格筛选和老化测试，能够在恶劣的环境条件下可靠工作。同时，PLC 的模块化设计使得系统的维护和检修更加方便，当某个模块出现故障时，可以迅速更换相应模块，减少系统停机时间，提高系统的可用性。在实际应用中，经过大量的现场测试和长期运行验证，PLC 在铁路环境中能够稳定可靠地运行，为铁路信号自动化传输提供了坚实的保障。

3 系统设计方案的理论框架

3.1 系统功能模块的逻辑划分

基于 PLC 技术的铁路信号自动化传输系统可划分为多个功能模块，各模块之间逻辑清晰、协同工作，共同实现铁路信号的自动化传输与控制。信号采集模块负责收集来自铁路沿线各种传感器的信号，如轨道电路传感器用于检测轨道是否被列车占用，信号机状态传感器用于获取信号机的显示状态等。该模块将采集到的模拟信号或数字信号进行调理和转换，使其符合 PLC 的输入要求，并传输至 PLC的输入接口。信号处理模块是系统的核心模块之一，由 PLC 的 CPU 承担主要工作。它根据预先编写的用户程序，对输入的信号进行逻辑运算、分析判断，如根据轨道占用情况和列车运行计划，确定信号机应显示的信号状态。控制输出模块根据信号处理模块的运算结果，通过 PLC 的输出接口向外部执行器发送控制信号，驱动信号机改变显示状态、控制道岔转换等，实现对铁路信号设备的精确控制。

通信模块负责实现 PLC 与其他设备或系统之间的信息交互，如与列车控制系统进行通信，向列车发送信号指令，同时接收列车反馈的运行状态信息；与铁路调度中心通信，上传铁路沿线的信号状态数据，接收调度中心下达的调度命令等。故障诊断与报警模块实时监测系统的运行状态，通过对 PLC内部寄存器数据、信号传输状态等信息的分析，及时发现系统中存在的故障或异常情况，并通过声光报警、短信通知等方式向维护人员发出警报，同时记录故障信息，为后续的故障排查和维修提供依据。

3.2 信号传输协议的理论选择依据

在铁路信号自动化传输系统中，信号传输协议的选择至关重要，需综合考虑多方面因素。实时性是首要考虑因素之一，由于铁路信号传输对实时性要求极高，列车运行过程中需要及时获取准确的信号指令，因此应选择具有高实时性的传输协议。例如，一些基于时间触发的协议，能够在固定的时间间隔内发送和接收信号，保证信号传输的及时性，满足铁路信号实时控制的需求。可靠性方面，铁路环境复杂，信号传输过程中易受到电磁干扰、设备故障等因素影响，所以要选择具备强大纠错能力、数据校验机制完善的传输协议，确保信号在传输过程中的准确性和完整性。如采用循环冗余校验（CRC）等校验算法，对传输的数据进行校验，一旦发现数据错误，能够及时要求重传，保障数据传输的可靠性。

兼容性也是不可忽视的因素，铁路信号系统通常由多个子系统组成，且可能涉及不同厂家的设备，为了实现系统之间的互联互通，应选择被广泛应用、兼容性好的传输协议，便于不同设备和系统之间进行无缝对接。此外，还需考虑协议的带宽利用率、可扩展性等因素，根据铁路信号传输的数据量大小，选择带宽利用率高的协议，以充分利用网络资源；同时，为了适应铁路信号系统未来的发展需求，协议应具备良好的可扩展性，能够方便地进行功能升级和扩展。

3.3 系统安全防护的理论机制

铁路信号自动化传输系统的安全防护机制是保障铁路安全运行的关键，从硬件层面来看，采用冗余设计是提高系统可靠性和安全性的重要手段。例如，对 PLC 的关键部件，如 CPU、电源模块、通信模块等进行冗余配置，当主模块出现故障时，备用模块能够立即自动切换投入工作，确保系统不间断运行。同时，在信号传输线路方面，采用冗余线路设计，当一条线路出现故障时，信号能够自动切换到备用线路进行传输，避免因线路故障导致信号中断。

在软件方面，设置严格的用户权限管理机制，对不同的操作人员分配不同的操作权限，只有经过授权的人员才能对系统进行操作和设置，防止非法操作对系统造成破坏。采用数据加密技术，对传输的信号数据进行加密处理，确保数据在传输过程中的保密性和完整性，防止数据被窃取或篡改。此外，构建完善的系统故障诊断与容错机制，通过实时监测系统的运行状态，及时发现并诊断故障。当系统出现故障时，能够采取相应的容错措施，如自动切换到备用设备或备用程序，维持系统的基本功能运行，确保在故障发生时列车运行的安全性不受影响。通过硬件与软件相结合的安全防护机制，为铁路信号自动化传输系统的稳定、安全运行提供全方位的保障。

结语

本文对基于 PLC 技术的铁路信号自动化传输系统设计进行了深入研究，从铁路信号系统理论基础出发，详细分析了 PLC 技术原理及其在铁路环境中的适应性，并构建了系统设计方案的理论框架。研究结果表明，PLC 技术凭借其高可靠性、灵活编程、强大的逻辑控制能力以及良好的抗干扰性能，能够有效满足铁路信号自动化传输系统对高效、稳定、安全运行的需求。通过合理划分系统功能模块、科学选择信号传输协议以及构建完善的安全防护机制，可实现铁路信号的精准采集、快速处理、可靠传输与高效控制。

随着铁路运输事业的持续发展，对铁路信号自动化传输系统的性能将提出更高要求。一方面，PLC技术自身将不断发展创新，其运算速度、存储容量、功能指令等方面将进一步提升，为铁路信号系统的智能化发展提供更强大的技术支撑。未来PLC 可能会集成更先进的人工智能算法，实现对铁路信号数据的深度分析与智能决策，进一步提高铁路运输的安全性和效率。另一方面，随着 5G、物联网、大数据等新兴技术的不断发展，铁路信号自动化传输系统将与这些技术深度融合。

参考文献：

[1]冯毅.基于 PLC 技术的铁路信号自动化传输系统设计[J].自动化应用,2025,66(03):63-65+71.

[2] 段 国 平 . 铁 路 信 号 设 备 的 自 动 化 控 制 技 术 分 析 [J]. 现 代 工 业 经 济 和 信 息化,2022,12(05):235-236+239.

[3] 刘子宽. 基于 PLC 的铁路装车自动化控制系统设计思路构建[J]. 现代制造技术与装备,2021,57(09):181-183.

[4]王喜燕,蒋会哲.基于 PLC 的铁路道口安全控制系统应用[J].数字技术与应用,2016,(07):6-7.

[5]董振国.PLC 与 5G 融合通信在铁路信号设备状态监测系统中的应用研究[J].铁道通信信号,2023,59(02):55-58+85.
