热电池组装配工艺和生产线设计

1.引言

热电池作为一种高能量密度、高功率密度、快速响应的能源存储装置，在航空航天、军事国防等领域具有广泛的应用前景。随着热电池技术的不断发展，其装配工艺和生产线设计也面临着新的挑战。传统的手工装配方式效率低、质量难以保证，已无法满足现代化生产的需求。因此，开发一套高效、可靠、柔性化的热电池组装配生产线具有重要的现实意义。

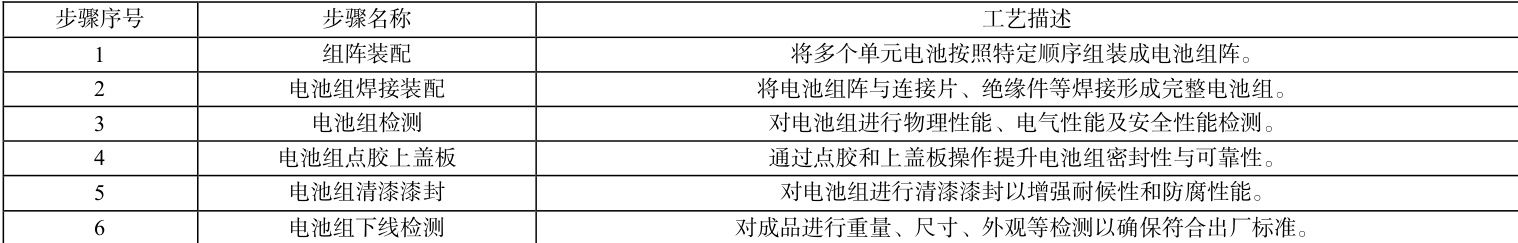

2.热电池组装配工艺流程分析

3.热电池组柔性装配生产线设计

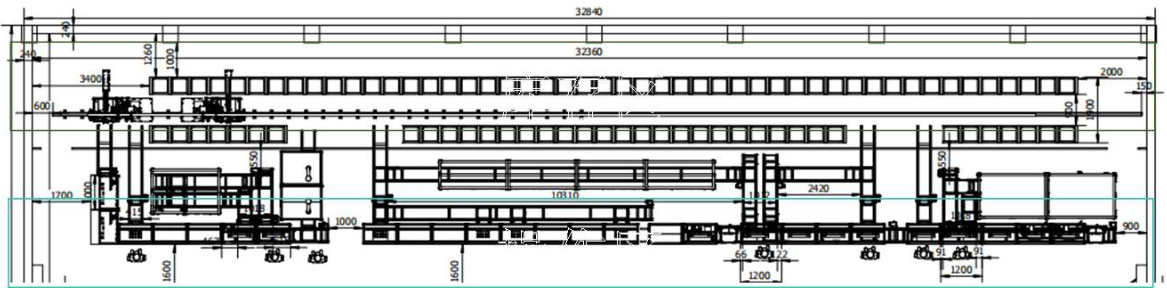

3.1 总体布局

热电池组柔性装配生产线采用“一字型”布局，包含分拣上线区、组阵装配区、组阵点胶区、电池组焊接装配区、电池组焊后检测区、电池组点胶上盖板区、检测清漆漆封区、检测下线区、物流线和中转库存区等功

能区域。生产线采用流线实现各个区域串联和中间库存区的物流周转，实现电池组的自动物流，提高生产效率。

3.2 各区域功能设计

生产线按库存区、操作区、物流区分开设置，保证操作、物流和贮存独立又能够自由穿行，从而保证效率和安全。

3.3 控制系统设计

热电池组柔性装配生产线控制系统采用标准化及模块化的设计思路，每一个检测工序设计成一个功能模块，通过在 PLC 内对功能模块的组合可以实现各执行机构的协同控制。PLC 与各系统间的通讯采用标准通讯协议，提前规划好 PLC 与各子系统（如机械手、上位机、压机、伺服、工站 PLC等）间的 IO 映射关系，实现通讯标准化。采用 HMI 的方式实现人机交互。

4.数据采集系统和数字化管理系统

4.1 数据采集系统

数据采集系统通过对工艺路线、生产工序、过程数据的采集和分析，全面实现数据的可配置、可视化、可存储、可查询、可追溯，采用系统管理、人员管理、WCS 管理等基础功能模块的辅助支撑。数据采集系统采用扫码枪、PC 机、转接头等硬件设备，并通过网络架构将各个区域的数据采集点连接起来，实现数据的采集和传输。

4.2 数字化管理系统

数字化管理系统包括系统管理、产线配置、产线数据、系统监控等功能模块。系统管理模块完成系统使用的基础配置，包括用户管理、角色管理、部门管理、菜单管理等功能。产线配置模块包括产线管理、工艺路线配置、产品管理等功能。产线数据模块包括过程数据、托盘管理、图片采集、生产状态管理等功能。系统监控模块包括定时任务、数据监控、服务监控、登录日志、操作日志等功能。

5.结论

本文针对热电池组装配工艺和生产线设计进行了深入研究，设计了一套柔性装配生产线方案。该方案采用“一字型”布局，包含分拣上线区、组阵装配区、组阵点胶区、电池组焊接装配区、电池组焊后检测区、电池组点胶上盖板区、检测清漆漆封区、检测下线区、物流线和中转库存区等功能区域。生产线采用流线实现各个区域串联和中间库存区的物流周转，实现电池组的自动物流，提高生产效率。该方案能够满足热电池组装配工艺的要求，提高生产效率和质量，为热电池组的生产提供了一种新的解决方案。

6.未来展望

随着热电池技术的不断发展，其装配工艺和生产线设计也需要不断改进和完善。未来，热电池组装配生产线将朝着智能化、自动化、柔性化的方向发展，并与其他先进技术如机器人技术、人工智能技术等进行深度融合，进一步提高生产效率和质量，降低生产成本，推动热电池的快速发展。

参考文献

[1]宋卫兵,孙现忠,康二维,等.热电池新型正极材料的制备与性能研究[J].电源技术,2024,48(07):20361-20368.

[2]田雨萌,刘海瑞,田原,等.热电池反应界面研究进展[J].电源技术,2024,48(04):606-611.

[3]苏永堂,王超,宋维相,等.热电池安全性设计和验证的研究[J].电池工业,2024,28(02):53-56+77.

[4]杨煜,热电池极片智能装配系统.四川省,成都拓源仲玛科技有限公司,2023-07-27.
