用户站低压配电柜改造技术研究

关键字：用户站；低压配电柜；改造技术；研究

引言

在工业与商业用电场景中，用户站低压配电柜作为连接中压系统与终端设备的枢纽，功能涵盖电能分配、控制与保护。当前，用电负荷复杂化与智能化管理需求，使传统配电柜的设备老化、功能局限等问题日益凸显。如何通过技术改造提升其可靠性与智能化水平成为焦点。

一、用户站低压配电柜概述

用户站低压配电柜是电力系统中负责电能分配、控制与保护的关键设备，在工业生产、商业运营及居民生活用电等领域广泛应用。作为连接中压配电系统与终端用电设备的枢纽，其性能优劣直接关系到供电可靠性和用电安全。配电柜内部集成断路器、接触器、继电器等多种电气元件，通过合理的电气连接与布局，实现对电力的精准分配和灵活控制。

从结构上看，低压配电柜通常由柜体、一次回路和二次回路组成。柜体作为框架，为内部元件提供机械支撑与物理防护，同时具备良好的散热性能和电磁屏蔽能力。一次回路负责电能传输，通过铜排或电缆将电能分配至各个支路；二次回路则用于监测、控制和保护，包含各种传感器、控制器和信号传输线路，可实时采集运行数据，依据预设逻辑对电路进行分合操作。

工作过程中，来自变压器的低压电能经进线开关进入配电柜，再通过母线分配到各出线回路。断路器作为核心保护元件，当电路出现过载、短路等故障时迅速切断电流，避免事故扩大；智能监测装置则持续采集电压、电流、温度等参数，为运行维护提供数据支持。随着用电负荷不断增长和智能化需求提升，传统低压配电柜逐渐暴露出设备老化、保护功能单一、运维效率低等问题，对其进行技术改造成为保障电力可靠供应、提升用电质量的必然选择。改造不仅能优化配电系统性能，还能满足节能环保要求，为电力系统的可持续发展奠定基础。

二、用户站低压配电柜改造关键技术

（一）智能传感与实时监测技术

用户站低压配电柜运行状况的精准掌握对保障供电稳定至关重要。智能传感与实时监测技术于配电柜母线、触头、电缆接头等关键部位部署多元传感器，搭建起全面监测体系。温度传感器融合红外测温与光纤测温技术，能以0.1℃的高精度捕捉设备温度细微变化，即便设备处于满负荷运行状态，也能及时发现潜在过热隐患。电流传感器借助霍尔效应原理，实现对各支路电流数据的实时采集，精度达 0.5% ，满足复杂用电场景下的精准监测需求。采集的大量数据经无线通信或光纤传输至智能终端，依托大数据分析与机器学习算法，构建配电柜运行状态评估模型。该模型不仅对设备健康状况量化评分，还能预测未来72 小时内的故障概率，故障预警准确率比传统人工巡检提升超 60% ，为预防性维护提供可靠依据，有效降低故障发生率，保障电力稳定供应。同时通过对历史监测数据的深度挖掘，可分析设备运行规律，为配电柜的优化运行提供数据支撑。

（二）数字化智能控制与保护技术

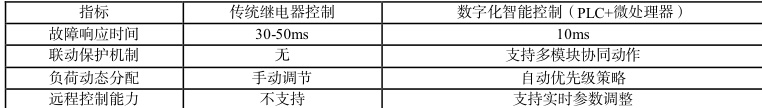

传统配电柜控制与保护功能分离，响应速度和准确性不足。数字化智能控制与保护技术以可编程逻辑控制器（PLC）和微处理器为核心智能控制单元，取代传统继电器控制回路。这些智能单元具备强大数据处理和逻辑运算能力，对故障信号响应时间仅10 毫秒，较传统保护装置动作时间缩短 70% ，能够在瞬间识别并处理异常情况。基于数字化通信协议，各控制与保护模块实现信息交互，形成智能化联动保护机制。当遭遇短路故障时，主断路器迅速切断电源，同时相邻支路负载转移装置自动启动，确保非故障区域重要负荷持续供电，整个过程无缝衔接。系统还可通过预设的优先级策略，对不同等级的负荷进行动态分配。通过实时分析优化配电柜运行参数，设备运行效率可提升 15%-20% ，减少因保护不及时或误操作造成的设备损坏和停电损失。结合远程控制功能，运维人员可在后台对配电柜进行参数调整和状态监控，进一步提升运维效率。

（三）模块化设计与快速维护技术

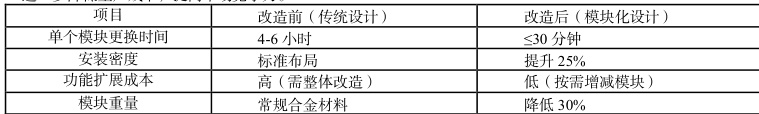

应对配电柜设备老化及功能升级需求，模块化设计与快速维护技术成为改造重点。该技术将配电柜进线、出线、计量等功能模块标准化设计，各模块为独立功能体，通过预制接口与母线系统快速连接。采用模块化设计后，单个功能模块更换时间从数小时大幅缩短至30 分钟内，显著减少停电检修时长，最大程度降低对用户用电的影响。在材料和结构上，选用高强度轻质合金与新型复合材料，模块重量降低 30% ，机械强度和防护性能却得以增强，有效提升模块的运输便捷性和安装效率。模块化布局优化内部空间，设备安装密度提高 25% ，节省占地面积，适用于空间有限的用户站环境。并且模块化设计方便后期功能扩展和技术升级，用户可按需灵活增减模块，降低改造成本与施工难度，提升配电柜通用性和适应性。模块的标准化设计也便于实现批量生产，进一步降低生产成本，提高市场竞争力。

（四）节能降耗综合优化技术

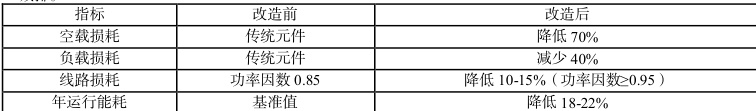

在能源成本上升和“双碳”目标要求下，节能降耗综合优化技术对配电柜改造意义深远。从电气元件选型着手，采用非晶合金变压器、低损耗断路器等高效节能设备，相比传统元件，空载损耗降低 70% ，负载损耗减少40% ，大幅降低设备自身能耗。优化配电柜内部电路拓扑，运用无功补偿技术，智能电容器组实时跟踪系统无功需求并自动投切补偿电容，将功率因数提升至0.95 以上，减少线路损耗 10%-15% ，提高电能传输效率。散热系统配置智能温控变频风扇，依设备温度自动调节转速，能耗较传统定速风扇降低 40% ，在保证散热效果的同时降低能耗。引入能量管理系统，实时监测分析各支路电能消耗，结合用电规律优化负荷分配策略，削峰填谷，进一步降低整体能耗。另外该系统还可对用电数据进行统计分析，生成详细的能耗报表，为用户制定节能计划提供依据。实践表明，经此技术改造的配电柜年运行能耗可降低 18%-22% ，既节省用户电费开支，又助力节能减排。

（五）安全防护与环境适应强化技术

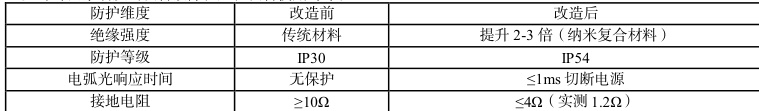

保障用户站低压配电柜安全稳定运行，需强化安全防护与环境适应能力。安全防护层面，采用多重防护设计，柜门配备机械联锁与电子密码双重锁定，防止误操作和非法侵入。内部安装电弧光保护系统，在电弧产生1毫秒内迅速切断电源，将危害降至最低。应用新型纳米复合绝缘材料，其绝缘强度是传统材料的2-3 倍，有效预防绝缘击穿事故，即便在长期高电压运行环境下，也能保持稳定的绝缘性能。在环境适应性上，针对潮湿、粉尘、高温等恶劣环境，对柜体进行密封防尘防水处理，防护等级达IP54 以上；智能除湿装置与通风散热系统联动控制，维持柜内干燥环境，避免因凝露损坏电气元件。针对高温环境，优化柜体散热结构，增大散热面积，结合热管散热技术，将柜内温度控制在设备正常运行区间。还可配置温湿度传感器，实时监测柜内环境参数，并根据设定阈值自动调节除湿和散热设备的运行状态。这些技术大幅提升配电柜安全性能和环境适应能力，减少外部因素引发的设备故障，延长设备使用寿命。

三、案例分析

（一）项目概述

本项目为石门一路 333 弄静安四季商业用户站低压配电柜改造工程，涉及两组变压器及配套低压柜的更新改造，包含联络母线拆除与复位、临时供电系统搭建等核心内容。主要工序包括高压电缆头绝缘恢复、低压柜母线排现场制作、变压器空载损耗测试等，需严格遵循《低压成套开关设备和控制设备》规范，对施工工艺的精准性与智能监测技术的融合应用要求较高。

（二）技术难点与解决对策

1 临电系统与智能监测技术的协同应用障碍

临时配电柜采用传统继电器控制，无法接入项目设计的智能监测系统，导致临电回路的电流、温度等关键参数无法实时采集，难以通过智能传感技术预判设备异常。同时，临时电缆长度达50 米，其阻抗参数与原有保护装置定值不匹配，可能引发越级跳闸或保护拒动。

解决对策：在临时柜内加装边缘计算网关，通过协议转换模块将传统模拟量信号转换为数字信号，接入智能监测平台的通信延迟控制在200ms 以内。采用高精度霍尔电流传感器（变比2000/5，精度0.2S 级）与无线测温模块，对临电回路关键节点实施高频次监测，数据采集频率提升至10Hz。利用电力系统分析软件重新计算短路电流，将过流保护动作时间从 0.4s 调整为 0.2s，并通过模拟相间短路试验验证，保护装置实际动作时间稳定在 180ms，满足规范要求。改造后，临电系统的故障预警覆盖率从 0 提升至 95% ，有效保障施工期间供电连续性。

2 老旧柜体智能化改造的空间与接口限制

原低压柜体深度仅 800mm ，无法容纳新型模块化智能配电柜（标准深度1000mm），且一次母线室与二次控制回路空间划分不合理，导致数字化控制所需的PLC 控制器、通信模块等设备安装空间不足。此外，旧柜体接地电阻值为10Ω，不满足现行规范≤4Ω 的要求，需在有限空间内完成接地网络改造。

解决对策：采用“柜体扩容+功能分区”技术，在原有柜体后方增加 200mm 深度的扩展舱，通过高强度铝合金框架与原柜体刚性连接，形成独立的智能控制模块安装区域。一次母线室采用绝缘铜管母线替代传统铜排，将相间距离从 125mm 压缩至 100mm ，释放 30%空间用于布置智能监测元件。接地系统改造中，植入三维立体接地网并注入降阻剂，最终实测接地电阻值降至1.2Ω。模块化改造后，单台柜体的智能元件安装数量提升至18个，较传统方案效率提高 50% ，实现智能控制技术的完整落地。

3 夜间施工环境下的技术应用效能瓶颈

夜间作业时，配电柜内部光照强度仅50lux，低于标准要求的150lux，导致数字化控制界面操作失误率较白天增加 30‰ 。同时，临时照明设备产生的电磁干扰可能影响智能控制器信号传输，分合闸指令最大延迟达500ms，影响控制时效性。

解决对策：部署智能照明调控系统，在柜体内部安装LED 条形灯带，通过光敏传感器自动调节照度至200lux，并采用防眩光设计避免反光干扰。引入增强现实（AR）眼镜辅助操作，通过实时叠加虚拟指引信息（如接线端子编号、参数设置界面），将夜间操作失误率降低至 5%以下。对智能控制器电路板进行电磁兼容改造，增加金属屏蔽罩并选用双层绞合屏蔽电缆，将指令延迟稳定在50ms 以内。上述措施显著提升了数字化控制技术在复杂环境下的应用可靠性。

4 高频闪谐波对电气线路的影响

项目改造中，LED 灯广泛使用产生高频闪谐波，导致线路电压畸变率超标（最高 16% ），电容柜因谐波电流过载发热严重（65℃），且易引发保护装置误动作。传统无源滤波技术无法动态跟踪谐波变化，治理效果不足。

解决对策：在电容柜旁并联安装模块化有源滤波装置（APF）。该装置通过高精度电流传感器实时采集谐波信号，经DSP 处理器快速计算生成相位相反的补偿电流，实现对高频闪谐波的动态抵消。装置采用即插即用设计，利用原有电容柜安装空间，且无需中断主供电回路。改造后实测数据显示，谐波畸变率降至 4.1% ，电容柜温度回落至42℃，线路损耗降低 9.5%_c 。同时有源滤波装置与智能监测系统联动，可实时显示谐波分量占比及补偿效率，为后期运维提供数据支撑。

（三）个人心得体会

参与静安四季商业用户站改造项目，我深切体会到电力系统改造需在传统与创新间寻找平衡。临电系统与智能监测的协同困境，让我明白传统设备的数字化升级关键在于“系统对话”——边缘计算网关的协议转换功能，本质是为老旧设备赋予数据交互能力，这种“技术破壁”思维为后续谐波治理提供了方法论参考。柜体空间改造中，绝缘铜管母线的间距压缩与三维接地网的精准施工，印证了工程创新源于对细节的极致把控，毫米级的调整背后是对材料性能与电气原理的深度解构。

项目实践更揭示了技术应用的场景适配逻辑：夜间施工通过智能照明与AR 眼镜优化操作环境，证明“以人为本”的技术嵌入能反向提升数字化工具效能；高频闪谐波治理中，有源滤波装置的动态补偿闭环，展现了现代配电系统从“被动响应”到“主动预判”的进化方向。这些经历让我确信，电力改造的核心竞争力在于跨领域协同—融合电气原理、信息技术与工程管理，以系统性思维打破专业壁垒，在传统基建的智能化跃升中，既要做技术迭代的“加法”，更要悟场景适配的“减法”，最终实现设备性能与人机协同的双重进化。

结语

用户站低压配电柜改造需兼顾技术先进性与场景适配性。从结构优化到智能技术集成，从临电系统设计到复杂环境施工，各环节均需以提升设备性能与施工效率为目标。而案例中采用的模块化扩容、协议转换、AR 辅助操作等技术，也有效解决了空间限制、系统兼容与夜间作业效率等问题，验证了智能监测、数字化控制等技术的工程价值。未来发展中，应进一步推动改造技术的标准化与预制化，探索数字孪生等新技术在改造预演中的应用，通过多技术协同优化，实现配电系统从“被动维护”到“主动智能”的模式转变，为用户站低压配电柜的可持续升级提供更具前瞻性的解决方案。

参考文献

[1]崔旸.低压配电系统升级改造[J].中国氯碱，2025，（02）：1-3+8.

[2]彭松龙，齐振胜，苏姗.肿瘤大楼低压配电柜改造技术要点[J].建筑电气，2023，42（01）：64-67.

[3]李大盛.浅谈低压配电系统的改造[J].西部广播电视，2022，43（03）：222-224+234.

[4]闫本芳.现代广播电视发射台站智能低压配电系统研究[J].广播与电视技术，2021，48（12）：100-102.

[5]雷宇明.五星级酒店低压配电系统局部改造问题梳理[J].铁道建筑技术，2021，（02）：161-168.
