关于管道工程建设管理平台数据批量汇总方法的研究

一、收集 PIM 系统表单

为了能自动化、批量化将 PIM 内的数据转入 Access 数据库，以供后续的数据加工使用，首先需要将待收集的数据采集项目从系统中下载，并观察分析其数据结构和形式。

通过统计分析，现阶段涉及到的数据采集项目有 49 项，共计 95 个数据移交模板。个别采集项目的数据文件内存在多个表格的情况.

在对所有数据移交模板进行仔细分析后，可得出以下数据结构和形式的规律：

1、所有 Excel 模板文件内每个 sheet 表的 A1 单元格为移交模板的表名称；

2、移交模板的第五行，是采集数据的起始行，前四行属于表头部分；

3、必填项目的名称后面都有一个红色的“*”字符；

二、建立 Access 表对象

由于从 PIM 平台导出的数据是 Excel 文件格式的，根据以往经验，使用 Excel 进行大批量数据处理分析会十分缓慢，且不容易维护，故需要另采取一种方式进行数据的存储和分析。

本次研究决定以 Access 数据库作为数据的存储和处理媒介，作为轻量级桌面型数据库，Access 在处理百万数量级以下的数据任务时是十分高效的。由于 Excel 文件需要导入到 Access 数据库中，因此，需要在 Access 数据库中一一建立这些数据的表对象，并使用中文表名进行命名，同时需要建立一个中文表名与英文表名对照的目录表，方便以后数据调用。

三、明确原理流程

本次研究的基本思路为将外部 Excel 文件数据批量导入至 Access 数据库内，并建立窗体界面方便今后维护使用。数据导入方法的核心为 insert语句，但是鉴于 Excel 数据模板结构和 Access 数据库的设计约束等因素，直接使用 insert 语句导入数据会出错，因此在使用该方法前还需解决以下几个问题：

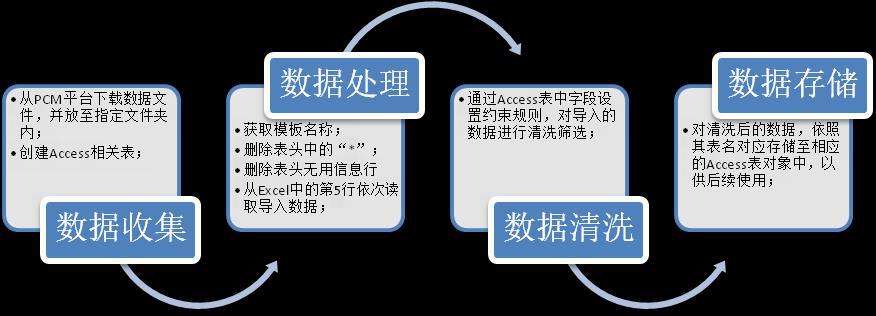

（1）如何获取每一个 Excel 文件中每一个 sheet 表中的数据；（2）如何确定 Excel 文件中 sheet 表与 Access 表对象的对应关系；（3）如何将 Excel 文件 sheet 表中表头部分内的“*”字符批量去掉；（4）在前 1-3 问题处理后，如何将 Excel 文件 sheet 表中表头部分中的前三行批量删除掉；通过深入的思考、研究并经模拟测试，上述四个问题的解决方案已确定，具体如下：（1）通过遍历读取每一个 Excel 文件中每一个 sheet 表中 A1 单元格的值，获取模板名称；（2）通过获取的模板名称，借助 Access 中建立的目录表单对象查找对应名称的表对象；（3）使用 Replace 函数在读取数据阶段将 Excel 文件 sheet 表中表头部分内的“*”字符批量去掉；（4）从 Excel 文件每个 sheet 表中第一行开始，使用循环删除行的方法，直至 A2 单元格的值为“PROJECT_CODE”，此时再保留第一行，删除第二行。在综合了数据的结构形式，并考虑 Access 数据库的使用特点后，形成如下的原理流程：

四、具体实施

在明确了原理流程之后，下步即可开始具体实施环节，并依照“建立外部存储文件夹”、“创建 Access 文件”、“新建用户操作窗体”、“编写功能模块”的实施顺序展开：

1、建立外部存储文件夹

因后续 Access 数据库文件需要循环读取导出的 Excel 文件，因此需要将这部分导出文件统一放置在固定的文件夹内，以供读取和调用。

2、创建 Access 文件

为保证今后数据调取方便，在上一步建立的文件夹的同一路径上新建Access文档，并在其中根据不同的数据采集项目表格创建95个数据表对象，对每个数据表对象设定约束性规则，例如加入主键、字段类型、字段长度等。

3、新建用户操作窗体

从数据维护方便的角度考虑，在数据库内创建窗体对象，用于提供人机交互的友好界面，并根据需要在其中添加相应的功能按钮。

4、编写功能模块

施工数据的导入采取一键处理并批量导入的方式，因此功能按钮需要包含流程中所述的“数据处理”和“数据存储”的所有功能要求.

·从PCM平台下载数据文 数据处理 通过Access表中字段设 数据存储件，并放至指定文件夹 置约束规则，对导入的内； ·获取模板名称； 数据进行清洗筛选； ·对清洗后的数据，依照

·创建Access相关表； ·删除表头中的“*”； 其表名对应存储至相应·删除表头无用信息行 的Access表对象中，以·从Excel中的第5行依次读 供后续使用；数据收集 取导入数据； 数据清洗

五、运行测试

在完成代码构建的基本编译调试后，即可开始数据批量汇总的最终测试阶段。

1、从 PIM 下载采集数据，并放至指定文件夹内。本次测试共导出 Excel文档 1120 个。

2、打开用户操作窗体界面，使用功能按钮导入数据。

窗体界面的左上角区域为用户操作区域，包括为三个为系统提供数据的导入路径和功能按钮。其中导入路径可以使用系统默认设置的路径，也可以使用用户自定义的路径。但是该路径下应存放所有下载待处理的 Excel文件，即已下载的 1120 个 Excel 导入模板文件。

用户操作区域的下方为数据数量统计显示区，用以显示当前系统内所有施工数据表中分别存在的记录条目数。

用户操作区域的右侧为记录用户或系统操作的操作日志记录区域。

在选择好施工数据导入路径后，点击其后面的“导入”按钮，开始数据批量导入并处理：

在数据导入完成之后，数据数量统计区域将自动更新，即显示导入数据后当前系统内的数据数量，为用户提供数据决策和审查支持。

六、后记

在完成了数据批量汇总收集的功能之后，即可使用这些数据进行数据分析、数据处理操作，以完成各种复杂的操作功能，例如智能生成可视化图表、智能编制管道安装记录、自动生成上报监理、业主单位的各类统计表格等，数据批量汇总对后续的数据处理操作有着深远的影响和意义。
