创新型烘干熨烫一体机的设计

一、工作过程简介

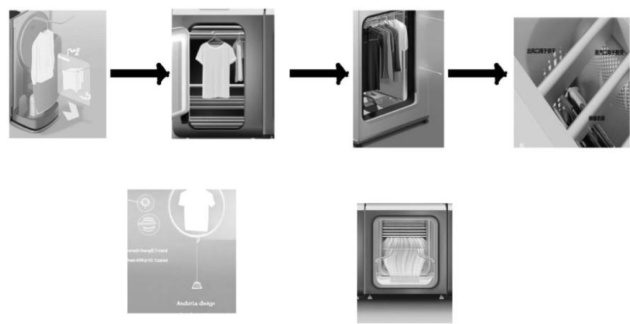

本创新式的烘干熨烫一体机主要由衣物固定装置、烘干装置、传动装置、熨烫装置、杀菌装置等五大部分构成。该烘干熨烫一体机的工作原理如图 1 所示。首先，用户将清洁好的衣物放在衣物固定装置（伸缩衣架）上，关上舱门。用户操作开始后，烘干装置将电能转化为热能，使空气加热，进而实现衣物的干燥。烘干结束后，传动装置带动熨烫装置将衣物轻轻夹住，传动装置带动熨烫装置进行上下移动。从而实现衣物的全面熨烫，去除衣物表面的褶皱，将衣物表面变得柔软平整。熨烫时间结束后，传动装置带动熨烫装置离开衣物区域。杀菌装置会自动启动，对细菌病毒进行全面消杀，从而杜绝感染，即完成了对清洁衣物的一体式烘干熨烫流程。

二、烘干熨烫一体机的外观设计

烘干熨烫一体机采用直角梯形的外部结构，在减小占地面积的同时，实现高效的多功能集成。辅以面润的侧角，使产品更具有家居感的问时，具有极强的稳定性，避免了产品倾倒而产生的危险情况。顶部配有数据显示版,可同时显示一体机的温度、湿度以及风速。正面偏上的位置设计了紫外线感应头。正面底部配有呼吸灯，待机状态为常亮，工作状态为闪烁。两侧装配条纹状的散热孔。背面底部配有水箱口，通过水管接入水使用。采用一体成型的内部结构，不露拼接使用，使用方便，不易损坏。用户将待处理的衣物放入机内，大容量内筒可一次性容纳 5-8 件标准衣物，减少分批操作的麻烦。具备高效热风循环，垂直柱状一体化设计结合 360^∘ 立体温控系统均匀分布热量，避免局部过热或熨烫不均，提升处理效率。衣服处理完成后，用户可直接取出即穿衣物，全程无需复杂操作，真正实现“放取即用”的极简体验。

三、衣架装置

本设计的创新型可伸缩衣架装置，通过空间折叠与自适应调节系统，实现了设备的小型化和功能定制化。基于旋臂连杆传动原理的伸缩结构，采用多级滑轨布局，可连续调节衣架长度，以适应不同衣物尺寸和熨烫需求，同时减少收纳体积。衣架表面的仿生防滑组件和弹性夹持机构，能有效固定不同材质的衣物，防止熨烫时的位移。主体结构采用高热稳定性复合材料，保持高温下的尺寸稳定性，降低织物损伤风险。智能感应单元和人体工程学设计的接口，实现衣物的快速定位和安全固定。这种集成化设计为家用熨烫设备的开发提供了新的技术方向。

四、传动装置

装置的动力传动系统采用模块化布局，集成行星齿轮组和蜗轮蜗杆机构于顶部空间。通过优化设计，实现烘干和熨烫模式的无缝切换。湿度传感器检测烘干结束，驱动电机响应指令，动力通过二级减速机构传递至熨烫机构。熨烫组件多轴联动，根据算法自适应覆盖衣物表面，保持恒定压力完成作业。传动路径中设有扭矩反馈装置，实时调节功率匹配织物需求，弹性联轴器消除装配误差。集成化传动方案缩短动力链，降低能耗，提升响应速度，为智能熨烫设备提供创新设计。

五、烘干装置

本装置采用高效立体烘干系统，结合智能温控与气流优化设计，确保衣物快速干燥且蓬松平整。内置多向出风口，配合循环热风技术，实现 360^∘ °均匀烘干，避免局部过热或干燥不均。同时，蒸汽口智能协同工作，在烘干阶段释放蒸汽，辅助衣物的烘干。烘干过程中，伸缩衣架自动展开，支撑衣物保持最佳形态，防止褶皱。正面呼吸灯提示，待机时呼吸灯常亮（冷白光），工作时转为动态闪烁（暖黄光），直观显示运行状态。顶部数据显示屏，实时监测并反馈温度（ 30-80^∘C 可调）、湿度（ 10%-60%RH, ）及风速（三档可调），用户可随时掌握烘干进度，并支持触控调节。

六、熨烫装置：

熨烫装置是设计的核心，采用热蒸汽喷洒系统，根据衣物材质和厚度实时调整热量和蒸汽量，达到最佳熨烫效果。装置具备智能调节功能，自动选择熨烫模式，确保高效节能。熨烫过程高效且保护衣物，避免损伤，提供安全便捷体验。双曲柄滑块运动设计，带有六边形密排锥形孔蒸汽孔的蒸汽板，实现细致熨烫。 180^∘ 相位差配置的双曲柄机构，提高运行效率和蒸汽利用率。上板和下板运动轨迹方程精确控制运动，实现高效熨烫。

微孔矩阵采用六边形密排布局，最大化利用空间，提高效率。锥形孔结构设计提升蒸汽流速 23% ，提高蒸汽利用率。蒸汽板均匀释放热蒸汽，确保衣物充分熨烫。配备高灵敏度传感器检测衣物褶皱，实现协同熨烫效果。

七、杀菌装置：

在设计的最后阶段，衣服需进行杀菌处理。本智能杀菌装置基于多模态协同灭活机理，集成于熨烫系统蒸汽工作流，形成闭环可控的病原体消杀体系。系统采用 UVC-LED 阵列、介质阻挡放电等离子臭氧与温控纳米银离子缓释三重技术耦合，智能决策杀菌模式。针对不同面料，系统启动相应的杀菌方式。在机械设计上，紫外模块以 45^∘ 倾角嵌入蒸汽板侧翼，等离子发生器集成于蒸汽管路，介孔二氧化钛载银涂层通过蒸汽温度调控离子释放动力学。经 ISO20743 标准验证，该装置对金黄色葡萄球菌灭活率达 99.998% ，臭氧残留与紫外泄漏严格符合医疗设备安全标准，整机能耗仅增加 12% ，形成多层次防护网络。

八、发展前景：

这款烘干熨烫一体机以空间集约化、流程智能化、杀菌医疗化三大创新，满足城市家居需求。其直角梯形结构和 5-8 件容量设计，覆盖 90%都市公寓，节省 68%空间。技术创新包括双曲柄相位补偿机构和六边形密排微孔矩阵，实现低能耗，配合三重动态杀菌系统，通过医疗级认证。

参考文献

[1]郭辉.小型自动烘干熨烫一体机的设计与研究[D].大连交通大学,2023..

[2]张丽,赵俊才,文仁兴,等.一种舒适便捷的洗烘一体机创新设计[J].日用电器,2023,(02):96-99.
