EH 油泵出力不足的故障分析与处理

0 引言

图木舒克热电有限责任公司 EH 油泵采用的是美国威格土公司生产的PVH074 系列轴向柱塞泵。应用于1、2 号机组上的是其中一种轴向恒压变量泵，它能使油泵运行中的出口压力在一定流量范围内保持恒压。具有压力响应快，噪音低等优点。

1 EH 油泵简介

1.1 主要技术参数

额定工作压力： 25MPa ，瞬时可达 28MPa ；

可调压力范围：7-25MPa，泵可在此压力范围内穏定工作（恒压）；

输出最大流量：102L/min（可设定最大流量，设定流量 ⩽102L/min ）；

响 应 时 间：0.1S

当调定泵出口压力后 (7-25MPa 之间 )，EH 油系统就将在此压力下工作，并能保持恒压，压力波动值不会超过 ±0.2MPa 。其输出流量可根据系统需要自动增加或减小。但流量超过设定值后，其出口压力会因流量增大而不规则减小。如：设定流量 60L/min ，则出口流量超过 60L/min 后，泵的出口最大压力或工作压力随流量的增加而不规则减小。

1.2 油泵调压方法

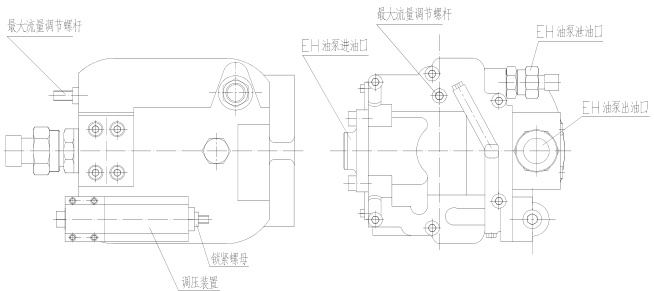

油泵开始调试前，其油质必须合格，油温最好达到 25°C 以上，以避免油泵损坏，其调压方法可按以下步骤进行（参照图1）：

a. 检查油泵的最大流量调节螺杆已顺时针拧到底，使油泵设定流量达到102/min ，锁紧螺母已锁紧；

b. 启动泵前向泵内灌入与 EH 油箱内相同规格的抗燃油，直到泵内的空气完全排出。可采用手盘电机或油泵联轴器的方法注油；

c. 电机电源接线完毕后，点动电机，检查电机转向。从电机向泵端看，电机的转向应为顺时针方向，如果不是则调整电机电线的相序，使电机转向为顺时针。

d. 打开EH 油系统泄压阀，启动EH 油泵，使泵在无负载条件下运转10 分钟，使泵内各零部件得到充分磨合（新泵在投入使用前必须要做）。然后慢慢关闭系统泄压阀，使压力达到 2MPa，穏压 5 分钟，再慢慢关闭系统泄压阀，并结合泵的调压装置使系统压力分别达到 5MPa、10MPa 分别保压 5 分钟后，然后使系统压力达到 14.5MPa（油泵出力高于 14.5MPa ），此时达到 EH 油系统额定工作压力。

2 案例一：系统内漏造成EH 油泵出力不足

2.1 故障回顾

2019 年 9 月，我司 2 号机组 EH 油系统检修结束后调整 EH 油泵出力，当压力调整到 13.5MPa 后，无论如何调整 EH 油泵调压装置，系统压力均保持在13.5MPa，无法增大系统压力。切换至备用泵后，出现相同的故障。检查系统流量，发现流量计顶表，超过了油泵输出最大流量 102L/min 于是判断，系统存在较大内漏，在保持油泵运行的状态下对系统泄漏点进行排查，排查过程如下：

a. 检查蓄能器放油阀，确认各蓄能器放油阀全部关b. 检查EH 油母管泄压阀，确认泄压阀关闭；

c. 采用触、听的方法，排查各油动机是否存在内漏。

在经过一系列的排查后，发现 2B 小机高压调节汽门油动机内部泄漏声大，油动机 MOOG 阀、卸载阀温度较高。于是关闭该油动机进油手动阀后，系统流量迅速下降至正常范围，压力顺利调至 14.5MPa_⨀ 。该故障成功解决。事后热工检查 2B 小机高调门 MOOG 阀的接线，发现线路接错，导致了高压供油与有压回油管路导通，从而造成了系统内漏大。

2.2 原因分析总结

PVH074 系列柱塞泵为定压变流泵，在其工作范围内，不超设定流量的前提下，该泵可保持恒压运行。一旦系统用油量大，超过了泵的设定流量后，此类泵就不能维持恒压，压力会迅速下降。

我司的 EH 油系统在机组正常运行时，泵的流量大约 20-30L/min ；打闸状态下泵的流量不会超过 60L/min_⨀ 。若发现泵的流量超过了 102L/min 时，即可以断定，系统存在内漏。其排查方法可参考本次故障的排查过程，现场经验表明，

该方法有效且省时。

3 案例二：泵的最大流量调节不当造成油泵出力不足

3.1 故障回顾

2020 年 8 月，1 号机组 EH 油系统检修结束后调整 EH 油泵出力，当压力调整到 12MPa 后，无论如何调整 EH 油泵调压装置，系统压力无法上升。检查系统流量发现流量仅 45L/min ，处于正常工作范围内。检查泵体泄油口处回油管，发现管内温度较高，流量较大。于是检查泵体的最大流量调节螺杆，发现调节螺杆锁紧螺母松动，最大流量调节螺杆存在误动的可能。

对策：针对以上情况，采用顺时针方向旋转最大流量调节螺杆，直到不能拧动为止，然后拧紧锁紧螺母。采用该方法后，油泵的压力顺利调至 14.5MPa 该故障成功解决。

3.2 原因分析总结

PVH074 系列柱塞泵为定压变流泵，在最大工作流量设定后，该泵可设定恒压运行的流量范围便被确定下来。一旦系统用油量超过设定流量，该泵的工作压力便不能维持设定值恒压运行，其压力会随系统流量的增加而下降。

4 结论

EH 油泵出口压力低的现象在日常维护及机组大小修后启动中常见，如何根据系统参数正确判断原因是及时解决故障的关键之所在。本文结合了两起EH 油泵出力不足故障的实际处理经过和处理结果，论述了故障的原因，总结了处理方法。现结合上述内容，将EH 油泵出力不足的常见原因和对策归纳如下，便于以后工作中参考：

a.EH 油系统泄漏过大，存在导通高压油管与回油的泄漏点。

解决对策：可按照案例一中的方法对系统进行排查，该方法一般情况下都能解决问题，查找到系统泄漏点，若不能找到泄漏点，需要对系统其它部位，如：危急遮断控制块、油泵出口控制块等有可能将高压油管道直接导通回油的设备进行一一排查。

b. 误动泵的最大流量调节螺杆或泵的设定流量值偏小，使泵的最大输出流量变小，不能满足系统正常运行的需求。

解决对策：松开调节螺杆上的锁紧螺母，顺时针方向旋转调节螺杆，直到不能拧动为止，然后拧紧锁紧螺母。

c. 误动泵调压装置上的调压螺杆或调压装置设定值偏小。

解决对策：松开调压螺杆上的锁紧螺母，顺时针方向调节调压螺杆，增大EH 油压，当母管压力达到14.5MPa 时，停止调节，拧紧锁紧螺母。

d. 泵体本身故障或泵内泄漏过大。

解决对策：此时泵已损坏，不能满足要求，采用更换新泵，新换上来一定要根据油泵调压方法进行重新设定，否则新泵寿命将受到极大影响。
