老旧建筑修缮中电气管线暗敷设的标准化控制与验收

引言

老旧建筑修缮过程中电气系统改造常因结构复杂、空间局限与标准缺失导致暗敷管线施工存在安全隐患与验收障碍，尤其在墙体结构承载能力与管线分区布设冲突日益显现的背景下，亟需构建一套具备工程可行性与质量闭环特征的标准化控制体系。本文聚焦机关大院四号楼修缮项目，以工程实际工况为基础，围绕墙体开槽条件与路径约束展开结构分析，在此基础上构建规范化的施工技术路径与节点验收机制，旨在实现隐蔽工程全过程质量可控、资料可追与运行可持续的系统性保障。

1 工程案例分析

1.1 墙体开槽条件

在机关大院四号楼修缮工程中，电气管线暗敷设必须在结构边界可承受的范围内进行槽位开设作业，墙体材料的种类、承重性质与厚度决定了开槽区域的可行性与技术安全限值。砖混结构中，非承重填充墙厚度普遍在 100mm 至 120mm 之间，在此类墙体上进行开槽可行性较高，但需满足保护层厚度不少于 15mm 、导管槽深不超过墙厚的 30%的限制。剪力墙与承重墙开槽易引起剪应力集中，造成应力路径改变和承载失稳，不应作为暗敷通道的布设路径。墙体钢筋密集区需避免盲目切割，应使用钢筋探测仪确认钢筋布设与管线走向之间的交叉情况。槽宽需控制在导管外径的 1.5 至 2 倍范围，满足回填密实度要求且不破坏墙体整体性，转角区域弯曲半径应大于 6D 墙体基层的水泥砂浆层与管道保护层之间需有稳定粘结界面，不得存在空鼓或开裂。

1.2 路由布设约束

电气管线暗敷设中的路径规划须在满足电气功能完整性与建筑结构完整性的双重约束下进行布设优化，路径布设空间通常受限于墙体内腔、楼板层间以及吊顶结构空间。敷设路由需尽量保持平直，弱电与强电必须分区布设，间距应大于 30mm 且中间设置隔离带或金属管以防电磁干扰传导，强弱电交叉点不应超过 45°夹角，以减小干扰面积。在吊顶内进行水平布线时，需预留不小于 100mm 的净空高度用于导管敷设，且不得穿越设备检修口和空调风道回风路径，避免后期运维干涉。垂直布设时，导管应依附墙角或构造柱边，严禁自由垂悬布设影响稳定性与观感一致性。结构层中不可直接切割梁板进行埋管，宜沿梁侧或板底布设，槽位不得穿越楼板主次筋集中区。在卫生间、厨房等潮湿区域，导管布设需考虑防潮密封并远离热源与给排水管，导线接头不允许存在于管内。强电主路干线宜沿廊道顶部主轴线布设，弱电系统宜布设在空间边缘走线通道，避免与主干结构正面碰撞产生空间冲突，整体路由需结合电气终端位置统一规划走向。

2 管线敷设控制技术

2.1 开槽路径规范

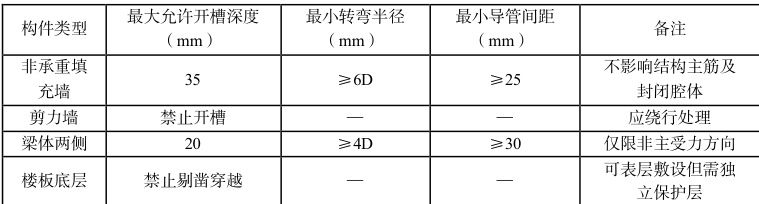

电气管线暗敷设过程中的开槽路径应严格限定在结构许可区域内，满足电气功能定位与结构完整性双重要求，确保槽位位置、深度、走向与建筑电气系统统一协调[1]。导管开槽宽度需大于管道外径1.5 倍，回填后形成密实保护壳体，防止导管外壁与水泥砂浆脱粘；开槽深度应限制在墙体总厚度的30% 以内，当墙厚小于 120mm 时不应超过 35mm ，否则将削弱承载截面引起结构局部应力突变。槽线走向应采取水平或垂直两种方式，不得斜向穿行，交汇部位需留足弯曲半径空间，转弯半径 R 应满足公式 R⩾ 6D ，其中 D 为导管外径（ 'mm ），以避免热胀冷缩状态下管道在槽角受力集中导致壁裂或接口失效。墙面开槽后管位必须远离已有钢筋构件，钢筋扫描应覆盖完整走向长度，并记录扫描图层数据，确保槽线位置不干扰主结构骨架。水平布线应自下而上依次分层，强电主干线沿地面通道布设，分支弱电线管可向上开槽至开关、插座、照明位置，导管间最小间距不得小于 25mm_⨀ 对墙体、梁体、柱体的开槽布设允许参数详见表 1，数据按常规砖混结构与混凝土框架建筑典型值进行确定：

上述数据必须在施工前完成实测对比验证，设计图上应标明导线走向与实际结构空间协调性，不得出现导管汇聚交错区域应力密集。在路径标注过程中，槽线必须避让结构主筋密集区和交汇节点，导管安装完成后应统一标注编码进行追踪归档。槽线放样应使用激光水平仪与壁面标记墨线结合方式，保障施工中管线定位的精准度。每条开槽路径形成后应由专人复核并与设计图逐项比对，确认无偏位、无超深、无违限现象后方可进行导管安装与封槽作业。

2.2 封槽保护措施

封槽作业需在电气导管敷设完成并经绝缘性、连通性测试合格后进行，操作过程需满足材料性能、结构完整性与施工可操作性的多重控制标准[2]。封槽材料应选用强度等级不低于 C20 的细石混凝土或高标号膨胀水泥砂浆，厚度不小于原墙面抹灰层 5mm，保证与原结构形成连续、均匀的粘结界面，避免回填层因干缩或界面脱粘而产生空鼓或龟裂。回填应自底向上分层压实，第一层厚度不超过 20mm ，使用木楔或橡胶锤轻敲密实，待初凝后再进行上层填塞，严禁一次性满槽灌浆。封槽区域养护期不得少于 48 小时，期间应覆盖湿麻袋维持湿度，环境温度低于 5℃时应采取加温措施保障早期强度生成。

导管进出墙体部位设柔性抗裂带封口，防止后期开裂位置成为应力集中源，涂刷界面剂时应覆盖槽壁至原墙面 2cm 范围，形成渐变粘结层。嵌缝砂浆与保护层表面应使用钢板抹压收光，确保导管轮廓无法外显，后期饰面层与原墙体贴合无脱壳风险。电气主干管封槽后需进行红外测温巡检测试，槽内管温与表面温差不得超过 3‰ ，超过则视为填充空鼓处理不实。

封槽完成后应开展成品保护管理，封槽区域张贴封闭标识，记录导管编号、回填时间与检验状态，汇入隐蔽工程施工资料档案；保护期内不得进行机械冲击或二次结构加载作业。所有封槽段应在验收合格后方可进入后续装饰阶段，其验收标准需同步电气绝缘值、导通检测与结构密实性综合评定。若封槽段出现强电多导管并行走线情形，封槽厚度需叠加导管最大直径 15mm 的附加保护层厚度。检验过程中，应采用回弹法测定封槽段抗压强度，其值不得低于 20MPa ，否则需重新剔凿处理。封槽保护技术作为隐蔽工程成品移交前的关键闭环环节，其合理性与规范性直接决定后期系统运行的稳定性与维修效率。

3 隐蔽工程验收机制

3.1 过程记录方法

电气暗敷管线工程属于典型隐蔽工程类别，需在不可逆施工节点前形成完整过程记录体系，用以支撑后期验收合规性与质量追溯精度[3]。记录方法以时间序列为轴，结合构件编码与图纸定位建立双重索引机制，确保信息可检索、图档可对照。每段导管布设完成后需现场拍摄影像资料，拍摄角度应覆盖槽位全长、接口节点与开关插座底盒位置，影像图像需附带比例尺标定与编码标签。导管、底盒、穿墙口等关键节点应单独编号，编号规则应依据系统分类设定，如 A1 代表强电主干线，W2 代表弱电语音管线，统一归入隐蔽工程分项台账中。所有拍摄资料需按《建筑工程施工质量验收统一标准》要求生成隐蔽验收表格与影像存档，影像分辨率不低于 300dpi，存储格式限定为 PDF 与原始图像双版本归档。槽体开设长度、深度及导管规格参数应填写在隐蔽记录表中，施工单位需在封槽前与监理单位双签确认数据一致性与实物一致性。为满足验收精准记录要求，应引入导管埋设路径长度计算公式L = ටቀΔxቁଶ+ ቀΔyቁଶ+ ቀΔzቁଶ，单位为 mm，用以记录空间立体路径走向的真实物理长度，便于后续检修定位与材料量核查。

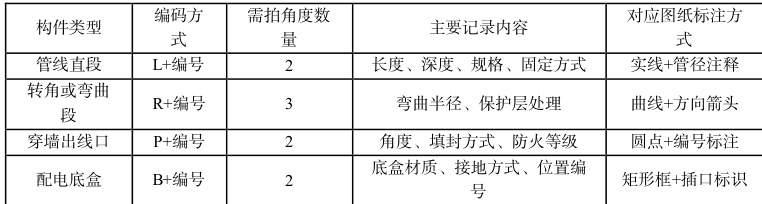

表 2 中所列构件均需在封槽作业开始前完成图像记录与表单归档，编号信息需与工程图纸及验收报告一一对应，保障形成严谨的技术记录闭环。整个过程记录体系不仅服务于当前施工阶段的质量控制，还构成后期故障排查、系统检修与维保更新的技术依据，具有长期可溯源价值。

3.2 节点验收流程

隐蔽电气工程验收需严格按照节点分段方式组织，每一验收节点必须具备物理界限、结构依托与功能独立性，常设于导管起止点、转角段、设备接口与穿墙出线处等关键控制位置。验收流程分为预验查勘、封槽前验收与封槽后确认三阶段，每阶段均需提供现场图像、图纸对照与材料参数实测结果。预验阶段核查导管规格、布设路径与构件协调性；封槽前验收聚焦于导管排列间距、绝缘性能、穿管率与底盒接地配置等关键指标，执行人员需逐项比对规范标准完成记录签字；封槽后则采用红外测温与回弹硬度检测手段判断填充层致密性与管位热稳定性。节点验收应全过程嵌入过程记录系统，确保图像、编号与构造数据一一对应，检验资料统一归入工程质量台账。每一验收节点处理完毕方可进入下一段施工，避免连续作业掩盖缺陷，确保每个封闭构造段具备可视可溯的独立质量闭环。监理单位对各验收环节应设立单独签字环节，施工方、监理方和设计方三方联合完成实测复核与文档备案。验收流程不仅是对工程质量的技术确认，更构成工程管理链条中保障成品移交安全性与系统稳定性的基础。

4 结柬语

本文围绕老旧建筑修缮中电气管线暗敷设的实际需求，系统分析了墙体开槽条件与路由布设约束明确了在结构约束下的敷设边界与路径选择标准，提出了完整的开槽与封槽标准化控制技术体系，并构建了全过程记录与节点化验收机制，实现隐蔽工程从施工到验收的质量闭环控制。本文所建技术路径为提升老旧建筑电气系统施工质量与可维护性提供了可复制的实践范式，未来应进一步推动该机制在复杂空间与智慧管控平台中的融合应用。

参考文献：

[1] 王建.基于 BIM 的装配式建筑电气管线与结构分离技术研究[J].绿色建造与智能建筑，2024，（12）：176-178.

[2]张科.装配式居住建筑电气管线分离技术研究[J].建筑电气，2024，43（11）：48-51.

[3]邢伟.建筑电气安装施工中存在的问题及处理方法研究[J].居业，2024，（03）：91-93.
