面向新能源汽车的电机电控系统的技术研究

1、新能源汽车电机与电控系统现状

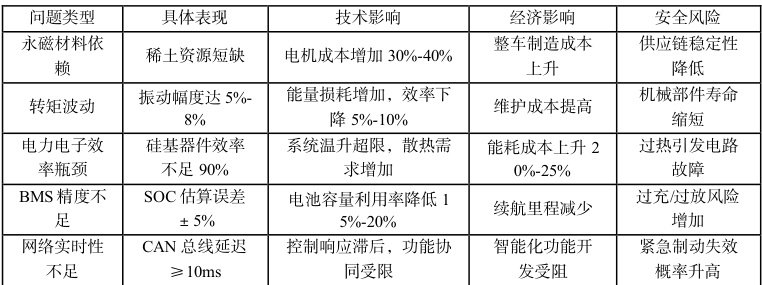

当前新能源汽车电机与电控系统主要存在以下问题（表 1）：

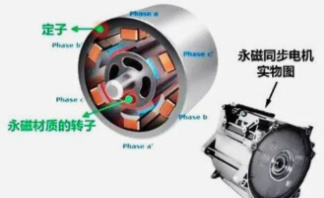

2.1 永磁电机技术创新

针对永磁电机对稀土材料的过度依赖及转矩波动问题，技术创新聚焦于材料替代与磁场优化设计。传统钕铁硼永磁体因稀土资源稀缺导致成本高昂，且高温工况下易发生不可逆退磁。为此，软磁复合材料（如软铁锂永磁体）成为重要替代方向。该类材料通过优化磁晶各向异性与掺杂工艺，可在宽温域（-40℃至 180‰ ）内保持磁性能稳定，磁能积达到 35MGOe，接近钕铁硼材料的 80% ，而成本降低50% 以上。例如，某车企在驱动电机中采用软铁锂磁极后，单台电机稀土用量减少 60% ，直接降低供应链风险。在抑制转矩波动方面，多段式磁极设计与 Halbach 阵列成为关键技术[1]。

多段式磁极通过分割永磁体并调整相邻磁极的充磁方向，实现磁场分布的平滑过渡，将转矩波动从 8%降至 3%以内。同时，Halbach 阵列利用特定磁极排布增强气隙磁场强度，使电机输出扭矩提升15%-20%_o 某型号电机应用该技术后，噪声水平降低 6dB，显著改善驾驶舒适性。此外，通过引入退磁预警算法，实时监测永磁体温度与磁场强度，可在失磁风险发生前触发保护机制，延长电机使用寿命。

2.2 电机拓扑结构创新

传统径向磁通电机因磁路冗长、空间利用率低，难以满足高功率密度需求。轴向磁通永磁电机（AFPM）通过定子与转子的同轴平行布局，缩短磁通路径 30%-40% ，功率密度较传统电机提升 25% 以上。以某款 AFPM 为例，其峰值扭矩达 320N⋅m ，重量仅 28kg ，较同功率感应电机减重 15‰

该结构特别适用于轮毂电机等紧凑型应用场景，可减少传动部件数量，降低机械损耗。重涡旋磁场设计进一步优化了转矩输出特性。通过转子上多个永磁体按涡旋状排列，形成梯度磁场分布，可在相同体积下实现扭矩提升 20%-30% 。同时，该设计通过抵消谐波磁场分量，将转矩脉动抑制在 下，避免因振动导致的轴承磨损问题[2]。另一创新方向为分数槽集中绕组技术，通过减少定子槽数与极对数的公倍数，降低齿槽转矩与铁损。此类拓扑创新不仅增强了电机性能，还为系统集成化设计提供了新思路。

2.3 电机智能控制技术创新

传统 PID 控制算法在非线性工况下适应性不足，导致能效与动态响应受限。模型预测控制（MPC）通过建立电机多物理场耦合模型，实时预测未来数毫秒内的状态变化，动态优化 PWM 调制策略。例如，某驱动系统采用 MPC 后，电流谐波失真率从 12% 降至 5% 以下，铜损减少 8% 。结合强化学习算法，可自主优化控制参数以适应复杂路况。

某测试平台显示，在频繁启停工况下，电机效率提升 4% ，续航里程增加 8% 。高精度传感技术为智能控制提供数据基础。基于隧道磁阻（TMR）效应的位置传感器，分辨率可达 0.01°，较传统霍尔传感器提升一个数量级，确保转子位置检测误差小于 0.1^∘ 。此外，分布式温度传感器网络可实时监测定子绕组热点，通过动态调整冷却策略，将温升控制在 15K 以内，避免绝缘老化[3]。在硬件层面，FPGA 与多核 DSP 的协同运算架构，支持复杂算法实时运行，响应延迟低于 10μs ，显著提升控制系统的鲁棒性与抗干扰能力。

3、新能源汽车电控系统技术创新

3.1 电力电子技术创新

针对传统硅基电力电子器件效率低、高温性能不足等问题，新能源汽车电控系统正加速向宽禁带半导体材料与高集成化设计转型。碳化硅（SiC）和氮化镓（GaN）因其优异的电热性能成为关键突破Π SiCMOSFET 的工作频率可达 100kHz 以上，较硅基 IGBT 损耗降低 60% ，系统效率提升至 97% ，同时支持 800V 高压平台，显著提升功率密度并减少散热需求。例如，某三电平逆变器采用全 SiC 模块后，体积缩减 40% ，散热系统重量减少 50% ，解决了高温环境下器件可靠性不足的痛点。无线供电技术（WPT）通过磁共振耦合实现非接触充电，效率达 92% ，避免了传统插拔接口的机械磨损与接触不良问题，延长了系统寿命。此外，多合一集成化设计成为主流趋势，如“三合一”电驱系统将逆变器、电机控制器与减速器整合，减少线束长度 30% ，传输效率提升 5%-8% ，同时降低电磁干扰风险。在封装技术领域，优化热阻与杂散电感设计成为关键，例如采用铜基板与氮化铝陶瓷基板的复合封装方案，可将模块工作温度上限从 175℃提升至 200‰ ，进一步释放宽禁带半导体的高温潜力。

3.2 电池管理系统创新

电池管理系统（BMS）的精度与热管理能力直接影响电池寿命与安全性。针对 SOC 估算误差大、热均衡控制不足等问题，基于电化学-热耦合模型的算法将 SOC 误差压缩至±2%以内，并通过机器学习预测电池老化趋势，实现寿命延长 20‰ 例如，某分布式 BMS 采用边缘计算架构，支持单电芯级实时监控，故障响应时间缩短至 10ms，有效防止过充/过放风险。热管理技术通过相变材料（PCM）与液冷系统协同，将电池组温差控制在 3℃以内。某车型应用热电半导体制冷技术，冬季续航提升 20% ，同时减少能耗 15%_oo 。在硬件层面，模块化 BMS 设计支持灵活扩展，例如将电池监测单元与均衡电路集成于单个芯片，减少线束连接点 80% ，降低接触不良导致的采集误差。此外，基于大数据驱动的优化策略通过分析历史充放电数据动态调整均衡阈值，提升电池组一致性，循环寿命测试显示容量保持率提高 10%_o

3.3 车载网络技术创新

传统 CAN 总线带宽不足（ ⩽ 1Mbps）导致控制指令延迟高、多传感器数据融合困难。以太网 TSN（时间敏感网络）协议支持 μs 级时间同步与 Gbps 级带宽，成为新一代车载网络的核心技术。某车型部署 TSN 后，自动驾驶指令传输延迟从 15ms 降至 0.5ms ，功能安全等级达到 ASIL-D，满足激光雷达与摄像头的高频数据交互需求。冗余设计与安全机制进一步强化网络可靠性。例如，环形拓扑架构结合双通道通信，单节点故障时仍可通过备用路径维持数据传输，网络可用性提升至 99.99%_⨀ 。在安全层面，端到端身份认证与入侵检测技术可实时识别恶意攻击，例如通过流量特征分析拦截异常数据包，避免关键控制信号被篡改。此外，V2X 通信集成 5G 与可见光通信（VLC），实现车-路-云协同能量管理。某测试场景中，VLC 技术通过 LED 信号传输路况信息，能耗仅为传统射频通信的 1/3，且抗电磁干扰能力显著增强。

4、结论

本文系统梳理了新能源汽车电机与电控系统的技术现状与创新路径，得出以下核心结论：材料与结构协同优化是降本增效的关键，智能化控制算法驱动性能突破，宽禁带半导体重构电控系统架构，车联网技术赋能全局协同管理当前仍需攻克稀土替代材料规模化生产、多物理场耦合控制算法优化及车规级芯片自主化等难题。未来研究应聚焦技术落地与产业链协同，以持续提升新能源汽车的市场竞争力与可持续发展能力。

参考文献

[1]张羽.新能源汽车永磁同步电机转矩纹波抑制探析[J].汽车测试报告，2023，（05）：61-63.

[2]汪茵.新能源汽车永磁同步电机无传感器的控制策略优化[J].专用汽车，2022，（03）：108-110.

[3]宋玉斌.新能源汽车永磁同步电机弱磁扩速控制研究[J].汽车测试报告，2022，（03）：64-66.
