电力工程中变电站施工技术分析

变电站施工技术是指在电力工程建设中，为建造具备电压变换、电能分配及控制功能的变电站设施，所采用的一系列专业化工程方法、工艺标准及管理措施，涵盖土建结构、电气设备安装、系统调试等全过程技术活动。其核心目标是通过规范化操作确保设施安全可靠、高效运行，并满足电力系统稳定性要求。

一、变电站施工技术定义

1.功能目标性技术。聚焦电压等级转换（升压/降压）、电能分配与控制功能的实现技术，包括变压器、GIS 设备、断路器等高精度电气装置的安装与调试工艺。

2.工程综合性技术。整合土建施工（如地下结构抗渗、模块化外墙拼接）、大型设备吊装（如百吨级设备厘米级定位）、电缆敷设及接地系统敷设等跨专业协作技术。

3.规范化与智能化技术。标准遵从性：严格遵循技术规范（如设计参数空间定义、几何约束条件设置）及安全标准（如带电作业规程）；数字化应用：采用BIM 参数化设计、多目标优化（平衡美学、结构稳定性与施工可行性）等智能化方法提升工程可控性。

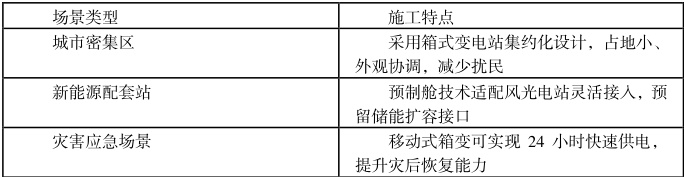

4.场景适应性技术。针对城市密集区、景观敏感区等空间受限场景，发展地下变电站集约化施工技术；针对运维需求，应用扩建改造中的不停电施工技术。

二、变电站施工技术重要性

变电站施工技术的重要性主要体现在保障电力系统可靠运行、控制工程风险、支撑电网升级及优化资源配置等方面，以下为具体分析：

1.保障电力系统可靠性与安全性。供电稳定性核心，施工技术直接影响变电站设备安装精度（如母线弧垂一致性、GIS 设备底座间隙控制），确保电能高效转换与分配，避免因设备故障引发电网瘫痪。安全防护基础，规范化的接地系统敷设、屏柜螺栓固定等技术措施，可预防漏电、短路等事故，满足防雷、防火等安全标准。

2.控制工程风险与成本。规避质量缺陷，土建与电气安装的协同管理可预防建筑裂缝、设备偏移等隐患；防水工艺优化能显著延长变电站寿命，减少渗漏导致的维修成本。缩短建设周期，预制舱技术通过工厂化生产与现场模块化组装，使施工周期缩短 30% 以上，降低人工与时间成本；智能化改造采用“预调试+网络先行”策略，减少停电损失。成本精准管控，标准化施工（如管线线性规划、材料用量规范）可避免资源浪费，高压柜、变压器等设备安装精度直接影响后期运维投入。

3.质量与安全风险防控关键。消除结构性隐患，通过混凝土强度控制（ ⩾ 设计值 120% ）、接地网改造（电阻 ⩽0.5Ω ）等技术优化，从源头防范设备故障和系统崩溃风险。降低安全事故概率，高危作业采用三维预演、智能安防检测（如人脸识别安全帽佩戴）等技术手段，使防护网设置达标率提升至 100% ，显著减少人员伤亡事故。

4.支撑电网升级与新能源适配。智能化转型基石，施工中同步部署自动化系统（如VLAN 配置、保护装置整定），为变电站实现远程监控、负荷智能调节提供硬件基础。新能源消纳关键，模块化变电站技术适配风、光电站的灵活接入，施工阶段预留储能接口可满足“双碳”目标下扩容需求。如预制舱式变电站通过集约化设计提升新能源配套能力，市场份额增至 25%_⨀ 。

5.促进区域经济发展。工业与民生供电保障，如变电站为水泥产业园区及农业提供稳定电力，施工质量直接关联区域产业链运转。应急响应能力提升，移动式箱式变电站的快速施工技术，可在灾害后24 小时内恢复供电，支撑民生与经济复苏。

三、变电站施工特点

根据现有搜索结果，变电站施工的核心特点可归纳为以下五个关键维度：

1.工程复杂度高。多专业协同，涉及电气安装、土建施工、自动化系统集成等多个领域，需协调设备布局与建筑功能分区。地理条件制约，选址多位于偏远平坦区域，需应对复杂地质（如深基坑支护、爆破干扰）及恶劣气候影响。

2.安全风险突出。作业风险密集，施工中存在触电、高处坠落、设备吊装倾覆等安全隐患，需严格执行带电作业规程。设备安装精度敏感，如GIS 设备底座间隙需厘米级调整，母线弧垂一致性要求高，细微偏差可能引发放电故障。

3.技术集成性强。智能化与机械化融合，预制舱技术实现工厂化生产与现场模块化组装，缩短工期 30%以上；同步部署 VLAN 配置等智能系统。特殊工艺要求，防水工程需优化材料选择（如ECP 围挡墙抗渗设计），变压器密封暴露时间严格限制 ⩽16 小时。

4.质量与经济性平衡难点。成本管控压力，高科技设备投入（如百吨级吊装机械）及专业人才需求推高施工成本。全周期质量敏感，土建裂缝、设备偏移等缺陷直接关联变电站寿命，但预算不足制约防水等关键工艺实施。

四、变电站施工技术关键环节

变电站施工技术关键环节主要包括前期精准规划、土建精细施工、设备高精度安装及系统化调试管理，各环节核心要点如下：

1.前期勘察与标准化设计。地质与环境适配，选址需综合评估地质承载力、地下水位及周边环境（如避开滑坡区）；避雷塔基础需按《建筑物防雷设计规范》（GB 50057）进行抗风抗震设计。模块化预设计，采用装配式复合外墙板、预制小型构筑物缩短工期；箱式变电站布局预留电缆通道及接地极位置，基础水平误差 ⩽5mm_c 。

2.土建施工核心控制点。基础工程精度，基坑开挖深度 ⩾1.5m ，底部尺寸比设备底座宽 0.3- 0.5m ；钢筋绑扎间距误差 ⩽5mm ，混凝土浇筑后分层夯实回填土。防水与结构稳定性，地下管线施工需 ECP 围挡墙抗渗设计，变压器密封暴露时间 ⩽16 小时；钢结构支架加固需满足设备承重与抗震要求。

3.电气设备安装核心技术。高精度设备定位，主变压器散热片安装采用激光标线仪校准，偏差控制在毫米级；GIS 设备底座间隙需厘米级调整，液压装置配合滚杠移位解决空间限制。电缆与接地系统，高压电缆头制作需洁净环境，母线焊口距支撑器 ≈50mm 防放电；主接地网焊接后采用放热焊防腐，接地电阻值需经隐蔽验收。

4.调试与安全保障。分层调试策略，一次设备（变压器、开关柜）安装后先进行绝缘测试（ ⩾ 10MΩ）；二次设备（保护继电器、仪表）接线后需整定值校验与联动测试。风险动态管控，带电作业执行“双签发”制度，GIS 安装设视频监控实时督查；电气试验采用自动化数据上传，避免人工录入失误。

5.智能化与标准化管理。数字化协同，BIM 技术预演设备吊装路径，规避碰撞风险；VLAN 配置在施工阶段同步部署，支撑远程监控功能。工艺标准化，严格遵循《工艺标准索引》，如螺栓紧固力矩按设计值 ±5% 控制；移动箱变灾后24 小时快速供电方案纳入应急标准。关键环节逻辑链：勘察设计→土建精度→设备毫米级定位→零误差接线→智能调试，全程依托标准工艺与数字化工具，确保设施全寿命周期安全。

五、变电站施工技术具体优化措施

1.精细化计划与动态管控。分级计划管理，将建设目标拆解为月度、季度节点，通过"月梳理、周执行、日管控"机制实时跟踪进度，确保重点工程按期推进。

施工资源统筹，强化参建单位风险识别能力，动态调配机械、人力等资源，实现高风险作业全过程管控。

2.设备安装与材料优化。设备精准调试，更新老旧设备时，控制断路器分合闸时间误差 ⩽±0.05 秒，隔离开关接触电阻降至国标限值内。电缆敷设标准化，优化路径布局，采用防锈蚀桥架并清晰标识线缆，缩短故障排查时间 50% 以上。

变压器安装规范，运输倾斜角 ⩽15^∘ ，基础水平误差<5mm；非封闭变压器周围设 σ≥1.7m 遮栏（网孔 ⩽40mm×40mm) 。

3.土建施工质量控制。地基与混凝土技术，坐标点布设需科学分布，混凝土抗压强度需达设计值 120% 以上；加强浇筑振捣与养护过程监控。防水与裂缝防治，屋面防水层采用复合卷材，控制室内湿度在 40%-60% ，修补裂缝时注入环氧树脂基材料。接地系统升级，改造接地网使电阻值 ⩽ 0.5Ω，提升防雷性能。

4.智能技术融合。网络架构先行，改造中优先部署过程层与站控层双网结构，支撑全站设备数字化交互。BIM 与预制装配，应用 BIM 技术进行施工推演，推广预制舱式设备，减少现场拼装误差。

5.安全管控强化。主动式安全管理，建立全要素数据表单，定期核查工程图纸，围栏警示区设置率达 100% 。特种作业监管，人员持证上岗，高危作业前进行三维模拟预演，防护网设置密度 ⩾ 1200 目/平方厘米。

6.施工组织创新。样板引路机制：首基试点验收合格后复制推广工艺标准。

全过程质量清单：动态更新《典型问题清单》，专项治理质量通病（如回填土压实度 ⩾95% ）。优化核心：通过动态资源调度保障进度，依托数字预演规避现场冲突，以毫米级精度控制提升设备安装质量，最终实现安全、效率与工艺的协同升级。

六、变电站施工安全技术措施

1.电气安全防护。绝缘与接地，确保设备绝缘状态良好，接地电阻值 ⩽0.5Ω ，定期测试并记录。过电压保护，安装避雷器和短路保护装置，防范雷击及操作过电压。

2.施工过程管控。高危作业管理，高支模施工需控制模板倾斜角 ⩽15^∘ ，混凝土浇筑前检查支撑稳定性。起重吊装作业人员持证上岗，防护网密度 ≈1200 目/平方厘米。临时用电规范，采用TN-S接零保护系统，实施三级配电与二级漏电保护。

3.现场安全管理。防护设施，设置围栏、警示牌及绝缘垫，高压区与低压区物理隔离。智能监控，部署远程视频监控系统，实时跟踪作业进度并预警违章行为。

4.应急与培训。应急处理，制定防汛、防坍塌预案，极端天气立即停工并撤离人员。安全教育，施工前开展安全交底，培训内容涵盖急救知识与设备操作规范。

七、变电站施工技术发展趋势

1.智能化施工技术加速普及。智能建造平台应用，依托BIM 三维建模实现工程设计可视化，缩短工期 18% ，降低材料损耗7%；数字孪生技术贯穿设备安装全流程，实现工艺指标在线监测与智能预警。自动化施工装备，无人机巡检覆盖变电站内部设备，热成像精度达 0.1℃温差识别；智能机具（如三维姿态仪）辅助套管吊装，减少人工干预风险。智慧工地管理，集成 AI 行为识别、人员定位及环境监测系统，实时预警违规操作（如未佩戴安全帽）；对深基坑、高支模等危险点部署传感器，实现变形数据实时回传。

2.模块化预制技术成为主流。工厂化预制与集成，电气设备在工厂预装调试，现场采用集装箱式拼接装配，缩短建设周期 30%以上；预制舱式变电站占比达新能源配套项目的 25% ，有效降低土建成本。关键技术突破，舱体防腐保温材料升级（如“太空衣”隔热层）提升设备适应性；现场基础标准化设计简化施工流程，减少现场作业量。

3.绿色低碳施工技术深化。环保材料应用，推广环保型变压器油、六氟化硫替代技术，减少碳排放；模块化变电站节省占地面积 40% ，符合集约化建设需求。

专项工艺优化，屋顶防渗技术采用负弯矩钢筋强化结构，提升耐久性；爆破技术通过“少量多孔”方案控制风险，最小化环境扰动。

综上所述，变电站施工技术是电力系统的质量屏障、效率引擎与升级支点：通过标准化工艺规避故障，保障供电连续性；以预制化、智能化技术驱动电网低碳转型与经济性提升。其重要性贯穿规划、建设、运维全周期，是新型电力系统建设的核心能力之一。

参考文献：

[1]洪浩.电力工程中变电站施工技术分析[J].四川水泥，2022（07）：29~31.

[2]李林.浅谈电力工程中变电站施工技术的应用[J].黑龙江科技信息，2022（29）：31~35.

[3]张应.浅谈电力工程中变电站施工技术的应用[J].科技与企业，2023（13）：45~47.

[4]周瑞.电力工程施工技术与管理措施分析[J].中国新技术新产品，2022（15）：129~131.

[5]王晓.探索新时期电力变电站施工的综合技术运用策略[J].科技创新与应用.2022（31）

[6]李光.变电站施工中的施工重点及改进策略[J].通讯世界.2022（19）

[7]乔庆.电力工程中变电站施工技术分析[J].四川水泥.2022（07）
