高密度电法在工程检测中的应用

引言

高密度电法（HD-ERT）是一种基于电阻率测量原理的非破坏性地下探测技术，广泛应用于环境勘察、土壤污染调查、水文地质研究等领域。通过布设多个电极阵列，在地下介质中注入电流并测量电压差，从而反演出地下介质的电阻率分布。这一方法相比于传统的电法具有较高的空间分辨率，可以精确揭示地下结构的异质性和复杂性。

一、高密度电法的特点

（一）高密度电法的原理

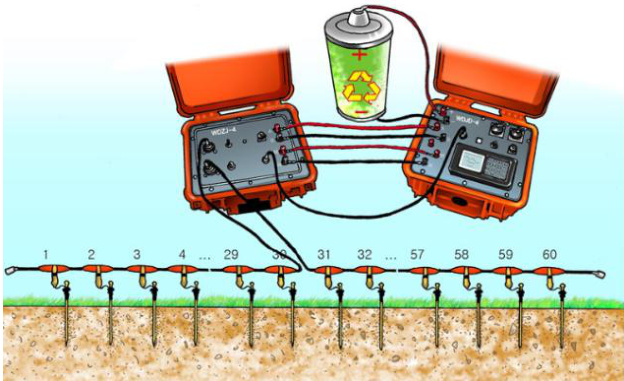

高密度电法（High-Density Electrical Resistivity Tomography，简称 HD-ERT）是一种基于电阻率测量原理的地下探测技术[1]。它通过在地下设立多个电极，向地下注入电流并测量电压差，从而获取地下不同深度和位置的电阻率分布。高密度电法具有较高的空间分辨率，能够提供高密度的电极阵列。高密度电法模拟如图 1 所示：

（二）高密度电法的优势

高密度电法作为一种非破坏性的地质探测技术，具有诸多优点，HD-ERT 能够提供较高的空间分辨率，相较于传统的电法或其他地质勘探方法，它能够通过密集的电极阵列精细地探测地下结构[2]。这使得高密度电法在复杂地质环境下具有较好的适应性，能够获得更为精确的地下成像信息。

（三）高密度电法的数据处理与分析

高密度电法采集的数据为电阻率数据，经过数据采集后需要通过反演算法进行处理[3]。常用的数据反演方法包括最小二乘法和正则化反演算法等，这些方法可以将测量得到的电阻率值转换为地下结构的分布模型。数据反演不仅仅是将原始测量结果转化为地下结构的图像。

二、高密度电法在工程检测中的应用

（一）地基土密实性检测

在建筑场地回填和地基处理过程中，地基土的密实性是影响后期结构稳定性的重要指标。传统检测手段如灌砂法、环刀取样或标准击实试验虽然具备一定精度，但受制于点位稀疏和干扰性大，难以全面反映整体土体状态。

（二）顶管注浆加固质量检测

在顶管施工中，为防止管道周围地层坍塌或形成空洞，往往需开展注浆加固作业。注浆效果的均匀性与饱满程度直接关系到管道运营的安全性。高密度电法通过监测注浆区域电阻率的变化来评估浆液的扩散范围与固结情况。

（三）不良地质分布检测

复杂地质条件是影响工程稳定性的关键因素，高密度电法因其对地层电性差异的敏感性，已成为识别和界定不良地质分布的重要手段。通过二维或三维电阻率成像，可揭示地下不同介质的结构特征，精确定位异常体的位置、规模与深度。

（四）防渗墙质量检测

防渗墙广泛应用于水库大坝、尾矿库及垃圾填埋场等工程中，其结构完整性与均匀性是保障工程防渗性能的关键。高密度电法通过对墙体及其周边介质电性特征的精细探测，可用于识别防渗墙的走向、厚度及潜在缺陷。

三、高密度电法存在的问题

（一）地下电性异质性影响

地下电性异质性是指地下不同区域的电性差异对测量结果的影响，在实际应用中，

地下介质的复杂性和多变性，电性异质性往往会导致测量结果的偏差。不同因素都会造成电阻率值的变化，从而影响电流传播的路径，导致反演结果的误差。

（二）设备成本与操作难度

高密度电法能够提供高精度的地质探测信息，其设备成本和操作难度也不容忽视。高密度电法需要部署多个电极和高精度的电流源与测量设备，在大范围测量时，设备的投资和维护成本会大大增加，数据采集过程中，可能导致数据错误或分析不准确。

（三）环境因素对测量精度的影响

高密度电法测量精度的另一个影响因素是环境条件，特别是湿度、温度和地下水位变化等。湿度和温度的变化会影响地下介质的电性，导致测量结果产生误差。在潮湿环境中，土壤的电导率增加，可能导致反演结果的不准确。

四、高密度电法优化对策

（一）提高电性分辨率的技术手段

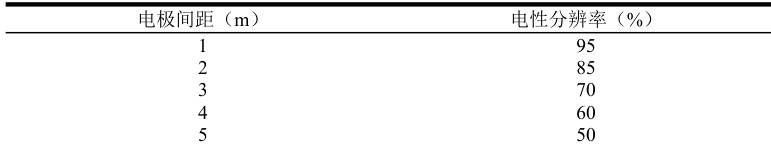

提高电性分辨率是高密度电法优化的关键之一，提高电性分辨率，可以采用更精细的电极布置方案和增加测量频率的手段。借助先进的电性模型和算法优化，可以提高电性分辨率，提高深层探测的分辨率。不同电极间距对电性分辨率的影响如表 1 所示。

（二）降低设备成本与简化操作

降低设备成本和简化操作是实现高密度电法广泛应用的必要步骤。随着科技进步，可以通过新型材料和工艺降低电极和设备的制造成本，提高设备的性价比。开发智能化设备，如自动化电极布置和数据采集系统，可以减少人工干预，提高操作效率。

（三）改善环境适应性

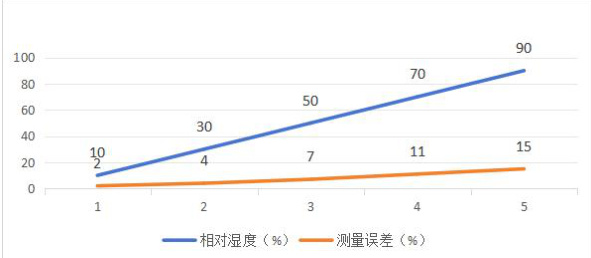

高密度电法在复杂环境中的适应性是其应用的关键之一，应对不同环境条件的变化，必须对设备进行防水、防潮、防电磁干扰等方面的改进，在湿度较大的地区，电极材料需要采用抗腐蚀性更强的材质。相对湿度对电法测量误差的影响如图 2 所示。

相对湿度从 10 % 增加到 90 % 时，测量误差从 2 % 上升至 1 5 % 。改进电极与地面的接触性能，以提升潮湿环境下的稳定性。

总结

高密度电法作为一种高精度的地下探测技术，在工程检测中具有重要应用价值。在实际应用中，地下电性异质性、设备成本、操作复杂性以及环境因素等问题影响了其测量精度和适应性，本文提出了提升电性分辨率、降低设备成本、简化操作流程以及改善环境适应性的优化对策。

参考文献

[1] 杜伟,赵志根,王康东.基于高密度电法的狩猎场斜坡稳定性分析[J].现代矿业,2024, 40(1):119-122.

[2] 赵自豪,李鹏慧,吕海建,等.露天矿台阶对高密度电法勘探影响的实验研究[J].物探与化探, 2024, 48(2):565-572.

[3] 胡浩,薛永仁,张绪祥.三维高密度电法在浅表溶洞探测中的应用研究[J].水利水电快报, 2024, 45(S01):7-9.
