机电一体化视角下铁路货车心盘螺栓自动组装系统的关键技术研究

引言

随着铁路运输行业的蓬勃发展，铁路货车的检修效率和质量成为制约行业发展的关键因素。心盘螺栓的组装作为铁路货车检修的重要环节，传统的人工组装方式存在效率低下、质量不稳定等问题。在此背景下，将机电一体化技术应用于铁路货车心盘螺栓自动组装系统的研究具有重要的现实意义。机电一体化技术能够将机械、电子、计算机等多学科技术深度融合，实现设备的自动化、智能化操作。

1 研究背景

1.1 铁路运输行业的发展

铁路运输行业是国民经济的关键支柱，近年来发展迅速，在促进社会经济进步和区域联通方面发挥了重要作用。我国铁路运营里程不断延伸，基本建成了“八纵八横”的高铁网络主框架。技术创新成效显著，高铁技术与智能铁路系统处于全球领先地位。铁路的信息化与智能化建设持续推进，电子客票和智能调度系统等应用提升了管理效率和服务水平。铁路客货运量持续增长，高铁在客运市场吸引大量旅客，而铁路货运凭借大运量和低成本优势，在大宗商品运输中占据重要地位。行业效益稳步提升，铁路的建设与运营带动了相关产业的发展，创造了更多就业机会，推动了经济增长。

1.2 对铁路货车要求

保障铁路货车的稳定运行是铁路运输的核心要素。货车架构需足够强韧，以便应对复杂气候与多样地形的考验，并确保各部件紧密相连，避免在运输途中出现部件松动或脱落的情况。制动系统作为保障行车安全的关键部件，不仅要具备高效的制动性能，确保车辆在规定距离内安全减速或停车，还应选用耐磨、耐腐蚀的材料制造，以适应长期使用和恶劣环境，延长使用寿命。铁路货车应配备完善的安全监测系统，如温度传感器、湿度传感器等，用于实时监控车厢内的环境状态。一旦参数超出设定的安全范围，系统将自动报警并启动相应的控制机制，如通风或降温，以确保货物的安全和完整。

1.3 机电一体化技术优势

机电一体化技术通过融合机械、电子和计算机等多领域知识，实现了机械与电气的深度整合，有效简化了机械结构，减少了传动部件，从而降低了误差，并借助计算机技术对动态误差进行实时补偿和校正，显著提升工作精度。该技术使设备具备自动监控、报警、诊断、保护等智能化功能，有效预防事故，增强设备的安全性和可靠性。其优化的人机界面减少了操作按钮，降低了对操作人员的培训要求，简化了操作流程。基于这些优势，机电一体化技术在现代工业中得到广泛应用，极大地推动了各行业的技术进步和发展。

2. 铁路货车心盘螺栓自动组装系统概述

2.1 项目概况

铁路货车心盘螺栓自动组装系统项目聚焦于开发一款综合性的智能设备，该设备整合了机械工程、自动化控制以及软件技术。利用非接触式的视觉检测技术精确确定心盘螺栓的三维位置和转向架的型号，四轴机械手依据视觉模块传输的精确坐标，驱动组装工具自动完成螺栓的拧紧工作，并且能够将拧紧过程中产生的扭矩数据实时上传至铁路货车检修管理信息系统（HMIS），从而实现对拧紧质量的实时监控和追溯管理。

2.2 系统总体架构

铁路货车心盘螺栓自动组装系统由多个关键组件构成，协同作业以完成螺栓的自动化组装。该系统涵盖螺栓组装机构、组装移载装置、转向架移载装置、识别装置、到位传感器及控制机构：螺栓组装机构执行螺栓的紧固任务，需兼容多种规格的螺栓和螺母；组装移载装置精准地将螺栓组装机构移至转向架上方相应位置，确保螺栓精准对准螺孔；转向架移载装置把转向架送至不同工位，以便进行组装操作；识别装置利用视觉技术获取转向架信息，为后续组装提供关键位置数据；到位传感器监测转向架在各工位的就位情况，保障组装的准确性；控制机构作为系统核心，统筹各部件动作，接收传感器信号并操控机械部件。这种架构实现了心盘螺栓组装的自动化，提升效率与质量，降低人工需求。

2.3 工作原理与流程

铁路货车心盘螺栓自动组装系统的工作原理与流程主要基于智能化的识别与操作。当转向架进入工作区域后，自动触发轮对定位装置。随后，视觉模块对心盘进行扫描，识别转向架型号及螺栓位置信息。识别装置采集转向架图像并确定螺栓位置坐标，这些信息反馈给控制机构。接着，组装移载装置根据控制指令，将螺栓组装机构精准移动至指定位置。螺栓组装机构与螺栓、螺母套接后，带动螺栓旋转完成组装。完成后，各机构依次复位，转向架移载装置将转向架移至下一工位。整个流程集成多个装置协同作业，实现螺栓自动组装，满足铁路货车心盘螺栓组装的自动化需求。

3. 关键技术

3.1 3D 视觉识别与定位技术

3D 视觉识别与定位技术在铁路货车心盘螺栓自动组装系统中极为关键。该技术利用非接触式 3D 视觉检测模块精准测定心盘螺栓的三维位置坐标，并识别转向架型号。基于这些数据，四轴机械手能精确操控组装工具，实现螺栓的全自动组装，并将拧紧扭矩数据上传至HMIS 系统。这一过程不仅实现了螺栓组装的自动化，还大幅提升了组装效率和精准度，为铁路货车心盘螺栓的组装提供了可靠的技术支持。

3.2 四轴机械手控制技术

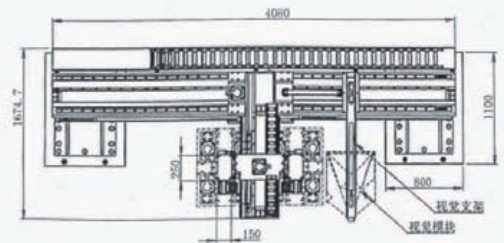

在铁路货车心盘螺栓自动组装系统中，四轴机械手的控制技术是关键核心。引入桁架机械手，其目的是实现作业流程的全自动化，采用双 Z 轴结构，使得视觉系统与四轴模块可在X 轴上同步运行，这一设计带来了诸多优势：免去了换型步骤，节省操作时间；通过自由编程功能实现自动化操作，有效提升生产效率；操作过程简单便捷，配备有易于使用的操作界面；占地面积较小，便于在现有的生产线中进行推广应用；具备高精度，伺服丝杆系统确保控制精度能达到0.05 毫米；结构刚性强，龙门式结构能够有效地承载高负载的移载任务，并且与现有的轨道式流水线作业模式相契合，使得物料流转更加顺畅。四轴机械手根据视觉模块提供的精确位置坐标数据，利用组装工具完成螺栓的拧紧工作。运动控制算法赋予了机械手平稳且精准的动作性能，即使在复杂的环境下，也能够快速、高效地完成螺栓的组装任务。控制系统的设计充分考虑了灵活性和适应性，能够根据不同规格的心盘螺栓和转向架型号自动调整参数，确保整个组装过程的自动化和智能化。

3.3 大扭矩伺服应用技术

扭矩控制与检测技术对确保螺栓拧紧质量发挥着重要作用。该系统配置了高精度扭矩传感器，与拧紧装置紧密结合，可实时、精准采集螺栓拧紧过程中的扭矩信号。这些信号迅速传输至控制单元，凭借先进的控制算法进行分析处理。控制算法依据预设的拧紧扭矩曲线，动态调整拧紧电机的输出功率，精准把控螺栓拧紧力度，确保其满足设计要求，有效防止因扭矩过大或过小引发的螺栓松动或损坏。拧紧工序完成后，扭矩数据即时传输至HMIS 系统，为后续的质量追溯和检修管理提供有力的数据支持。这一技术的运用，不仅显著提升了螺栓拧紧的精准度和一致性，还大幅增强了整个组装系统的可靠性和安全性。

3.4 视觉检测技术

视觉检测技术利用定制的高速面阵相机和面结构化光源，构建了一套视觉图像系统，从而能够实现对螺栓的精准定位。该系统通过计算机编程产生正弦条纹并将其投射到被测物体表面，随后，相机捕捉这些条纹在物体表面的变形情况。通过对这些变形条纹进行解调处理，获取物体表面的相位信息，将相位信息转化为全场高度数据，计算出被测物体的三维面形数据。结合静态三维成像、移动光栅、深度数据融合以及嵌入式 3D 解算技术，系统能够快速重建下心盘的三维模型，并获取心盘螺栓的坐标位置、螺栓头的角度方向等关键信息，确定转向架的型号和固定支点座的方向。这些数据为后续的螺栓组装提供了精确的指导，确保了组装过程的高效和准确。

3.5 系统集成与优化

在铁路货车心盘螺栓自动组装系统中，系统集成与优化是实现高效、精准组装的关键环节。该系统整合了 3D 视觉识别、四轴机械手控制、扭矩监测等多项先进技术，通过优化各组件的协同工作，提升了整体性能。3D 视觉模块精准定位螺栓位置，为机械手提供实时坐标数据；四轴机械手根据这些数据进行精确抓取和组装；扭矩监测系统则确保每个螺栓的拧紧力度符合标准。通过不断调试和优化控制算法，系统减少了组装过程中的误差和不稳定因素，从而提高了组装效率和质量。

4 结论

铁路货车心盘螺栓自动组装系统的研究取得显著成果。通过 3D 视觉识别技术实现精准螺栓定位，四轴机械手控制技术确保高效稳定的组装操作，大扭矩伺服应用技术保障螺栓拧紧质量，视觉检测技术提供实时质量监测，系统集成与优化提升整体性能。该系统减少了人工干预，提高了组装效率和质量稳定性，为铁路货车检修提供可靠技术支撑，促进铁路运输行业智能化发展。未来，随着技术不断创新，系统有望进一步优化，拓展应用范围，助力铁路运输行业迈向更高水平。

参考文献

[1] 郭红玉 . 机电一体化技术的发展与应用 [J]. 科技风 ,2024,(36):1-3.

[2] 圣卫峰 . 机电一体化技术在智能制造中的实践运用 [J]. 中国高新科技 ,2024,(22):123-125.

[3] 李会英 . 浅谈铁路机电设备的故障诊断 [J]. 信息化建设 ,2015,(08):113.
