GE 移动 DR-XR240 设备图像处理模块故障分析与维修方法研究

引言

在医疗影像领域，GE移动DR-XR240 设备它配备了业内最高清的平板探测器，在保证高清图像质量的同时，有效降低了辐射剂量，保护了患者和医务人员的安全。另外具有操作方便，成像快捷，图像清晰等优点， 一次曝光结束后，无需更换探测器平板即可再次拍摄，减少了病患的移动，为抢救重症患者赢得了宝贵时间， 大提高了放射技术人员工作效率， 为临床诊断和治疗提供了强有力的技术支持。然而随着设备使用频率的增加，图像处理模块的稳定性和可靠性面临着严峻挑战。模块的任何异常都有可能引起画面品质恶化干扰判断的精确度，乃至推迟疗程的开始。因而深刻探讨此仪器的故障诊断及 对于增强医 疗服务水平和设备工作性能有着极其重要的实际价值。本探讨的目标是通过对通用电气移动数字X射线机DR-XR240 影像处理单元的缺陷种类和原因进行彻底剖析寻求合理的修复方案与技巧。探究主题涵盖了故障表现的监测日志、系统自我检验与日志审查、硬件审视与实验、软件分析与算法审定以及障碍确诊与诊疗结果的制定。通过此次探究我们不只是想给设备保养工作人员奉献一份行之有效的技术指南，同样期盼能够为医疗器械生产商在构思及完善其产品过程中提供信息援助与意见，协力促进医疗成像技术的不断前行与革新。

一、GE移动DR-XR240 设备简介

1、设备的移动性与灵活性

GE移动DR-XR240 系统拥有一组尖端技术规格保障了它在各类医疗场合中的高效能运作。该仪器配置了FlashPad HD感应器能够承受高达 150 公斤（330 磅）的分散重量，以适应超重病人的诊断要求。其便携式探测器的设计特性使得它能够在医疗设施中与相兼容的系统实现无缝整合从而提升了仪器的使用效率。此外该仪器与GE Healthcare Giraffe OmniBed培育箱及热辐射装置相兼容，增广了它在诸如新生儿照料等范畴的运用。自适应充能逻辑使得装置得以在各种电池容量状态下进行能量补充即便是在使用期间也不例外，从而保障了全天候的运行不间断。

2、高分辨率成像技术的特点

该设备的成像技术依托尖端的数码阵列感测器能够呈现出高解析度的图像素质。GE移动DR-XR240 设备的图像质量直接影响诊断的准确性，图像清晰度增强技术构成了视觉处理单元的重心涵盖了降低周遭电磁噪声的EMI滤波技术、动态广度管理的组织平衡化（TE）技术，以及自适应调节明暗度和差异度的智能视窗功能。感测器的像素阵列构造保障了影像的精细度和诊疗价值。高清晰度的图像捕捉对于初期疾病识别、高难度手术指引以及细致构造分析极为关键显著增强了确诊的精确度和疗效的胜算。该方法不只是增强了照片的清晰度同时也拓宽了仪器的应用领域，涵盖了对体重超标病人的成像，迎合了各种不同的医疗要求。

3、用户界面与操作便利性概述

GE移动DR-XR240 设备的图像处理模块不仅负责图像的生成和优化，还负责图像数据的安全存储和快速传输。利用DICOM协议该组件能够无需人工干预地将影像资料传递至输出设备、图像存档与传输系统、数据服务端或者评估终端。界面布局的构思着力于直觉性和便捷性融合了技术规格配置、视觉捕获以及展示工具。预编程技术依据解剖构造、成像角度以及病人体型进行自动调节使得操作步骤变得更为简便。此外该仪器允许再现先前的诊断以便图像再加工，避免了额外的辐射暴露，从而在更大程度上增强了操作效率。选择性的自动化协助工具能够依据任务清单中的脚本代码自主挑选合适的分析方法降低了操控的繁琐程度。

二、故障分析与维修方法

1、故障类型与成因（1） 硬件故障及其原因

在GE移动DR-XR240 机器中常见的硬件 。这种类型的问题可能源于各种不同的因素涵盖了电力供应的障碍、电子板的损伤、 磨损可能会引致电力供应不充分干扰机械的稳定性能。电子板的故障很可能是源于温度 械伤害所导致的。 传感器作为成像装置的核心组件其功能衰退或故障将会立即影响到图像的清晰度。再者联接缆和端口的损伤亦有可能引发信号传递中止或资料遗失

（2） 软件故障及其原因

软件故障可能关联到设备的运行环境或视觉编辑应用的缺点有可能引起系统中断、反应迟缓或作用失常。此类问题或许源自软件内在的缺陷、操作系统的不匹配、设置失误、病毒侵袭、恶意程序的侵害或是在软件升级时发生的意外中止。程序缺陷有可能干扰视觉分析程序的运作进而引起画面品质恶化或是系统性能降低。软件故障会严重影响图像处理算法的执行，导致图像质量下降或系统功能受限。

2、维修方法（1）硬件维修策略

电路板是GE移动DR-XR240 设备中核心硬件部分其性能不稳可能引起整个装置的不稳固或失效。修复计划应初步涵盖对印刷电路板的彻底审视 pinpointing 故障部件，例如电容器、阻抗器或是晶体管设备。在众多场合中更换受损的部件往往可能是更加成本效益高的选择。在更换过程中必须挑选与旧设备规格一致的电子板，并保证装置步骤遵照生产商的技术规范，以免产生额外的故障。

影像探测器的效能决定了影像捕捉的品质规律性的保养和调整是保障探测器效能持续稳定的核心。定期维护任务涉及净化探测器外层审视并紧实电线联接，以及运用专业程序对检测器的性能进行评估和优化。在调校过程中必须采用规范化的检测图样以评价并微调探测器的反应曲线，保障照片的精确度与连贯性。若观察到探测器性能下降或校准失败可能需要实施额外的审查或更换。

在设备运作中线缆与接头往往是最易出现问题的 耗损耗或生产上的瑕疵有可能遭受损坏。接插元件的损毁或衰老可能会引发数据 连线及端口进行审查涵盖外观审视与功能检验。若观察到联接部件出现损伤迹象或 马上进行替换 在挑选备选 必须保障其电子属性及外形规格与初始部件相匹配，以确保其兼容性和效能。

（2）软件故障处理

操作系统和应用程序的升级是关键因素以保障GE移动DR-XR240 机器影像处理单元持续采用前沿科技。在医疗器械领域操作环境不只是承担着对硬件资源的调度职责，同样也关乎病人信息的保密性和隐私权的维护。因而迅速的升级能够补救现存的安全缺陷，增强系统的可靠性，并保障设备遵守当下的医疗领域规范。 骤应涵盖对现行系统状况的审视、升级文件的获取、安装进程的跟踪以及升级完毕后系统的彻底检验。这个程序必须谨慎地策划与实施以免在升级期间扰乱对病人的照料。

通过调整设置是增强GE移动DR-XR240 设备能对系统设置进行精细优化能够保障设备在处理重负载工作时的反应迅速性和精确度。这涉及对数据存储空间分配、中央处理单元的优先顺序、以及网络交互参数等方面的改善。当设备遭遇响应迟缓或性能障碍时排查问题便成了关键程序。工程师们必须依赖系统记录的审查来确定故障迹象及其成因，之后实施合适的纠正方案。这涉及修改系统参数、更新控制程序、擦除暂存数据或重置网络链接等操作。

三、案例分析1、故障现象

我院放射科引进了GE移动DR-XR240 设备，在运行5 年后遭遇了设备性能下降问题。故障现象记录显示，图像分辨率从设备标称的2.5线对/毫米下降至2.125 线对/毫米，平均下降了15%，导致图像清晰度不足，细节丢失。图像处理速度有所减缓普遍的图像处理时间从正常的3 秒延长至3.6 秒，增加了20%，这种延迟累积在高峰时段，导致放射科的工作流程受阻，严重影响了医院诊断流程的效率。同时，设备在运行过程中还出现了不稳定现象，如偶尔的系统崩溃和重启，这可能是软件的问题引起的界面卡顿，操作命令执行延迟，进一步影响了医院的放射科工作效率。

2、故障分析与解决（1）基于故障现象的初步分析

故障现象的记录显示图像分辨率和处理速度均有明显下降，这直接指向了设备的关键性能指标。为了迅速恢复设备性能，我和科室人员组成了维修团队，维修团队首先对GE移动DR-X 2 0 设备自检、 日志和相关档案数 ，然后对硬件组件包括传感器、电路板、连接器进行了彻查。分辨率的降低可能由图像传感器的老化或损坏引起，而处理速度的减缓则可能与软件算法或硬件性能有关。系统崩溃和重启的现象暗示了潜在的软件不稳定性或硬件故障。

（2）采用的故障诊断方法与流程

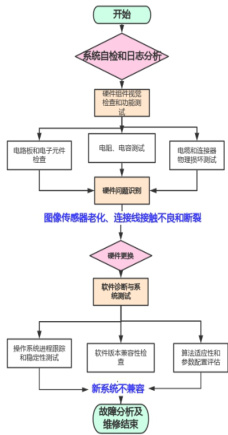

在初步分析后，维修团队马上采用了结构化诊断，对系统自检和日志进行详细分析，以确定故障发生的频率，发现故障发生的节点往往是在医院影像资料处理较多的时候。对硬件组件的视觉检查和功能测试，团队使用高精密电子测试设备对电路板的检查包括对所有电子元件的目视检查和必要的电阻、电容测试，特别是电缆和连接器确定物理损坏和退化测试，发现图像传感器的老化程度超出了预期，部分连接线出现了接触不良和接近断裂的情况，这些硬件问题直接影响了图像的采集和传输质量。由于系统有延迟，偶尔有系统崩溃的情况，维修团队又对软件方面进行诊断，对操作系统进行进程的跟踪程序安装对稳定性进行测试，确认所有软件组件均为最新版本时发现有原系统和现在的系统存在不兼容的情况。同时团队还着重对图像处理的算法进行了评估，分析了图像增强、噪声降低和其他关键图像处理任务的算法，来确保参数和算法适应性和参数配置的正确性，具体流程如图1 所示。

（3）维修策略与实施

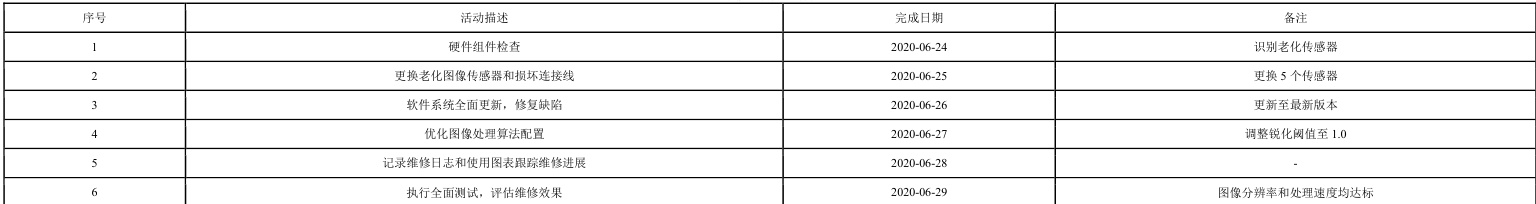

针对以上诊断和分析，团队迅速替换了磨损后接触不良及的老化传感器即将断裂连接组件，包括5 个陈旧的视觉感测器以及15 米破损的连线器。由于新系统兼容的问题维修团队又对设备架构进行了彻底的升级，审核了图像处理软件的配置问题，把锐化、对比、亮度和伽玛校正等重要参数调整到应用要求的指标，解决了既有的软件升级问题。算法评估这一问题，通过改变算法设定，调整算法参数，如锐化阈值和对比度设置，将照片增强处理的界限从 0.8 升级到 1.0，以此提升照片的分辨率，满足临床诊断需要。在故障分析期间医院和维修团队也详尽地记载了维修关键记录，涵盖了替换的硬件部件型号、软件升级的版本信息以及技术员的作业记录，如表1 所示。

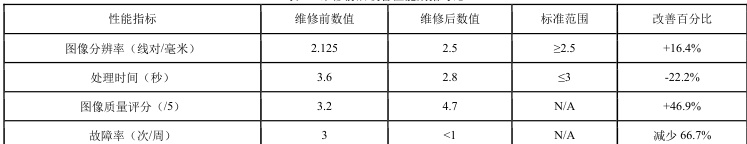

维修完成后，医院对设备进行了全面的维修效果评估。测试结果显示，图像分辨率成功恢复至2.5 线对/毫米，处理时间缩短至 2.8 秒，均达到了设备规定的标准范围内。通过对100 幅图像的随机抽样测试，图像质量评分从维修前的3.2 分（满分5 分）提升至4.7 分，显示出维修后的图像质量有了显著提高。设备故障率从维修前的每周 3 次降低至每月不足 1 次，显著提升了设备的可靠性。这些数据的改善不仅证明了维修策略的有效性，也体现了医院在面对技术挑战时的专业能力和快速响应。

重症患者及隔离区内传染患者都实现了床边影像的数字化。

四、结论

本研究对GE移动DR-XR240 设备的图像处理模块进行了全面深入的故障分析与维修策略研究，揭示了影响设备性能的诸多要素，并提出了一系列应对方案。设备性能的精确检测以及其构件的更换、软件系统的快速更新与优化以及图像分析程序的校准与细节调整，成功地恢复了设备的作用，确保了医疗任务的连续性和可靠性。调查发现定期的维护保护、技术团队的深入培训，以及敏捷且有效率的故障解决方案对于提升机器装置的稳定性扮演了极其重要的角色。此外建议医疗单位构建全面的设备保养架构，涵盖周期性维护、软件更新、资料存档以及紧急应对计划，旨在减少设备故障发生的频率并增强修复作业的速度。

参考文献

[1]付海鸿，孙旭光，陈宗希. GE临床实用型X射线计算机体层摄影设备规范化检查成像专家共识 [J]. 中国医疗设备， 2021， 36 （01）： 1-10.

[2]GE Proteus XR/a Radiography System [J]. Biomedical Safety & Standards， 2019， 49 （21）： 165-165.

[3]GE医疗发布全新智能影像解决方案 [J]. 科技新时代， 2017， （05）： 73.

[4]宋江涛. GE医疗公司数字化医院发展战略研究[D]. 北京交通大学， 2016.

[5]GE Healthcare Proteus XR/a Imaging System [J]. Biomedical Safety & Standards， 2015， 45 （9）： 69-69.

[6]孙智勇，侯耀芳，张勇. 数字X射线成像系统的系统量子探测效率（SDQE）测试 [J]. 中国医疗器械信息， 2014， 20 （02）： 51-53.

[7]《平片X线摄影数字成像系统》已出版 [J]. 中国介入影像与治疗学， 2019， 16 （10）： 629.

[8]林治恩，岳述福. 移动DR在床旁摄像的临床应用分析 [J]. 医学影像学杂志， 2017， 27 （07）： 1396-1397.
