基于MCU的HIL硬件在环测试实验教学项目设计与实践

1.引言

新能源汽车的三电系统（电池、电机、电控）是技术创新的核心领域。电机控制器（MCU）作为电驱系统的“大脑”，需实现高精度动态响应、功能安全冗余和多域协同兼容性三大核心需求。传统教学中，MCU 开发验证依赖物理台架和实车测试，存在安全风险高、成本高昂及测试覆盖不足等痛点。硬件在环（HIL）技术通过实时仿真机模拟被控对象，将被测控制器接入虚拟环境，实现无物理损耗的闭环测试。其在汽车电子领域已成为功能安全认证的关键工具。面向工程教育，HIL 实验教学可帮助学生理解控制器软硬件协同设计原理，掌握现代汽车电子开发流程。本文设计的MCU-HIL 平台，以教学适配性与产业衔接性为核心，构建覆盖模型开发、测试验证、故障诊断的完整实验体系。

2.HIL 测试技术理论基础与教学价值

2.1 HIL 技术在 MCU 测试中的层级划分

根据仿真深度与硬件参与程度，MCU HIL 测试分为三级：一是信号级HIL，仅 MCU 控制板为真实硬件，逆变器、电机及传感器通过实时模型模拟。优势在于安全性高（无高压）、参数灵活可调（电机参数在线修改），适合控制算法基础验证。二是功率级HIL，引入真实逆变器与功率电路，通过智能负载模拟器（ALE）模拟电机电磁特性，支持能量回馈测试与四象限运行工况，逼近真实电驱系统。三是机械级HIL，包含真实电机与机械负载，复杂度与成本最高，教学适用性低。信号级与功率级结合，可覆盖从代码逻辑验证到功率器件应力测试的全栈需求，形成逐层递进的教学路径。

2.2 HIL 测试的教学转化优势

与传统实验相比，HIL 技术在教学中的核心价值在于：（1）安全边界拓展，模拟短路、过温等故障工况，无设备损毁风险；（2）效率与覆盖度提升，72 小时内完成数万组参数组合测试，远超人工路试效率；（3）多学科知识融合，集成电力电子、控制理论（FOC 算法）、嵌入式系统等知识点；（4）工业标准工具链实践，基于MATLAB 模型设计、FPGA 高速仿真、CANoe 自动化测试等产业级工具，强化工程实战能力。

3.MCU-HIL 实验平台设计

3.1 硬件架构：模块化与可扩展设计平台采用分层架构，支持从基础信号测试到多控制器联调的灵活扩展

（1）实时仿真层。一是CPU-FPGA 异构系统，NI PXIe 平台搭载实时处理器（运行车辆动力学模型）与FPGA板卡（电机模型运行于1μs 级延迟环境）；二是高精度信号模拟，16 位ADC/DAC 板卡生成旋变信号、相电流波形，采集PWM 控制信号。

（2）功率测试层。一是ALE 智能负载模拟器，eME 单元模拟永磁同步电机反电动势，HVPS 高压电源支持500V 直流输入，实现能量循环利用；二是故障注入单元，可编程电阻板模拟传感器开路/短路故障。

（3）控制器层。一是MCU 教学控制器，基于TI C2000 系列DSP，开放外设驱动源码，支持学生修改控制算法；二是多控制器联调接口，集成CAN 总线，支持VCU、BMS 接入，构建三电协同测试环境。

3.2 软件框架：模型驱动与自动化测试软件生态围绕模型开发-测试执行-数据分析闭环设计。

（1）模型开发环境。一是MATLAB 基础模型库，包含永磁同步电机（PMSM）的FOC 算法、三电平逆变器死区效应模型、电池等效电路模型（ECM）；二是 FPGA 模型优化，基于 HDL Coder 将电机谐波模型部署至FPGA，实现 MHz 级运算。

（2）测试管理平台。一是自动化测试流，vTESTstudio 设计测试用例，CANoe 调度执行并生成报告；二是虚拟仪表系统，LabVIEW 开发交互界面，实时显示转速、母线电压等关键参数。

4.实验教学项目体系设计

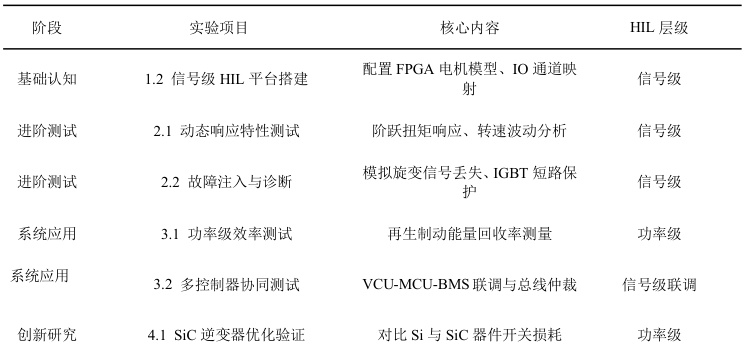

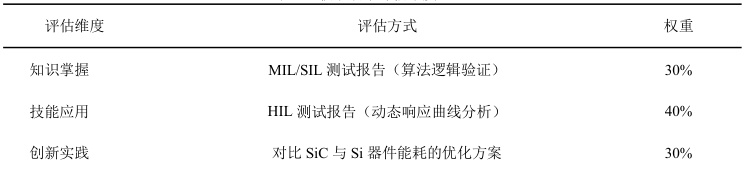

实验项目按认知层级与技术复杂度分阶展开，覆盖基础验证至创新研究。如表1 所示。
