HXD1D 机车常见故障及处理方法

1 概述

HXD1D 型电力机车作为铁路运输的重要牵引动力设备，其稳定可靠的运行对于保障铁路运输的安全和效率具有关键意义。然而，在实际运用过程中，机车难免会受到各种因素的 列车供电系统故障是HXD1D 机车较为常见的两类故障，对机车的检修调试和相关试验工作产生了不同程度的影响。通过对这些故障的深入分析和总结，能够为后续的机车调试和检修工作提供有益的指导，进一步提升机车的整体性能和运行质量。

2 HXD1D 型电力机车微机网络系统通讯故障

2.1 故障概述

在对 HXD1D 机车进行 C5 修的低压调试任务时，出现了微机网络系统通讯故障。当首次上电闭合蓄电池开关后，一室 DDU 显示屏上显示“MVB 通道 A 线故障”，并且伴随着其他一系列附属现象。故障具体现象表现为一室 DDU 屏显示网络通讯状态异常，而二室 DDU 显示屏则无任何通信信息及故障信息显示，这表明机车的通讯系统出现了较为严重的问题，影响了机车的正常调试任务进行。如下所示。

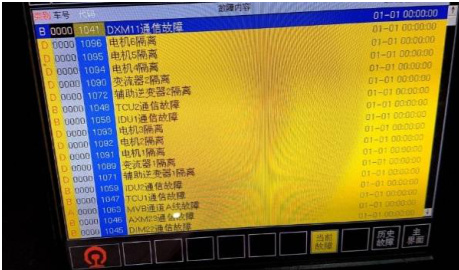

一室DDU显示屏显示故障信息

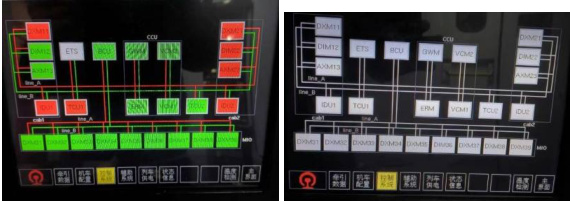

一室DDU屏显示网络通讯状态

2.2 故障处理过程与原因分析

2.2.1 初步检查

首先，检修人员对控制电器柜各脱扣开关进行了全面检查确认，确保所有脱扣开关均处于正常闭合位置，各脱扣开关的功能状态良好排除了因开关故障导致的微机网络系统通讯异常可能性。

2.2.2.模块插头检查

在检查确认脱扣开关处于正常位置后，仔细检查了列车供电柜、牵引控制单元TCU1、牵引控制单元TCU2、一/二室DDU 显示屏及各模拟量输入/输出AXM 模块、数字量输入/输出DXM 模块、MVB 车辆总线网关插头的插接情况，确认插头插座无缩针不良现象，保证了各模块之间的连接正常，避免了因接触不良引发的通讯故障。

2.2.3.故障点定位

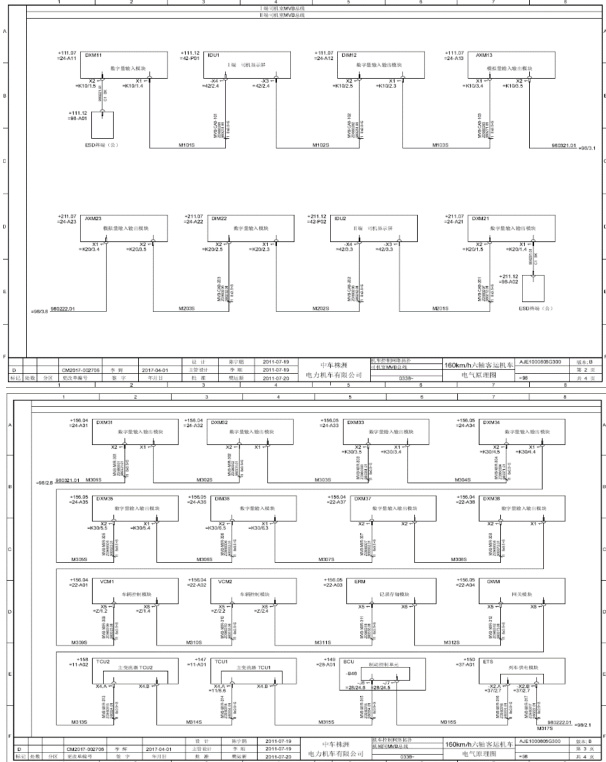

根据机车电器原理图，判断MVB 车辆总线工作原理为串联类型，两端 DXM 模块均接有 ESD 终端。由于一室 DDU 显示屏显示MVB通道A 线故障，并伴随大量附加故障，而二室DDU 显示屏无任何通信信息及故障信息显示，因此初步判定故障位置位于一室DDU 显示屏至二室DDU 显示屏中间。考虑到一室至二室中间存在大量插件模块，检修人员采用了居中截断方法来排查故障处所。

2.3 故障排查与确认

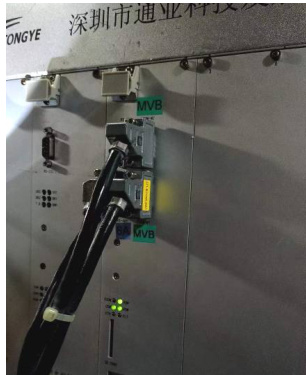

将牵引控制单元TCU2MVB 通讯板卡至牵引控制 通讯板插头拆除 将ESD 终端插入对应板卡插头位置，一室DDU显示屏显示MVB 网络正常，故障消除。拆除ESD 终端恢复接线后，故障再次复现， 因此判定故障点存在于牵引控制单元TCU2 至二室DXM模块之间。继续采用同样的方法，将二室AX 室DDU 屏故障无变化，进一步判定故障处所为牵引控制单元 TCU2 至 AXM23 模块之间。随后，将列车供 MVB 通讯板插头拆除后将 ESD 终端插入对应连接线插头位置，一室DDU 显示屏显示MVB 网络正常，故障消除。 端恢复接线后，故障再次复现，经过反复试验验证，最终判定为列车供电柜A 套通讯板卡故障。

2.4 故障处理

针对确认的列车供电柜A 套通讯板卡故障，检修人员及时对列车供电柜A 套通讯板卡进行了更换。更换后，机车的通讯系统恢复正常状态，故障得以成功消除，确保了机车能够顺利进行后续的调试和运行工作。

3 HXD1D 型电力机车列车供电系统故障

3.1 故障概述

在对HXD1D 机车进行C5 修的高压调试任务时， 了列车供电系统故障。具体表现为机车列车供电系统输出电流异常，这一故障严重影响了列车供电系统的正常调试，对机车的调试工作和后续的运用安全构成了潜在威胁。如下所示。

3.2 故障处理过程与原因分析

3.2.1 外部因素排查

首先，为了排除外部因素对列车供电系统的影响，检修人员将列车供电试验小车的供电大线拆除，让机车在空载状态下进行列车供电试验。然而，试验结果显示故障仍未消除，机车列车供电系统依然存在 20A 的输出电流，这表明故障并非由外部列车供电试验线路引起，而是机车内部的列车供电系统存在问题。

3.2.2 A/B 套试验

接着，分别使用A/B 套进行列车供电系统试验，但故障依旧未能消除。这说明无论是A 套还是B 套列车供电系统，都存在导致输出电流异常的故障隐患，进一步缩小了故障排查的范围。

3.2.3 板卡对调试验

由于在低压试验过程中曾因其他原因更换过列车供电柜A 套通讯板卡，检修人员怀疑可能是列车供电系统采集板卡出现了问题。于是，对列车供电柜1、2 的所有板卡进行了对调，并再次进行A/B 套空载试验。然而，试验结果表明故障并没有发生转移，这表明列车供电柜采集板卡并非导致此次故障的直接原因。

3.3 故障原因确认

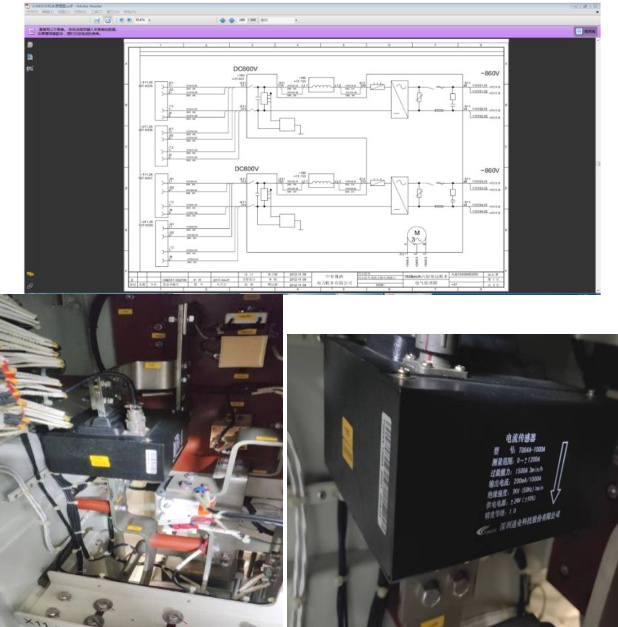

在排除了上述可能性后，检修人员重新查看了机车原理图，最终将怀疑目标锁定在列车供电柜输出电流传感器上。经过仔细检查和分析，确认列车供电柜输出电流传感器本身出现了问题。随后，检修人员对列车供电柜输出电流传感器进行了更换，并重新进行试验。更换后，机车的列车供电系统输出电流恢复正常，故障成功消除，确保了列车供电试验的顺利进行和机车的正常运行。

4 结束语

HXD1D 型电力机车在检修调试过程中出现的微机网络系统通讯故障和列车供电系统故障，虽然会对机车的正常运行和相关试验工作产生一定的影响，但通过对故障现象的细致观察、故障原因的深入分析以及合理的处理方法，能够有效地解决这些问题。本文所介绍的故障处理过程和方法，为机车检修人员提供了一定的参考和借鉴，有助于提高他们在面对类似故障时的排查和解决能力。在今后的机车维护和检修工作中，检修人员应继续积累经验，加强对机车各系统的工作原理和故障特性的了解，进一步提升机车的检修质量和运行可靠性，为铁路运输的安全和高效提供有力保障。
