地下室人防给水排水设计及施工技术分析

0 引言

给排水设计将直接影响人防地下室的作用发挥，为满足人们高质量的使用需求，必须在工程的基础上对其设计要点和难点进行不断优化，保障人防地下室设计方案的流畅性。文章聚焦于人防地下室给排水设计，结合工程需求明确其要点难点，并提出针对性的给排水设计策略。

1. 人防地下室给排水设计的要点

1.1 给水设计

给排水设计是建筑工程中的关键部分，对人防地下室的功能发挥影响深刻，为保证给水系统的流畅性，必须按照工程要求科学划分不同区域，根据用水需求划分用水标准，通过建筑系统的相互衔接，提高给排水系统的流畅性，满足人们的使用需求。给排水设计环节必须进行现场勘测，根据现场分布特点确定围护结构，并且设置密封层以及防水层，提高工程的设计效果。对于战时给水设计而言，分为消洗用水和生活用水两大部分，为避免出现水源中断的情况，必须将地下室人防区域水源直接联系市政给水管道，必要的情况下可以增加自备水源。设计人员必须根据工程需求对其进行灵活处理，采用有效的管控措施，有效避免渗漏问题。自备水源设计时，需在现场要求的基础上设置相应的抗力级别，提高管道运行的流畅性。设置给水系统时，需要根据地下室需求设置防护单元的容积，方便后续的使用。所以给排水系统的设计必须从不同角度进行综合分析，并且确定具体的用水量，根据工程需求对数据进行不断优化，加强各专业之间的沟通协调，通过技术创新有效满足人们的用水需求。

1.2 排水设计

污水种类多种多样，为提高排水效果，必须采用合理的处理措施，提高水资源的利用效率，满足人们的使用需求。所以排水设计不仅需要考虑平时排水需求，还需要考虑战时排水需求，需要通过机械对废水进行统一加工，再排放至特定区域。但在人防地下室工程中，为了满足内部的连续进水需要，间隔防护不设置外水排水措施。在具体执行时，排水量需要控制在进水量之内，同时做好参数设计，提高设备运行的稳定。考虑到地下室内部存在不同的防护单元，必须做好生活污水，集中处理区域的设置，然后根据防护单元做好设计方案，满足相应的排水需求。地下排水管道设计时，必须考虑冲击波所造成的负面影响，有效规避渗漏问题。对于战时洗消废水排水管道而言，设计工作必须参照地下室抗力级别，并对各种材料进行合理选择，有效减少渗漏问题，保障排水设计的安全性和有效性。一次性操作完成后，需要进入设计污水容积池的程序，为避免排水不畅，需要设置弹性空间，精准控制各项数值，提高整体的排水效果。

1.3 洗消系统的设计

洗消系统由洗浴洗消和简易洗消，方案设计必须根据用水特点以及用水需求进行不断完善。洗浴洗消本身耗水量较大，必须提高水量供应，所以需要灵活设置各种参数，在系统运行特点的基础上，合理设置用水量，提高系统运行的稳定性。洗浴洗消设计时，需要将水存放在清洁区域，根据人们的使用需求计算各项参数，提高资源利用效率。淋浴器和洗脸盆供水设计。必须引入精细化的管理思维，科学计算各项参数。简易洗消设计需要明确区域的用水特点，根据设计区域要求，合理控制用水量。例如，清扫口等设置在出入口，下部增加积水处理池，合理确定地面冲洗水龙头位置，并且按照要求配置软管，科学计算软管半径，大体保持在25mm。为了保证清洗用水设计的流畅性，完成设计后，还需要按照要求开展模拟试验，工作人员需要在用水需求的基础上做好参数的设置，根据实践所需对设计方案进行不断优化，提高系统运行的平稳性。

1.4 消防系统的设计

消防系统设计必须严格按照国家以及行业标准要求，对消防设计方案进行不断优化。在具体设计时，首先需要连接消防软管和排水系统，合理计算消防流量，确保废水排水要求，能够满足使用所需，消防电梯人防卡需按照要求增设活门槛，为现场救援提供良好条件。设置人防区域时，首先需要参考常规设计要求，并且完成各种消防设施的配置，例如消火栓，同时也可引入人工干预系统等设施，满足日常的使用场景需要。后续设计必须按照要求配置相应的消防设备，充分尊重人防地下室的运行特点做好防护管理。考虑到人防工程有别于地面建筑，为避免内部出现积水或是水资源浪费，需要严格执行消防排水措施，提高方案设计的便利性。

2. 地下室人防工程给水排水系统施工技术要点

2.1 项目概况

某项目为大型工程，分为地上和地下两个部分，基地内部增加了防空洞，人房面积为19483 ㎡，建筑总面积 90000 ㎡，对给水排水施工技术提出了更高的要求。考虑到该项目为附建式甲类厂房工程，下面将根据工程设计要求，对给水排水系统施工进行详细分析。

2.2 施工技术要点

2.2.1 钢管与PPR 管道安装技术要点

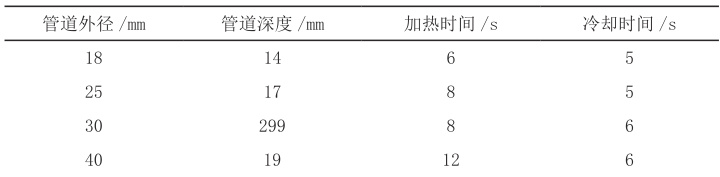

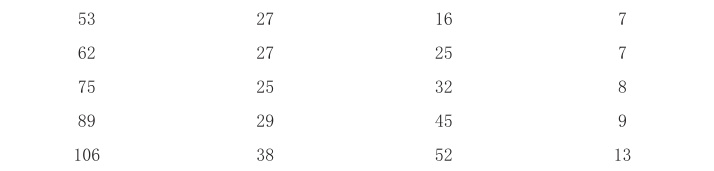

城市化的推进对给水排水系统有更高要求，为保证用水的流畅性，可以通过沟槽接头连接管道，优点是安装迅速便捷，且具有良好的密封性，后期维护更加简单。为做好安装工作，文章引入了钢管安装技术，首先需要在钢管上精确加工工程，准备特制接头以及密封圈，有效连接管道。施工前需要做好场地的平整工作，按照要求安装滚槽机，随后在图纸基础上标记钢管，做好滚槽机的加工，使其沟槽符合整体要求，在此过程必须精准控制油压和压制时间。随后进入钢管切割工序，工作人员需要确定接口尺寸打磨毛刺，保护密封圈。完成切割工作后，需将其放置在滚槽机，随后对钢管进行检查，确认外观、密封圈等零配件，同时准备润滑剂，将其均匀地涂抹在沟槽以及密封圈上。给水排水系统设计众多管道，PPR 管道便是其中的典型代表，安装时需要采用热熔法连接。首先需对管道表面进行全面清理，按照图纸要求做好测量工作，并且标记熔接部位，随后进行均匀加热，插接标志是出现热熔凸圆环。土建时需要按照要求进行槽内清理，并且预留适当的管道槽道，试压后再进行封堵，以免出现裂纹。铺设管道必须进行详细记录，方便后期的定位以及维护，如果出现管道扭曲，必须立即进行矫正。安装工作完成，需要准备支架固定管道。提高系统的稳定性。为了解 PPR 管道系统性能，表1 对其热熔连接参数进行了展示。

消防管道安装必须严格按照工程要求执行，首先需要全面检查管材，做好表面的清理工作，避免油污灰尘等影响管道的正常使用。消防管道连接时大多采用焊接法，由于不同管道的管径要求存在一定差异，必须在工程需求的基础上对焊接方式进行合理调整，通常需要采用电焊以及气焊的结合方式。第二，做好消防栓箱体的安装工作。工作人员在安装前需要对材料以及配件进行全面检查，检查对象包括规格、材质等参数，所有数据都需要符合设计标准，确保其质量等级达到标准要求。随后根据图纸开展放样以及标记，做好消火栓箱体的固定处理，使其保持稳定，随后进入栓阀的安装工序，考虑到管道工作压力存在一定差异，所以需要按照要求确定不同的试验压力，做好过程观察，如果出现异常，必须做好后续处理。试压合格后需要冲洗管道，指导所有杂质流程，保持进出口的水质一致。第三，完成消防箱配件以及辅助性器材的安装工作，如控制阀等，安装过程必须按照要求完成固定，确定具体的摆放位置，并且严格执行安全规范要求，确保每一个步骤的规范化。

2.2.3 排水管道安装技术要点

排水系统是保证地下室人防工程寿命的关键点，与人们的生活质量密切相关。排水管道的安装必须明确其技术要点，确保安装的精准度以及专业程度，为工程质量提供良好保障。安装工作首先需要在设计的基础上标记线路，确保尺寸的正确性，以免出现角度偏差，而影响后期的使用效果。安装过程必须做好测量放样，由于项目的施工条件存在很大的变化，主要体现在周边环境、地质条件等不同的部分，测量结果同样也会存在一定的差异性，必须做好测量数值的持续检测，确保数据的准确性。施工过程需要关注管道是否存在穿过楼板或墙体的情况，如果存在相应状况必须做好孔洞的预留工作。预防管理时需要准备一个阻水圈，将其设置在主要管道周围，有效避免出现水渗漏。固定管道时需要设计支架以及卡箍，确保整体的稳定性达到要求。施工团队还需要加强技术交流，根据图纸要求，掌握技术要点和难点，有效应对现场的突发状况，为工程的合理推进提供良好保障。

2.3 安装效果

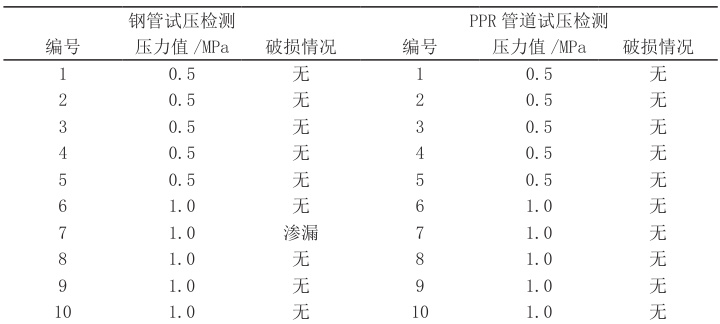

为保证给水排水系统安装效果达到理想预期，完成安装工作后必须进入试压检测环节。对于 PPR 管道来说，试验检测有着明显的要求，必须将试验时间选择在熔接后的 12 小时以外，试验过程必须对管道接头进行裸露处理，同时严格控制冷水管道压力，超过 1MPa 即可。开展水密性检查时，需要采用手动加压法，同时做好加压时长的控制，保持在 10～12 分钟左右，随着管道压力的上升，到达 0.5MPa 后。将该压力的持续时间设置为一小时，随后上升到 1MPa 压力持续时间为 1.5 小时，随后开展管道的检查工作，重点观察是否存在变形、渗漏等问题。为了提高研究的针对性，文章围绕着给水排水系统进行了实地调研，随机选取10 处开展检测工作，表 2 对其结果进行了展示。通过表中数据分析。钢管如果采用沟槽接头技术完成连接，7 号位置连接处出现明显上升，管道压力为1MPa，其他部位未出现明显破损。经过现场检查，确定沟槽连接存在间隙，疑似压制时间过长，导致连接紧密度不足。所以在安装连接的过程，可以通过熔接法保证管道安装质量。排水管道的安放位置分为室内、室外两大类，室内管道铺设可以根据前期的规划路线执行，严格控制系统误差。对于室外部分来说，如果存在缺少沟槽的情况，液压需要做好安装误差的控制，尤其是在室外部分安装时，必须进行测量校准，确保所有数据在合理范围之内。安装排水系统室外管道时，误差需要控制在12～35mm. 。
