活性炭结块对支撑结构影响分析

1. 引言

活性炭因吸附性能优良，在环保、化工等领域应用广泛。支撑结构作为承载基础，直接关系系统正常运转。但实际运行中，活性炭结块现象时常发生，这一问题研究还不够充分系统。结块不仅改变自身状态，还会与支撑结构产生复杂作用，影响支撑结构力学性能。深入研究二者关系，对优化支撑结构设计、制定科学维护策略、避免因结构失效引发事故有重要现实意义，因此开展本次研究。

2. 活性炭结块对支撑结构力学性能影响

2.1 结块引起的载荷变化

活性炭结块会导致支撑结构承受的载荷出现明显变化。正常工况下，松散的颗粒状活性炭以均匀分散方式分布在支撑结构上，其重力通过颗粒间的间隙均匀传递到支撑网等承载部件，载荷分布较均衡。当活性炭处于分散状态时，颗粒间存在间隙且相互独立，载荷传递呈现“多点分散传递”特征，每个颗粒的重力通过自身与周围颗粒的接触，分散传递至下方支撑结构的多个点位，支撑网受力点多且每个点位承载的力值较小，整体载荷分布均匀。以现代制药股份有限公司固二丙酮废气处理项目为例，颗粒状活性炭遇含水废气凝固成块，使得活性炭箱体底部受力不均匀（如图 1）。结块区域的重量不再分散到多个支撑点，而是集中作用在结块下方的局部支撑网区域，导致该区域的载荷急剧增加。同时，结块的不规则形态进一步加剧载荷分布的不均衡，部分未结块区域载荷降低，结块区域载荷远超设计预期，形成局部过载现象。这种载荷变化不是静态的，随着结块不断增大或位置移动，过载区域还可能发生动态转移，让支撑结构持续承受不稳定的载荷冲击。

2.2 支撑结构强度变化分析

支撑结构强度在活性炭结块影响下会明显下降。强度设计基于正常工况下均匀载荷，材料选型、结构尺寸等参数均满足分散载荷承载要求。当结块导致局部载荷大幅增加时，关键受力部件会承受超出设计范围的应力。以现代制药项目为例，活性炭结块形成的局部过载直接作用于箱体底部支撑网，使局部区域应力超过材料屈服强度。同时，支撑网长期受含水气体腐蚀，有效截面面积减小 30%-40% ，抗拉伸和抗剪切能力下降，在集中载荷与腐蚀双重作用下，部分区域支撑网断裂。此类强度变化伴随刚度显著差异：正常状态下，支撑网刚度能将均匀载荷下变形控制在 0.2-0.5mm ；结块后，局部集中载荷使支撑网弯曲变形增至 3-5mm ，整体刚度下降 60% 以上。强度与刚度的衰减具有累积性，初期仅表现为微小变形或局部损伤，随着结块持续和载荷反复冲击，损伤不断累积，最终引发结构性破坏[1]。

2.3 支撑结构刚度变化研究

活性炭结块会使支撑结构的刚度发生不良改变。刚度反映支撑结构抵抗变形能力，正常情况下，支撑结构在均匀载荷作用下变形量较小且分布均匀，能够维持稳定的结构形态。当结块形成后，局部集中载荷会导致支撑结构的变形呈现局部增大趋势。在实际应用过程中，结块区域的集中重量迫使支撑网在该部位产生较大幅度的弯曲变形。由于支撑网是整体结构，局部的过度变形会带动周边区域产生附加变形，使整个支撑结构的刚度分布变得不均匀。原本平整的支撑网因局部塌陷形成凹凸形态，其整体抵抗变形能力下降。这种刚度变化会进一步影响活性炭的分布状态，变形区域可能吸引更多活性炭聚集，加剧结块现象，形成恶性循环。

2.4 支撑结构稳定性影响评估

活性炭结块对支撑结构的稳定性带来严重威胁。支撑结构的稳定性依赖均匀受力状态和完整的结构形态，当结块导致载荷分布失衡、强度下降和刚度退化时，支撑结构的稳定状态会被打破。现代制药的项目中，支撑网部分区域断裂后，其承载能力出现局部丧失，未断裂区域需要承担更大的载荷，使得支撑结构的受力平衡被破坏。随着断裂范围扩大，支撑网的整体结构完整性遭到破坏，可能引发连锁反应，导致更大面积的支撑结构失效。此外，结块的不规则分布可能使支撑结构产生偏心受力，在支撑网与箱体连接的部位产生附加扭矩，进一步削弱结构的稳定性。当支撑结构的稳定性下降到临界值 8mm 时，可能出现整体坍塌风险，不仅影响废气处理设备的正常运行，还可能引发安全事故。支撑结构稳定性的下降还会影响其与周边设备的连接可靠性，比如支撑网与箱体的焊接点在不稳定受力状态下可能出现松动或开裂。

3. 结块与支撑结构相互作用关系

3.1 接触力学分析

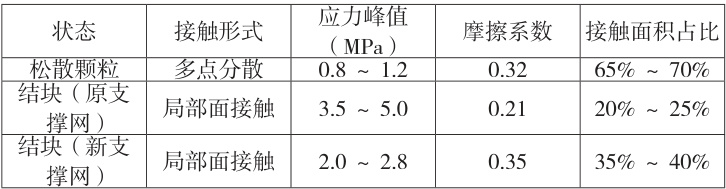

活性炭结块与支撑结构接触界面存在特定力学传递规律，正常状态下，颗粒活性炭与支撑网为多点分散接触，接触应力小且分布均匀。结块形成后，接触形式转变为块状结构与支撑网的局部面接触，载荷范围接触应力集中明显（如表 1）。以现代制药股份有限公司固二丙酮废气处理项目为例，结块区域接触应力较松散颗粒状态显著提升，局部应力值可达松散状态的 3 ～ 5 倍，应力峰值集中在结块边缘与支撑网接触部位的力学机理，可从接触形态、载荷传递与材料变形的协同作用角度分析。支撑网材质和结构对接触力学特性影响显著。该项目原有支撑网采用普通 Q235 碳钢材质，经过含水气体长期腐蚀后，使用磁性涂层测厚仪可知，表面形成 0.1～0.3mm 的锈蚀层，现场分区采样测量与数据比对分析得出接触界面摩擦系数从 0.32 降至0.21，结块在振动或气流扰动时易滑移，进一步加剧局部应力波动。维修时更换为 316 不锈钢支撑网，针对原有普通碳钢支撑网易受腐蚀的问题专门选型的耐候性材料。其核心优势体现在成分与结构设计对潮湿腐蚀环境的适应性，摩擦系数稳定在 0.35，接触应力分布均匀性提升 40% 。

接触界面变形协同性同样影响力学传递。结块自身在接触应力作用下会产生 1～3% 的压缩变形，支撑网的局部弯曲变形量可达 5 至8mm ，这种变形差导致接触区域出现二次应力叠加，加速支撑网因长时间使用导致出现寿命减少[2]。

3.2 支撑结构对结块发展的影响

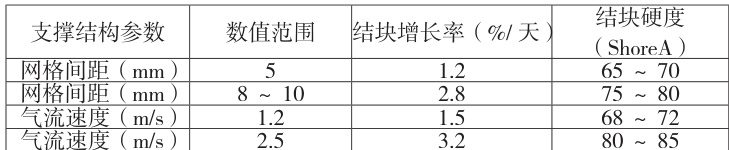

支撑结构物理特性直接影响活性炭结块形成与演化（如表 2）。现代制药项目中，支撑网腐蚀破损形成局部凹陷，凹陷深度达10～15mm 时，活性炭颗粒在支撑网正常区域的活性炭颗粒堆积密度由 0.45g/cm³ 增至 0.62g/cm³ ，为结块提供物质基础。同时，支撑网原网格间距为 5mm ，破损后部分网格扩大至 8 至 10mm ，导致小颗粒活性炭漏失，大颗粒及初始结块滞留堆积，加速结块生长。支撑结构空间布局影响气流分布，进而作用于结块过程。该项目活性炭箱与喷淋塔之间未安装除雾装置，进入活性炭箱的气流含湿量达 25～30% ，支撑网腐蚀孔洞使局部气流速度从 1.2m/s 升至 2.5m/s ，水汽在结块表面的凝结速率提高 1.8 倍，加速结块硬化。维修时新增除雾装置后，气流含湿量降至 8～12% ，结块增长率下降 60% 。

支撑结构振动特性也会影响结块发展。项目中风机运行产生的15～20Hz 振动通过支撑结构传递至活性炭层，使结块内部孔隙率从35% 降至 20% ，密实度增加导致吸附能力下降 40% ，结块与支撑网的共振效应进一步加剧结构磨损[3]。

3.3 相互作用的动态过程研究

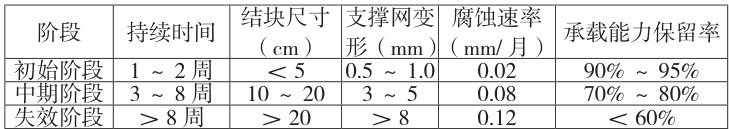

活性炭结块与支撑结构的相互作用呈现动态演化特征，可划分为三个阶段（如表 3）。初始阶段，少量颗粒因水汽黏结形成微型结块，支撑网应力增加 10～15% ，此时结构变形处于弹性范围，未出现明显损伤。中期阶段，微型结块相互融合形成直径 10～20cm 的大块，支撑网局部弯曲变形达 3～5mm ，腐蚀速率从 0.02mm/ 月升至 0.08mm/ 月。现代制药项目在此阶段出现支撑网焊点疲劳开裂，开裂长度从 0.5mm 扩展至 2mm ，结块区域的承载能力下降 30% 。

失效阶段，结块直径超过 20cm ，支撑网变形量 >8mm ，部分区域完全断裂。此时结块与支撑结构形成恶性循环，支撑网断裂导致结块沉降，沉降引发新的应力集中，加速其他区域结构破坏，同时断裂处的气流紊乱使水汽分布不均，进一步促进结块生长。动态过程中，环境因素波动会加剧相互作用。项目所在地夏季日均值湿度达到 85% 时，结块增长率较春秋季提高 50% ，而冬季低温使支撑网材料脆性增加，疲劳寿命缩短至常温状态的 60% ，这些因素共同导致相互作用的非线性演化。维修后通过将支撑网排布密度增大 20% 、安装除雾装置等措施，使动态过程的稳定周期从 8 周延长至 16 周以上，有效缓解相互作用的破坏效应[4]。

4. 结论

综上所述，活性炭结块对支撑结构影响明显且复杂，结块引发的载荷变化及与支撑结构间的相互作用，会使支撑结构力学性能发生改变，影响其稳定性。明确这些影响及作用机制，能为支撑结构设计优化、运行维护提供有效指导，有助于预防因结块导致的结构问题，保障活性炭相关系统长期安全高效运行，对提升工程应用可靠性有重要价值。
