石油天然气工艺管道安装技术探讨

引言

在天然气输送系统工程中，工艺管道的安装质量对能源传输网络的可靠性有着直接的影响，工艺管道作为承载天然气以及石油介质的关键设施，其安装要遵循严格的工程技术标准，又要依据地质条件与运行参数来选择适配的施工方案。此领域涉及高压力输送、材料耐腐蚀等复杂技术要素，施工人员要精准把控焊接工艺优化、应力消除措施等核心环节。解析典型工程案例中的关键技术指标，总结不同场景下的最佳安装模式，可提升现阶段项目的施工品质，还可以推动同类项目的技术标准化建设。

一、工程概况

某新建石油天然气工程项目，其整体长度为 15.8km，其中覆盖了干线管道以及与之配套的截断阀室 2 座，该系统运行压力的设计标准为 9.0MPa 等级，主干管网所选用的是 X70 钢质管材，这种管材的直径为 Φ914mm，依据受力分析得出，直管段选用的是 22.2mm 标准壁厚，而弯管部位则依据应力集中系数进行优化，采用 23.8mm 的加厚结构，所有管件都是运用直缝埋弧焊接工艺制作而成的。

二、石油天然气工艺管道安装技术要点

1、管段制作

施工单位要针对管段展开精细化加工处理工作，此为保障管道安装质量的关键要点，作为质量控制的关键举措，需借助专项检测来验证管段设计参数是否达到标准，并且要对检验记录做详细的归档处理，在经过复核确定管段不存在质量缺陷之后，要完整地填写质量报告并提交给监理部门进行审核。监理单位依据单线图纸以及施工规范要求，采用抽样检测的方式对预制管段进行质量验证，着重核查施工单位所提供的质量证明文件与检测数据，完成技术参数复验等一系列审查流程，唯有全部检验指标都符合工程技术标准时，预制管段才可进入实际安装环节。

2、焊接材料选择和使用

在焊接作业准备阶段，焊材选型属于首要环节，需要优先考虑焊材技术要求，在完成烘干程序的前置工序过程中，要精准控制温度参数，并且留存完整的工艺参数记录，转运环节作业人员要借助保温桶来实施焊材密封防护，尽可能减少大气湿度对焊材性能的侵蚀 [1]。质量控制体系要囊括从材料验收到应用前的整个流程，重点核查焊芯偏心度、药皮完整性等关键指标，对于存在涂层剥落或者直径偏差超限的瑕疵品要马上暂停投用，工艺文件的标准化编制是提升焊工操作规范性的基础保障，要借助参数模拟计算以及工况适配性分析来确立焊接条件的技术基准（如表1）。

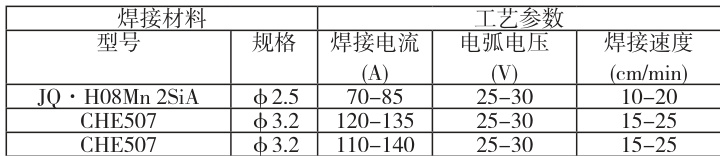

表1 焊接材料与工艺参数

3、管道的防腐

在管道进行加工成型的阶段，其多种金属成分长时间暴露在复杂的环境介质中会出现性能方面的变化。当工程投入运行以后，系统内部会长时间输送有强腐蚀性的介质，这给材料的耐蚀性给予了严峻的挑战。石油化工装置周边区域的土壤普遍呈现出酸碱性的特征，并且大气环境中含有丰富的硫化物、氯化物等活性腐蚀因子，多种腐蚀源共同发挥作用很容易致使管体结构受到损害，如果防腐维护工作做得不到位，随着材料性能不断退化，有可能引发介质外泄事故，对周边生态系统造成的破坏效应不能被忽视。

三、石油天然气工艺管道安装质量控制措施

1、控制管道焊接质量

管道焊接在工程建设中是关键工序，其工艺质量和整体项目可靠性直接相关，实际施工时，若施工人员未按规范执行工艺流程，在细节处理上有疏忽，哪怕焊缝缺陷只有极小差别，也可能致使介质渗透或泄漏，如输送有毒有害物质的压力管道，焊缝处的微小气孔都会成为危险泄漏源，会造成环境污染，还可能引发群体性中毒事件甚至危及生命安全。要严格落实过程管控措施，依照焊接工艺评定要求逐一实施参数控制，并且在每道工序完成后借助专业检测工具进行复核，工程收尾阶段要借助专业设备进行探伤检测，对照设计图纸的坡口角度、焊缝宽度等关键参数，采用渗透检测与射线检测结合的方式进行三维校验，保证所有焊接接头的机械性能和密封性都达到工程技术规范要求。（如图1）

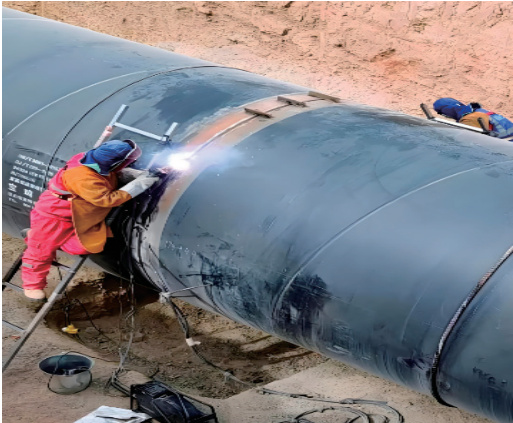

图1 管道焊接

2、严格控制吹扫、压力试验

在管道系统正式启用以前，一定要完成吹扫作业以及压力测试这两项验证流程，吹扫作业要在试压的前后分阶段去实施，借助设备与管道分体式排污方案来防止交叉污染，吹扫质量验收的关键指标是排出介质里不能含有直径超过 1 毫米的固态杂质，像氧化铁皮、焊接残留物以及矿物碎屑等污染物，达标之后要在 10 分钟内完成管口封堵工序。依照现行技术规范要求，强度试验要按照不低于设计压力150% 并且超过 0.4MPa 的双控标准来执行，而严密性试验则直接采用设计压力值，实际工程中一般采取分级水压测试法，注水过程中要保持 ⩽0.1MPa/min 的平稳升压速率，当压力上升到强度试验值时维持系统稳定 10 分钟，经过法兰连接处渗漏检测合格后，再逐级降低压力至设计压力值并保持 30 分钟。对于冬季施工的特殊工况，要建立水温监测系统并且采取聚乙烯保温层包裹等防冻处理措施。

3、科学安装垫片和法兰

优化石油天然气工艺管道安装质量最关键的是实施全流程精细化管理，技术人员要对法兰部件进行全面质量评估，凭借仔细检查密封面光洁度和几何参数，保证接触面平整度符合 GB 标准，运用荧光渗透检测工艺筛查垫片微裂纹隐患，一旦发现划痕就启动备件更换机制。对于异材质管法兰的组对工序，要采用激光对中仪动态监控同心度偏差，使用力矩扳手实施梯度紧固策略，在保持 0.02mm/m 平行度公差的情况下避免应力集中现象。由于热胀冷缩效应与安装公差的影响，各管段衔接处存在动态微间隙是工程常见情况，这时应优先选择弹性模量适配的金属缠绕垫片，并严格按照 ASME B16.5 规范实施带压堵漏工艺，防止采用强行校正手段造成密封面塑性变形，这样才能在全生命周期内维持管道系统的完整性。

结束语

综上所述，石油天然气工艺管道安装技术有很高的专业性以及规范性要求，其中每一个操作细节都会直接对工程项目的安全系数和运行效能产生影响。在能源安全保障领域，管道的安装质量是基础设施建设的关键指标，是维持油气行业产业链稳定的关键支撑点，当下要构建技术人才培养体系以及智能化监测系统，把标准作业程序落实到焊接、防腐、压力测试等具体的工序当中，并且运用现代工程管理方法对施工流程给予优化。这种从技术革新再到管理升级的系统性措施，正是推动传统能源产业朝着现代化转型，实现更高质量的发展目标。

参考文献：

[1] 张吉祥 . 石油化工工艺管道安装质量控制和技术管理 [J]. 中国石油和化工标准与质量，2021，41（20）：33-34.
