基于Axure RP 的园区可交互地图图库原型设计

产业园区、大学校园、大型景区等综合区块，区域结构庞杂，设施繁多，传统的纸质地图或者静态电子地图都存在信息内容量少，缺少交互等问题，有必要设计一款可动态分层显示信息的交互式地图图库。而直接进行专业的 GIS 系统（地理信息系统）进行软件研发，投入成本高、耗时久，且需求不明确也会给软件开发带来风险。因此，在正式开发前进行可体验的原型设计，并对用户做场景化体验后一步明确需求，是降低开发时间周期和避免研发失败风险等的有效措施，运用Axure RP 完成原型设计可以快速完成此项工作。

1. 基于 Axure RP 原型设计的优势及意义

Axure RP 作为一款强大的原型设计工具，常用于常规网页与 App原型设计，能够高效、精准地表达复杂的产品交互逻辑和业务流程，创造出无限接近最终产品的交互模型。（1）可视化沟通，降低歧义：将抽象的需求文档转化为可视、可操作的原型，使产品、设计、开发、测试及客户等多方人员能在同一认知基础上沟通，极大减少因理解偏差导致的返工。（2）用户体验前置验证：在投入大量开发资源前，即可对产品的交互流程、功能布局、操作手感进行完整测试与验证；通过可用性测试收集真实用户反馈，并快速迭代优化原型，确保最终产品的用户体验质量。（3）精准的开发蓝图：Axure RP 可自动生成规格说明文档（Specification），详细标注每个元件的交互逻辑、状态及说明，为开发工程师提供清晰、准确的实现指南，减少开发过程中的疑问，提升开发效率。（4）低成本与高效率：相比直接编写代码验证创意，使用 Axure RP 制作原型的成本极低，修改和调整速度极快，支持开发团队在项目早期探索和对比多种设计方案。

2. 功能需求分析与设计目标

基于用户调研结果，系统需实现3 个主要功能模块：1. 地图浏览：支持缩放、拖动平移及全屏显示；2. 信息查询：提供相关数据详情（如建筑面积、功能介绍、联系方式等）、场所检索（如休息区、急救所、停车场等）查询；3. 个性化设置：为用户提供搜索、筛选、分类显示等功能。

在性能方面，要求地图加载时间小于2 秒，分类显示耗时小于1 秒，搜索关键词响应时间小于 1 秒；兼容性需支持 Chrome、Firefox、Edge等主流浏览器；新用户对主要功能的平均上手时间小于3 分钟。

根据需求分析，设计目标明确为：功能性方面需具备地图交互、信息展示、搜索、筛选等核心功能；可用性方面需满足界面简洁直观，操作符合用户直觉，降低学习成本；在保真度方面需实现一套高保真原型，能够真实模拟最终产品的使用体验，以便用于演示与用户测试。

3. 基于 Axure RP 的原型设计

Axure RP 丰富的交互事件与逻辑功能足以构建出媲美真实应用的高保真原型。本原型设计实现的关键在于灵活运用 Axure RP 的动态面板（Dynamic Panel）、中继器（Repeater）和条件逻辑（ConditionalLogic）三个重要功能实现用户需求。

3.1 信息架构与页面布局

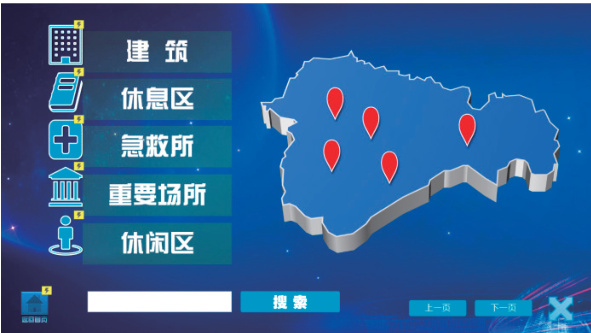

页面层级依次为：首页（欢迎界面）→园区总览（园区总图） $$ 主要功能分区（核心交互区）→具体点位（点位信息）。其中，主要功能区为核心页面，采用“左侧列表、右侧地图”的布局方式。具体设计为：左侧为功能区，设置分类筛选列表（如建筑、休息区、急救所、休闲区等）；右侧为主视觉区，作为地图容器，承载可交互的地图主体，分类筛选及搜索结果在地图对应位置显示；底部放置搜索框，设置页面导航按钮（返回主页、上一页、下一页、全屏），并显示操作提示信息（如图）。

主要功能区页面设计

3.2 地图交互的实现

地图交互是本原型设计的的基础。将园区高清平面图设置为一个动态面板，通过该动态面板交互中的“拖动时”和“滚动时”事件，实现地图的拖动浏览与缩放效果。

地图拖动的实现：在动态面板的交互属性中，新建交互“拖动时”即可实现地图的拖动浏览，需注意在“边界”设置中，根据地图尺寸设定限制条件，避免用户拖动过程中地图超出动态面板边界。

地图缩放的实现：将动态面板设置为“垂直滚动”模式，通过获取动态面板的 scrollY 值（垂直滚动距离），将该值转换为控制地图尺寸的变量，从而实现通过鼠标滚动操作调整地图缩放比例，具体参数设置为：地图宽度 =[(LVAR1.scrollY/100)+1]× 地图宽度，地图高度=[(LVAR1.scrollY/100)+1]× 地图高度，锚点设为“居中”。

3.3 点位标记与信息展示

在地图上，采用不同的图标（Icon）区分各类设施；同时设计一个隐藏的弹窗组件，包含图片、名称、详情等字段，并将弹窗组件关联为“热区”（可交互区域）。为每个热区（对应地图上的具体点位）添加交互逻辑，单击事件：点击热区时，触发“显示弹窗组件”动作，通过设置文本变量，将当前点位的详细信息（如名称、功能、联系方式等）填入弹窗的对应字段中；鼠标悬停事件：当鼠标悬停于热区时，触发“改变光标形状”或“轻微放大图标”的反馈动作，明确提示用户该区域可交互，提升用户体验。

3.4 分类筛选与搜索功能

通过 Axure RP 的中继器功能实现数据驱动与分类筛选，构建一个中继器，每行数据对应一个园区地点，包含字段：Name（名称）、Type（类型）、Intro（简介）、Image（图片）、Lng（经度）、Lat（纬度）等；其中，Lng 和Lat 字段用于定位，在静态原型中，通过调用[[Item.Lng]] 和 [[Item.Lat]] 变量控制图标在地图上的显示位置。

分类筛选的实现：为每个分类标签（如“建筑”）添加“鼠标单击时”事件，触发“筛选中继器”动作，筛选规则设置为 [[Item.Type==’建筑’]]，即只显示中继器中“Type”字段为“建筑”的点位数据。

搜索功能的实现：为搜索框添加“文本改变时”或“按下回车键时”事件，触发“筛选中继器”动作，筛选规则设置为 [[Item.Name.indexOf(LVAR1)>=0]]（其中 LVAR1 为搜索框的输入文本值），实现对地点名称的模糊搜索。

4. 结论与展望

本文详细阐述了利用 Axure RP 设计并实现园区可交互地图图库原型的过程。实践表明，通过应用 Axure RP 的动态面板、中继器和条件逻辑等功能，成功构建了数据驱动、交互丰富的高保真原型，既完整诠释了用户需求，也为后续软件开发奠定了坚实基础。

未来，该设计模式与方法论可复用于其他类似场景，如博物馆导览、大型商场导航、特殊行业专用地图库等，进一步展现 Axure RP在交互设计领域的巨大潜力与实用价值。

参考文献：

[1] 张晖 . 基于 AXURE RP 技术平台的交互原型设计课程研究 [J].数码世界 ,2018(4):2.

[2] 冀托 .Axure RP 原型设计基础与案例实战 [M]. 机械工业出版社 ,2018.
