耐压壳体总装过程中的密封性能保障与调试技术研究

耐压壳体作为水下装备的核心组件，其密封性能直接关系到整个装备的安全运行与使用寿命。本文基于密封结构装配精度控制和密封材料选型，耐压壳体总装过程中的关键技术，并提出调试验证方案，旨在提高深海装备的密封可靠性和环境适应性。

1 密封结构装配精度的影响及控制

1.1 装配精度对密封性能的影响

耐压壳体的密封性能首先取决于装配精度。在实际装配过程中，即使微米的尺寸偏差也可能导致密封失效，特别是在深海高压环境下。密封面的平面度、粗糙度、螺栓预紧力均匀性等因素直接影响密封接触压力分布。当存在装配偏差时，密封圈压缩量不均匀，容易产生局部应力集中，导致蠕变加速或密封圈破裂。

以O 形密封圈为例，其在设计水深条件下的变形情况、应力分布及最大接触压力必须满足严格的要求。有限元分析表明，密封面上的最大接触压力必须大于外部海水压力才能确保密封有效性。装配偏差会显著降低最大接触压力，尤其是在压力超过一定阈值（如20MPa）时，密封性能对装配精度的敏感性急剧增加。

1.2 装配精度控制方法

为确保装配精度，需采取以下控制措施：

首先，在耐压壳体上划开孔线时，每个孔的中心应处在同一高度，在垂直方向上，孔的中心线应在耐压壳体中心线下方，以确保压力均匀分布。其次，在开孔处四周焊接工装时，工装直径应大于开孔直径，且保证工装和开孔同圆心，以减少应力集中。

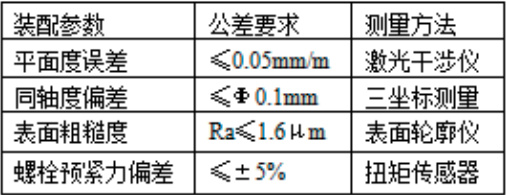

表1：耐压壳体装配精度要求

2 密封材料选型的关键因素

2.1 材料性能要求

深海密封材料需要满足极端环境下的特殊要求：一是抗高压压缩变形能力，二是耐低温性能，三是抗海水腐蚀特性。在万米深海环境下，压力可达 100MPa 以上，温度可能低至 -50^∘C ，且长期浸泡在高盐度海水中。

2.2 密封材料选型依据

密封材料选型需要基于综合性能评估，主要考虑因素包括：

⑴机械性能：抗压强度、弹性模量、断裂伸长率；

⑵热性能：热膨胀系数、导热系数、耐温范围；

⑶化学稳定性：耐腐蚀性、耐老化性、抗水解性；

⑷长期性能：蠕变特性、应力松弛率、磨损阻力。

对于深海耐压壳体，氟橡胶、氢化丁腈橡胶和聚四氟乙烯（PTFE）是常用的密封材料。碳化硅陶瓷密封环在超高压环境下表现出色，其抗压强度可达 3000MPa 以上，在高压下能保持稳定的密封结构，且具有优异的耐腐蚀性，可抵抗海水的侵蚀。

2.3 材料评估与验证方法

密封材料的评估需要采用多维度测试方法，包括实验室性能测试和模拟环境试验。根据 GJB250A-1996 标准，密封材料的尺寸检测要求激光测量仪精度 ⩽0.005mm ，椭圆度误差 ⩽0.8% 。环境试验标准包括热循环试验（ 循环 100 次，体积变化 ⩽5% ）和介质浸泡试验（在JP-8 燃油中浸泡 500h ，拉伸强度保持率≥ 80% ）。

对于深海应用，还需进行高压模拟试验，如使用深海环境模拟高压舱进行 1.1 倍工作压力下的水静压力耐压试验。试验采用阶梯升压方式，每个阶段稳压 3 分钟后进行应变测量，当压力升至目标值（如126.5MPa ）时，保压 10min ，并进行应变测量后卸压。

3 深海环境适配的总装调试方案

3.1 系统化调试流程

针对深海环境的总装调试需要采用系统化方法，涵盖从单个密封组件测试到整体耐压壳体验证的全过程。调试过程应遵循" 由内而外、由局部到整体" 的原则，逐步验证各级密封的可靠性。

首先进行组件级调试，重点检查 O 形密封圈的安装状态和预压缩量。通过专用工装模拟实际安装条件，测量密封圈的压缩率、拉伸量和截面直径变化，确保其处于最佳工作状态。对于关键部位。然后进行子系统调试，对耐压壳体的各个密封接口进行单独测试。使用氦质谱检漏仪或压力衰减法检测泄漏率，确保各子系统密封良好。最后进行系统级总装调试，将各个子系统集成为完整的耐压壳体，进行整体密封性能验证。采用深海环境模拟高压舱进行试验，模拟实际工作深度下的压力条件。

3.2 调试验证与标准

总装调试后需要进行严格的验证试验，以确保耐压壳体满足深海作业要求。验证标准应包括：

⑴压力试验：包括耐压试验和破裂试验，验证结构强度和密封性能；

⑵环境试验：模拟温度、腐蚀、振动等环境因素，评估密封耐久性；

⑶寿命试验：加速老化试验，预测密封系统的使用寿命。

根据国际标准，耐压试验压力通常取为最大工作压力的 1.25 倍。计算方法如下： p=ρ hg

其中：ρ 为海水密度（ ），通常取 1025kg/m³ ； h 为海洋测量仪的作业深度（ mm ）； g 为重力加速度，标准值为9.80665

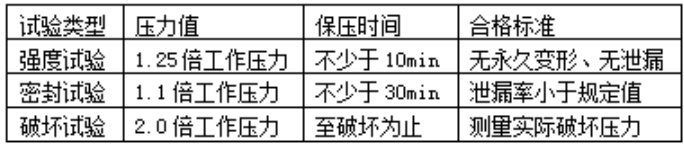

表2：耐压壳体压力试验标准

试验过程中需要实时监测应力应变数据，良好的密封性能表现为应力应变数据变化呈近似线性关系，这表明整个承压舱结构处于弹性区间，强度稳定性良好。

结语

本文系统研究了耐压壳体总装过程中的密封性能保障与调试技术，分析了密封结构装配精度和密封材料选型对密封性能的影响，提出了适应深海环境的总装调试方案。首先，装配精度是影响密封性能的关键因素，需要通过数字化装配技术和异形支撑环设计来控制密封面的平面度、同轴度和粗糙度。其次，材料选型必须考虑深海极端环境的特点，氟橡胶、氢化丁腈橡胶和碳化硅陶瓷等材料具有优异的抗压、耐温和耐腐蚀性能。最后，系统化调试方案包括组件级调试、子系统调试和系统级总装调试，结合冗余密封设计和严格的验证试验，可确保耐压壳体的密封可靠性。通过不断深入研究耐压壳体密封技术，将有力推动我国深海装备技术的发展，为海洋资源开发和海洋科学研究提供可靠的技术保障。

参考文献

[1] 张磊 , 王健 . 深海耐压结构密封技术研究进展 [J]. 海洋工程 ,2022,40(3):1-10

[2] 中国船舶重工集团. 深海装备总装工艺规范[Z].2023
