储能电站项目与电网协调管理的简化模式研究

1 储能电站与电网协调管理现状剖析

1.1 现有管理模式概述

当下，储能电站接入电网大多体现为集中式与分布式这两种典型形式，集中式储能电站往往体量较大，可直接对接输电网或者大型配电网，其主要职责是维持区域电力供需平衡，给予系统层面的辅助服务；包含中央能量管理系统（EMS），区域协调控制器，储能站点本地控制器等关键模块。从整体架构角度来说，中央能源管理系统（EMS）把电网负荷预测，新能源发电出力估算。

1.2 面临的挑战与问题

虽然储能同电网相互配合管理的机制基本达成双向互动融合，不过其运作成效依旧被各种限制制约着，系统构造比较繁杂，造成信息交流走向漫长而且易受阻，数据传输过程当中时常遭遇延后或者掉包情况，这种情形既削减了控制命令的即刻性与准确性，又致使储能设备很难快速适应电网随时发生的变化，在碰到突然的功率短缺或是新能源出力不稳定等非常时期，如果通信链路不够牢固稳定，储能装置常常不能立即回应并供应必要的调节支撑。

2.1 总体架构设计

（1）云层：全局协同决策中枢

依靠电力云平台，把储能云同虚拟电厂管理系统整合起来，储能云可立即收集全网储能设备数据，更新速度达到秒级，而且利用健康评估模型，可提前7 天预估电池衰减走向，还与虚拟电厂模块形成双向互动，以此为基础，AI 驱动的云端决策系统产生两种协同优化方案，在某个跨省电网试点项目里，协同运作成本削减了 23% 。

（2）边层：区域协同执行枢纽

边缘节点是云平台和终端设备之间的重要纽带，一般覆盖1-2 个市级电网区域，主要功能是对数据进行预处理和关键事件筛选，把传输数据量缩减到总量的大概 10% ，具备动态调节的能力，能根据本地的运行情况随时改变控制策略，保证执行偏差控制在正负1%之内，比传统模式快80%以上。

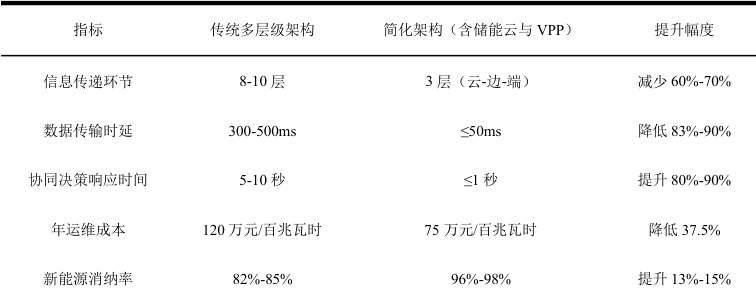

表 3-1 传统架构与简化架构的核心性能对比

2.2 关键技术支撑

2.2.1 数据驱动的预测与优化技术

把储能云平台的历史数据库和虚拟电厂分布式能源的运作记录整合起来，形成以“长短期记忆网络（LSTM）+注意力机制”为主的关键复合预测模型，这个模型包含15 个关键特征变量，包含气象要素，地理属性，历史发电数据以及设备参数等信息。

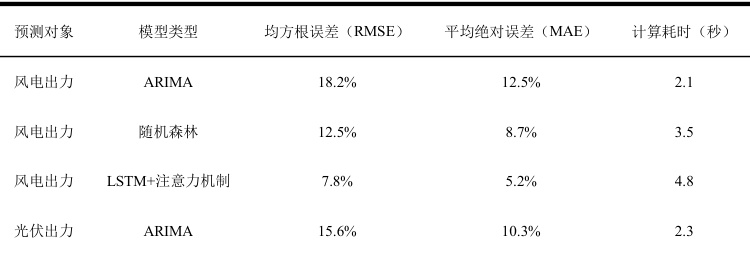

表3-1 不同预测模型的性能对比

2.2.2 分布式协同控制技术

（1）控制架构设计

系统分三级协同：虚拟电厂架构设计里，分布式节点依靠本地通信网络（电力专用无线网），达成数据交流，通过一致性算法做到自适应调节，保证各个子群总出力偏差维持在正负 1%以内，储能系统和虚拟电厂协同工作的时候，边缘节点承担传送关键参数的任务，依靠动态权重分配机制达成功率平衡优化目的。

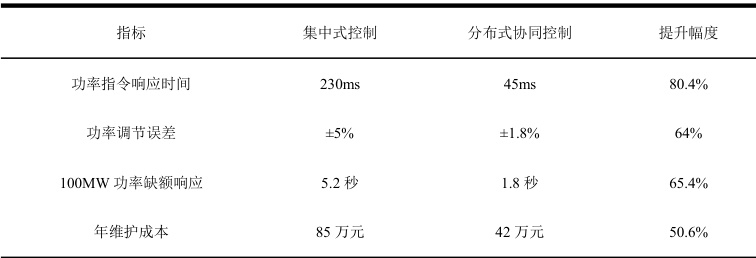

（2）性能验证数据

在包含 12 座储能电站、总容量达到500 兆瓦时，并且有500 个分布式能源节点的虚拟电厂实验系统当中，所采用的分布式协同控制策略相较于传统的集中式控制方式，其优势表现得更加明显。

2.2.3 智能通信技术

5G 独立组网架构下，单向时延被严格限定在18 毫秒之内，下行峰值速率能够达到 200Mbps，而且可以做到每平方公里接入百万终端，完全可以满足虚拟电厂大规模设备互联的需求。智能通信技术应用的效果十分明显，数据传输中断的时间从每年72 小时缩减到1.2 小时，下降幅度达到 98.3% 。

3 实际案例分析

3.1 案例介绍

本项目共部署23 座分布式储能站，总装机规模达 200 兆瓦/400 兆瓦时（2 小时充放电周期）。其中，在工业用户处设立 8 座储能电站，功率在10-15 兆瓦，接入10 千伏工业配电网，主要解决高能耗企业负荷起伏问题；该系统采用分层架构设计，实现全流程协同，云端是核心能量管理平台，设在省级电力调度中心，集成新能源出力预测模型、负荷预测模块以及多目标优化算法，每日生成次日储能充放电计划曲线。

3.2 实施效果评估

3.2.1 系统动态响应性能

根据典型电网扰动工况下的实验数据可知，储能系统在不同控制模式下均具有较强的快速响应能力，其平均响应时间比传统集中式调控方式缩短了近9 倍，为42ms，在功率波动调节过程中，扰动发生后1s 内，电网功率偏差由±15%快速收敛 5±2% ，频率保持在 50±0.02Hz ，电压偏差也保持在额定值的±1%范围之内。

3.2.2 新能源消纳能力提升

基于预测-优化闭环控制架构的储能系统可精准达成新能源出力同负荷需求间的动态平衡，通过实验证明，在该架构之下，区域内新能源的弃电比率有着较为显著的下降情况，从最初水平的 8.2% 缩减到 2.1% ，一年期间，新增加的发电总量大概有1.2 亿度电，单天最高充放电量能够达到320 兆瓦时左右。

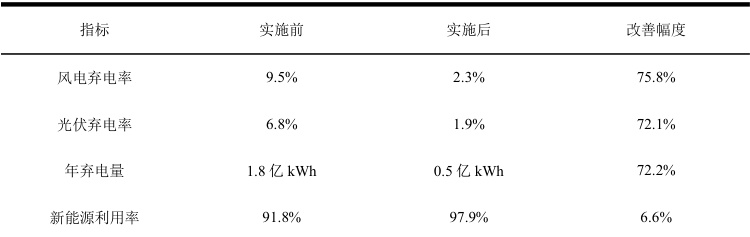

表2：新能源消纳指标改善情况
