HDMI 接口中EDID 数据格式与设置典型错误分析

1、引言

HDMI（High-Definition Multimedia Interface）凭借单缆传输音视频的特性，广泛应用于消费电子、工业显示等领域。EDID 作为HDMI 设备间协商的核心机制，承载着显示设备的能力信息（如分辨率、色彩空间、音频通道数等）。当源设备（如电脑显卡、播放器）与显示设备（如显示器、投影仪）的 EDID 数据不匹配或损坏时，易出现黑屏、分辨率异常、音频丢失等问题。本文围绕 EDID 数据格式与设置逻辑展开研究，为解决实际工程中的传输故障提供理论与方法支撑。

2、HDMI 接口中 EDID 技术原理

2.1 HDMI 概述

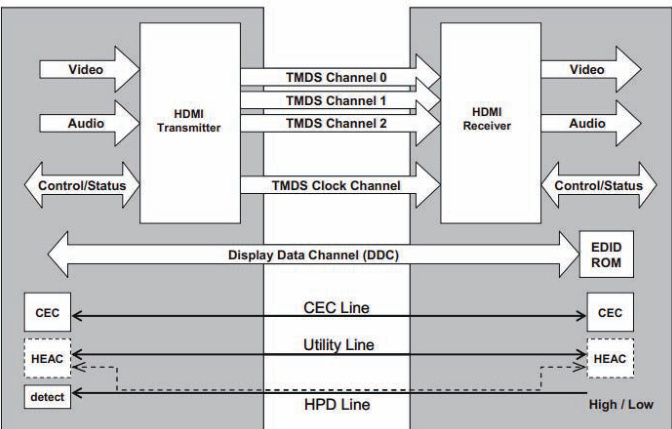

HDMI 通过 TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）技术传输数据，这是一种抗干扰的差分信号传输方式，通过差分信号传输，可减少电磁干扰，保证高清音视频信号的稳定传输。个HDMI 系统包括发送和接收两部分，下图是HDMI 系统结构图：

TMDS 通道：HDMI 包含 3 个独立的 TMDS 数据通道（通道 0、1、2）和 1 个 TM S 时钟通道。TMDS 数据通道用于传输视频和音频数据，TMDS时钟通道为TMDS 数据传输提供时钟信号 确保发送端和接收资

DDC （Display Data Channel ） 显示数据通道 ： 发送端通过 DDC 通道读取接收端 EDID ROM（扩展显示识别数据只读存储器）中的信息，获取显示设备的参数（如分辨率、刷新率等 ），以便选择能干被接收端试别的最佳输出格式传输音视频数据。CEC（Consumer Electronics Control）消费电子控制通道：允许用户通过一个遥控器控制多个HDMI 设备，实现设备间的交互控制 ，如一键播放、设备间状态通知等。

Utility Line ：预留的辅助线路，目前较少使用，未来可能用于扩展功能。

HPD Line（Hot Plug Detection）：热插拔检测线路，用于检测接收端设备是否连接或断开。当设备连接时，HPD 线路电平变化通知发送端，发送端据此准备传输信号

2.2 EDID 的功能与通信流程

EDID 是显示设备通过DDC（Display Data Channel）向源设备上报自身能力的128 字节基础数据（可扩展至256 字节）。其核心流程为：1）源设备上电后通过DDC 通道读取显示设备的EDID 数据；

2）解析EDID 中的分辨率、刷新率、音频格式等字段；

3）源设备根据EDID 信息调整输出参数，完成音视频信号适配。

2.3 EDID 数据结构解析

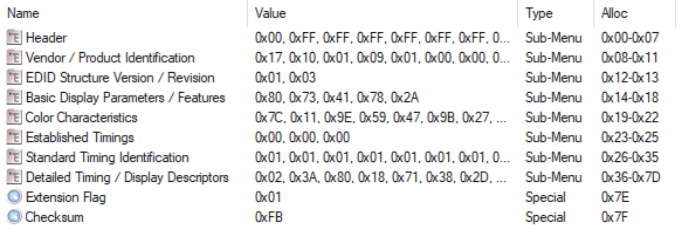

一份 EDID 数据由 128 个字节的基本数据块 （Block 0） 和拓展数据块 （Block 1） 组成，Block 0 是必须要有的 ， 包含以下关键字段：

1）头信息（Header）：标识 EDID 的有效性。固定为 00 FF FF FF FF FF FF 00（十六进制）。如果不符合此格式，EDID 可能损坏。

2）厂商与产品信息（Vendor & Product Identification）：厂商 ID， 产品序列号、制造年份等

3）EDID 版本 （EDID Structure Version/Revision）

4）基本显示参数 / 特性 （Basic Display Parameters/Features）： 显示器的基本显示参数，包括物理尺寸、色彩空间等

5）颜色特征 （Color Characteristics） ：显示器支持的色彩范围

6）确定的时序块（Established Timings）：通过这个字段，显示设备可以快速告知连接的源设备它支持哪些标准的视频模式，源设备可以根据这些信息来选择合适的输出模式，以确保与显示设备的兼容性。

7）标准的时序块（Standard Timings）： 包括宽高像素值、宽高比、刷新率等

8）详细的时序块 （Detailed Timing/Display Descriptors） ：这些信息提供了诸如水平频率、垂直频率、水平和垂直的活动时间与消隐时间、同步脉冲宽度和偏移等详细的定时参数。这些参数对于源设备精确地生成与显示设备相匹配的视频信号非常重要，尤其是在一些非标准或者特殊的视频模式下，能够确保图像在显示设备上正确地显示，包括图像的大小、位置、同步等方面都能得到准确的控制。

9）扩展块标识（Extension Flag）：指示是否包含额外 EDID 数据（如 HDMI 2.0 的扩展块支持 HDR、4K@60Hz 等）。

10）校验和 （CheckSum）

3、EDID 设置错误的典型问题、成因与修正

3.1 无音频输出

3.1.1 现象

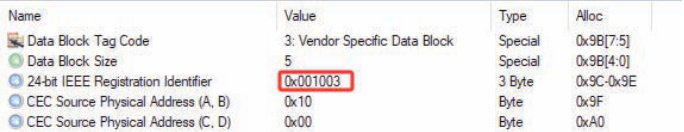

这是一款便携蓝光播放器，蓝光播放芯片的HDMI 输出经过一个一进两出的转换芯片，一路给到电视，一路给到LED 屏，没有音频输出。3.1.2 分析使用过程中HDMI 转换芯片会去拷贝其TX 端比如LED 屏的EDID，然后经过一些修改比如厂商信息等，再给到蓝光播放芯片，告之能支持的音视频格式。通过读取蓝光播放芯片的log，发现该芯片读到的EDID 不正确，其IEEE 数据标识符错了。

HDMI 规范规定：只有 IEEE 数据标识符的值为 0x000C03 的设备，才会被认为是 HDMI 设备，否则，被当作 DVI 设备处理，这样就没有声音输出了。

3.1.3 EDID 修正

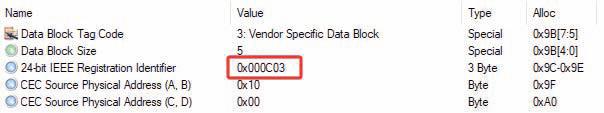

对EDID 里IEEE 数据标识符对应的值进行修改，改成0x000C03，这样就有音频输出了。

3.2 音频格式输出错误

3.2.1 现象

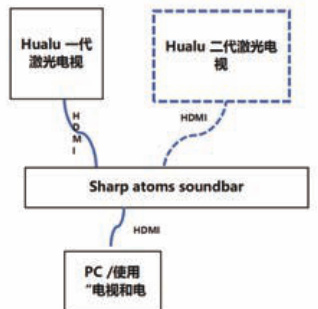

测试 Sharp Soundbar 时，使用 PC 的 HDMI 作为输入，用“电影和电视”播放器播放一个杜比全景声得音频文件。发现当该 Soundbar连接 Hualu 一代激光电视时，Soundbar 的声音为噪声，VFD 显示输入码流为 Dobly Digital。而连接 Hualu 二代激光电视，声音正常，VFD显示输入码流为 Dolby Atmos。

3.2.2 分析

分析接一代和二代激光电视时 Soundbar 读到的 EDID，发现详细时序块里对应 1920*1080 的数据块里的 Horizontal blanking（HBlank）不同，一代激光电视里是160 pixels，而二代激光电视里是280pixels。

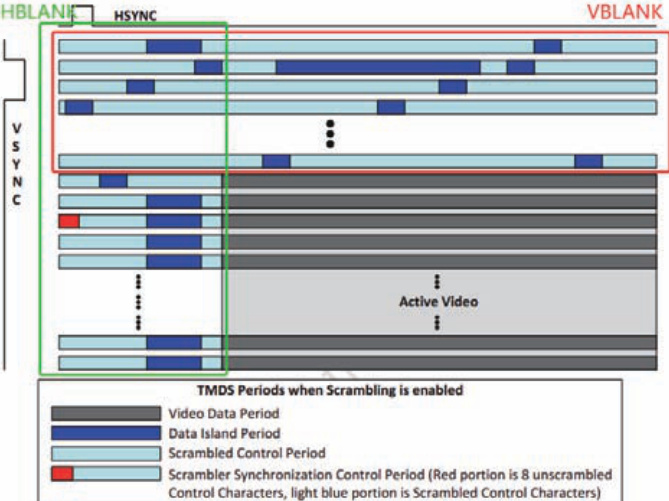

通过查看 HDMI 规范，水平消隐（HBlank）是从一行的活动画面时间结束到下一行的有效画面时间开始之间的整个时间。它从前肩点延伸到后肩的终点。（下图一场数据的左侧部分）

在HDMI 系统中，HBlank 的设置需要确保音频数据包能在消隐区间内完整传输。

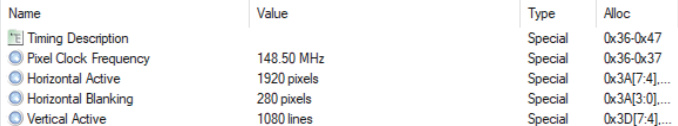

当把一代激光电视的 EDID 里 1920*1080 对应的 HBlank 从 160 pixels 改为 280pixels，Soundbar 连接它也能正常输出 Dolby Atmos 。

3.3 结论

正确设置EDID 可正常输出音视频并使源设备精准匹配显示能力，解决90% 以上的音视频传输异常问题。

4、结论与展望

EDID 作为 HDMI 设备协商的“语言”，其正确设置是保障音视频传输质量的关键。本文通过解析 EDID 数据格式、分析故障，验证了科学配置 EDID 的有效性。未来，随着 HDMI 2.1b 协议的普及，EDID 将支持更大数据容量（如动态元数据传递），智能化 EDID 协商机制（如AI 驱动的自适应匹配）或将成为研究热点。

参考文献：

[1]High-Definition Multimedia Interface Specification Version 1.4b

[2]High-Definition Multimedia Interface Specification Version 2.1
