关于PMZG 型智能信号电源系统在地铁中的应用及常见故障处理

一、PMZG 型智能信号电源系统在地铁中的具体应用

PMZG 型智能信号电源系统在地铁中通过智能切换两路输入电源并利用高频开关电源模块实现交直流转换及稳压输出，为信号设备提供稳定可靠的电力保障，如图 1。下文对智能信号电源系统在地铁中的具体应用进行阐述。

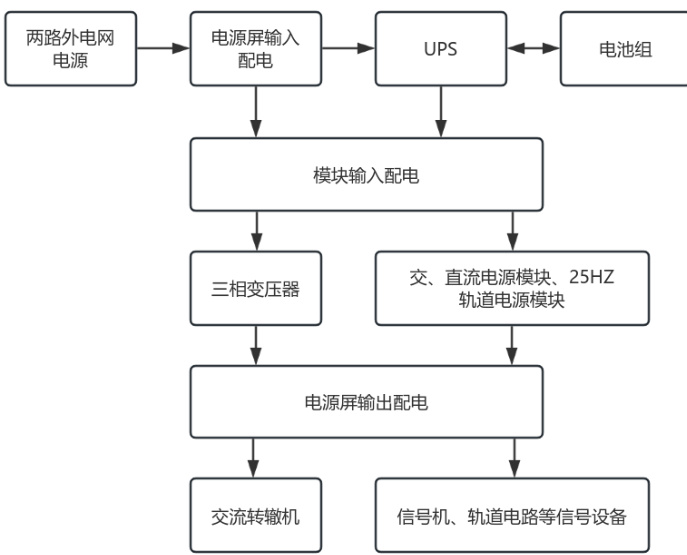

图 1 智能信号电源系统供电原理

（一）车站信号设备供电

1. 联锁设备供电

联锁设备在地铁车站里的作用非常关键，道岔如何转向、信号机什么时候亮灯还有轨道电路的状态等都由它负责，为的就是让列车进出站的时候路线安全有保障。PMZG 型智能信号电源系统输出的直流电质量能满足联锁设备做逻辑计算和设备运作时需要的电力，让联锁设备能够顺利地运行。PMZG 型智能信号电源系统通过备份机制能够应对设备出现的各种问题，有多个整流模块共同协作运行，即便其中部分出现故障其余模块仍可继续供电，避免联锁设备因断电而停止工作 [1]。

2. 信号机供电

信号机作为铁轨上的交通指挥能够提示司机开车，通过红灯停、绿灯行提示司机，其显示准确性直接关系列车运行安全。让信号机持续亮灯、稳定供电至关重要。PMZG 型智能信号电源系统专为信号机供电设计，输出的直流电流稳定性强，即便天气剧变或用电量大幅波动，仍能保障信号机正常运行，避免电压不稳影响信号传输。遇雷雨天或电网电压波动时，该系统可自动调节输出电压，确保信号机指令清晰明确，为司机提供可靠指引。

3. 计轴设备

PMZG 型智能电源系统的双路交流供电接口，可通过智能切换单元实现电源无缝衔接，主供电线路故障时仍能保障计轴设备稳定运行。地铁车站供电环境复杂，电压波动大且有谐波干扰，该系统配备的电压稳压模块与谐波抑制装置，能将输入电压稳定在适宜范围，有效过滤高频噪声，为计轴设备提供稳定纯净电力，降低供电异常引发的故障。系统内的监测传感器持续监测供电状况，实时将数据传至远程控制中心。其智能故障预判模块可分析电源参数变化规律，快速定位问题，若监测到电源模块温度持续上升会立即报警，便于维护人员提前排查，规避过热故障风险。

（二）区间信号设备供电

1.AP 天线

地铁区间的无线接入点 AP 天线，是列车与地面控制中心实时通信的核心，负责两者双向数据交互。PMZG 型智能信号电源系统，凭借高可靠供电、动态监测预警和抗电磁干扰等核心技术，为 AP 天线提供持续稳定、无干扰的电力，保障地铁通信链路不间断。列车高速穿越隧道或区间时，系统的电磁防护架构能维持 AP 天线供电品质，抑制电磁干扰导致的信号畸变，保证车地数据传输精准，降低环境干扰引发的定位偏差或通信中断风险。若遇雷击浪涌或设备老化短路，系统会迅速启动保护机制，切断异常电流，防止 AP 天线硬件受损，减少因电源问题产生的设备更换开支[2]。

2. 无线通信设备供电

地铁列车和地面调度中心之间要传递信息主要靠区间段布置的无线通信设备来实现。不管是列车实时位置信息传回去还是运行速度和设备状况这些动态信息要更新都需要靠这套系统来及时传送。想让数据一直稳定准确的传输可靠的电力供应就成了重要保障。PMZG 型智能供电系统在这当中起到了关键作用，它靠着精准调配能源给通信设备不间断地供电而让信息传得又稳又准。这套系统持续稳定送电保障了区间内通信设备整日正常运转，列车与调度中心实时通讯顺畅为行车指挥准确性奠定了良好基础，PMZG 型智能供电系统采用双路冗余供电设计，即便突发异常状况也能迅速切换电源线路，若外部交流电突然中断系统自带的储能电池组会立即启动应急模式接管供电工作，保证无线通信持续在线正常运行。在此过渡时段列车的关键动态定位信息及实时运行状态参数可凭借备用供电线路不断传输至调度中心，如此运营人员便能及时了解现场实际情况迅速启动应急处理措施，为行车安全增添一份保障[3]。

（三）控制中心信号设备供电

1.ATS 系统

PMZG 系统凭借电磁防护技术，确保 ATS 系统与联锁设备间的数据传输稳定可靠，调度指令能快速准确传递，避免电磁干扰引发进路安排错误，保障 ATS 通信稳定。若 ATS 终端设备突然卡滞，运维人员无需到现场，通过远程管理平台对相应电源模块执行复位操作，即可让设备恢复正常运行。系统支持 Web 端和手机端远程监测 ATS 设备供电状况，运维人员可随时监督，还能远程重启设备、调整参数。

同时，系统会自动收集存储 ATS 设备的历史供电数据，整理成直观图表，让人清晰了解供电情况。

地铁信号系统的稳定运行，依赖终端监测设备全天监控关键设备状态，捕捉细微异常，这需要稳定电力支撑。PMZG 型智能信号电源系统输出电流精准稳定，能避免电压波动导致的数据误差，保障监测终端高效采集真实数据，助力运维人员精准定位故障，为信号安全筑牢防线。

（四）车辆段信号设备供电

1. 停车库信号设备供电

在车辆段的停车库区域，列车的进出库和停靠定位以及行车调度等环节全都依靠信号设备来统筹指挥。正是这些信号设备为列车安全且有序地运行构建起了坚实保障，稳定的电力供应是信号设备正常运转的必要条件，PMZG 型智能信号电源系统作为给信号设备供电的稳定源头，其输出的直流电力可精准契合设备用电的各项需求 [4]。这套电源系统的设计十分周全，在采用冗余架构的同时还设置了多层保护措施，即便停车库里出现电压波动较大或是因检修调试导致用电情况变得复杂等状况都能够保证信号设备正常运转，使列车调车工作安全且顺利地进行。

2. 检修设备供电

车辆段的检修设备是保障地铁信号系统平稳运行的关键，负责信号设备的维护检修。这些设备要高效完成检测维修，离不开稳定可靠的电力供应，才能让检修工作有序推进。PMZG 型智能信号电源系统能为检修设备提供稳定的电压和电流，还可按实际需求灵活调整，契合设备用电需求。系统全天候监控各项电源参数，方便检修人员掌握供电状况，一定程度上减轻了检修负担。

二、PMZG 型智能信号电源系统常见故障的处理方法

（一）输入电源故障

先与供电部门沟通，了解外部电网供电情况。确认电网无问题后，检查从供电变压器到电源系统入口的线路：仔细查看是否有断开、短路或外皮破损，用万用表先测线路通畅性，再测电压。发现线路问题及时维修，严重时直接换新线。

同时检查空气开关是否跳闸，若跳闸可尝试合上；若合上后又弹开，大概率是用电设备短路或负荷超载，需顺着线路检查连接的负载设备，从根源排查问题。

还要查看熔断器是否熔断，熔断后尽快更换同规格新熔断器；仔细检查防雷器，若损坏直接更换，避免雷电影响电源系统。

（二）整流模块故障

运用万用表对整流模块的输入电压以及输出电压进行测量，借助对比测量所得的数值就能知道模块的工作状态，一旦察觉到输出电压出现异常可先关闭模块，随后再次启动观察是否可恢复正常，重启之后电压依旧未能恢复就需要更换一个全新的整流模块。在更换整流模块时需挑选型号相匹配的配件并依照安装步骤进行操作，来保证新模块安装稳固且使用顺畅，对整流模块散热风扇的检查不能忽略，一旦发现风扇停止转动需检查电源接线是否松动以及风扇自身是否存在问题，如果存在问题应尽快更换，避免模块因过热而影响其正常性能。

（三）蓄电池组故障

运用专业的检测工具对蓄电池组展开全面且细致的检查工作，逐个测量每一块电池的电压数值以及内阻大小，出现有某块电池出现老化严重的状况或者电量储存能力呈现出大幅下降的态势应立即为其更换新的电池，一旦发现电池出现鼓包现象或者有液体向外渗出直接将整个蓄电池组给予更换。待上述这些检查工作全部完成之后再去检查充电模块是否亮起故障提示灯，一旦设备弹出故障代码需迅速找出设备说明书，依照上面所写的方法逐步排查问题并处理故障，以便充电模块可尽快恢复到正常的运作状态，还需仔细检查充电线路连接的紧实程度，查看是否存在松动和接触不良或者线路断开的情况。

（四）UPS 故障

在 PMZG 型智能信号电源系统里 UPS 是关键的核心部件，主要在市电突然断开时给 ATS 设备和联锁系统这些地铁运营里必不可少的信号设备提供应急电力支持。一旦 UPS 出了问题就会导致信号设备断电，就会影响地铁的正常运营。表 1 列举了一些 UPS 常见故障的解决办法。

表 1 常见UPS 故障处理方法

（五）输出采集单元故障

若采集电源板或采集 CPU 板出现硬件故障或与系统连接中断，中心监控单元的监控终端会触发“输出采集单元故障”告警，同时所有支路的电压、电流监测数据将显示为零，此时需更换故障板件，维护人员可通过板件上的状态指示灯快速判断其运行状态，电源板的工作指示灯常亮表明该板件处于正常工作模式，若采集 CPU 模块的“数据采集”和“信号传输”指示灯闪烁则说明其功能正常，若指示灯无响应或异常则可判定板件存在故障，该系统支持热插拔更换，更换过程中无需切断系统电源，可最大限度减少对信号设备供电的影响。当某条支路的输出断路器出现异常时，监控系统会弹出“XX 支路输出异常”的告警提示，同时该支路的电力输出将自动中断，此时需对断路器进行临时旁路短接操作以恢复供电并尽快安排更换故障断路器，若故障排查后确认是输出采集单元中的采集 CPU 模块和电压信号调理板或输出信号传感器板损坏，则需立即更换对应失效的板件确保支路数据采集与传输功能恢复正常[5]。

三、结论

地铁信号设备想稳定运行离不开 PMZG 型智能信号电源系统的可靠供电。想让地铁信号系统更稳当、更安全就要好好了解这套电源系统在地铁里的实际运用情况，还应掌握应对常见故障的方法。注重日常的维护和预防措施能减少故障出现的次数，让地铁列车运行起来更安全、更顺畅。

参考文献

[1]吴岳飞.地铁车载信号系统功能及常见故障分析[J].中国新通信 ，2017，19（15）：51.

[2] 高志 . 地铁信号电源系统切换方案研究 [J]. 设备管理与维修 ，2020，（24）：113-115.

[3]高钰轩，宋彤，张雨菲.城市地铁信号系统的故障排除与维护[J].文渊 ，2022（8）：316-318.

[4]叶爱贤.地铁信号系统后备电源修复可行性研究[J].铁道通信信号 ，2017，53（08）：69-71.

[5] 张烁， 杜森， 白瑞， 等. 信号电源系统故障排查及处理流程优化研究 [J]. 中国高新科技 ，2022，（07）：46-47.
