天线罩测试电轴快速对准的方法

引言

天线罩作为保护天线系统免受恶劣环境影响的关键部件，其电磁性能的准确评估至关重要。天线罩测试的核心目标之一，是精确测量其引入的瞄准误差等关键参数。然而，要确保这些参数测量的可靠性，一个不可或缺的前提是发射天线与接收天线电轴之间的精确对准。只有实现了电轴的高精度对准，后续测量才能真实反映天线罩自身的电磁特性，而非由系统未对准造成的误差。传统的电轴对准方法通常依赖机械校准手段，如基于光学仪器或精密机械调整装置反复定位天线的物理旋转中心线。这类方法在工程实践中面临显著挑战：其操作流程繁琐复杂，调整精度高度依赖于外部设备的绝对精度和操作人员的技术水平，且容易受到环境因素（如平台振动、热胀冷缩）的影响，导致重复性差和效率低下。更为关键的是，机械轴与电轴不可避免地存在差异（如天线制造公差、安装误差、馈电网络不平衡等），仅依靠机械校准无法完全消除最终的电轴对准偏差，成为制约天线罩测试效率和精度的瓶颈[1]。本文提出一种基于相位和-差法的电轴快速对准方法。论文后续将详细阐述方法原理、实现过程。

和-差天线工作原理

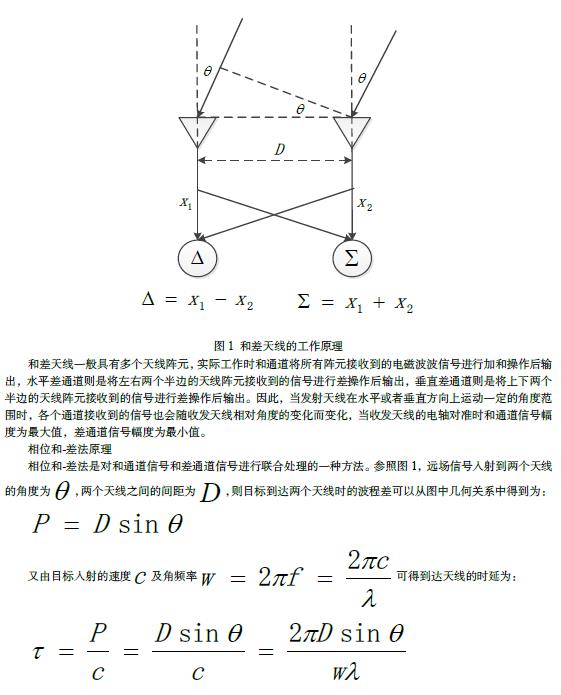

现在进行天线罩测试的辅助接收天线为和差天线，和差天线可进行和通道、水平差通道和垂直差通道三路信号同时接收，和差天线的工作原理如图1 所示。

实测结果及结论

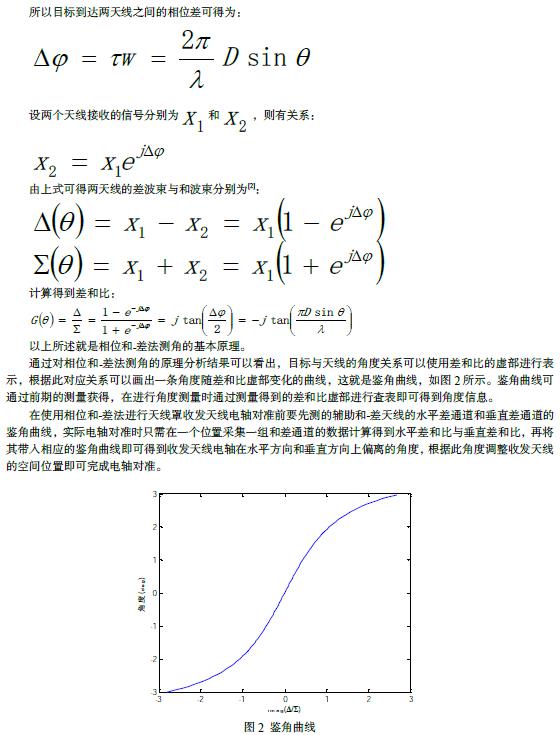

基于相位和-差法的电轴快速对准方法单次对准耗时仅需5～8 秒，较传统机械扫描法效率提升12 倍以上，且电轴对准偏差稳定控制在±0.2 毫弧度（mrad）内，精度优于 V 形差方向图法（ ±0.3mrad） 。该方法通过前期标定的鉴角曲线特性，直接利用单次采集的和差通道信号实现查表式偏差角输出，彻底规避了机械扫描的零点搜索瓶颈。本方法以“单次测量+鉴角曲线查表”为核心，为天线罩电磁参数的高可靠性测量奠定了技术基础。

参考文献：

[1] 张升化.天线罩非主平面瞄准线误差测试系统及方法[J].仪器仪表学报.2021.42（6）.

[2] 张娅岚.单脉冲雷达天线差斜率测试技术的改进[J].电讯技术.2014.54（8）.
