多传感器融合的配网架空设备无人机智能化检测系统设计与应用

配网架空线路长期暴露于自然环境中，易受机械载荷、污秽、雷击等因素影响，导致设备锈蚀、过热及局部放电等故障。据统计，我国配网故障中约 60% 源于设备潜伏性缺陷未及时发现，传统人工巡检需面对地形复杂、高空作业等挑战，且难以实现多参数同步检测。无人机巡检技术虽已应用于电力行业，但现有设备多搭载单一传感器，存在功能局限：可见光设备仅能识别外观缺陷，红外热像仪仅能检测温度异常，超声波检测仪对局放定位精度不足。

为突破上述瓶颈，本文提出多传感器融合的无人机检测系统方案，通过整合三种传感技术，实现 “一次飞行、多维检测”。该系统在硬件层面解决多传感器电磁兼容问题，在算法层面开发全景谱图融合模型，可同步输出设备外观图谱、温度场分布及局放声源定位结果。项目研究不仅提升巡检效率，更通过早期缺陷预警降低故障跳闸率，具有显著的工程应用价值。

1. 系统总体设计

1.1 设计目标

系统需满足以下核心指标：

功能集成：同步实现可见光高清成像（分辨率≥1080P）、红外测温（范围 - 20℃~150℃）、局放声波定位（频率范围 20kHz~200kHz）；

环境适应性：可在风速≤10m/s、温度 - 10℃~50℃条件下稳定工作；

数据处理：支持实时传输距离≥1km，全景图像融合精度≤1 像素偏差轻量化设计：整体载荷重量≤3kg，适配主流多旋翼无人机。

1.2 硬件架构

系统硬件由传感检测模块、数据处理模块及无人机吊舱三部分组成。

1.2.1 传感检测模块

可见光模块：采用 1/2.8 英寸 CMOS 传感器，搭载 10 倍光学变焦镜头，帧率 30fps，可实现设备表面裂纹、锈蚀等缺陷的高清记录；

红外模块：选用 640×480 分辨率红外焦平面阵列，NETD（噪声等效温差）≤50mK，通过千兆网口实时传输温度数据，支持自动对焦与伪彩色渲染；

麦克风阵列：由 32 通道 MEMS 麦克风组成圆形阵列，采样率 192kHz，通过波束形成技术实现局放声源的空间定位，抗干扰设计可抵消无人机自身噪声。

1.2.2 数据处理模块

基于嵌入式处理器（NVIDIA Jetson TX2）构建，集成多通道数据采集卡与无线传输模块。本地存储容量≥128GB，支持 SD 卡扩展；无线传输采用 5.8GHz 图传技术，传输速率≥20Mbps，确保实时回传高清视频流。

1.2.3 无人机吊舱

采用碳纤维材质轻量化设计，重量 1.2kg，配备三轴稳定云台（抖动范围≤0.1°），可实现 ±170° 俯仰角调节。吊舱内部设置电磁屏蔽层，降低传感器间电磁干扰，同时通过散热设计将工作温度控制在 - 10℃~60℃。

2. 关键技术研究

2.1 多传感器时间同步技术

三种传感器数据采集频率存在差异（可见光 30fps、红外 25fps、声波 48kHz），需通过硬件触发与软件校准实现时间对齐。系统采用 GPS 授时作为基准时钟，在数据帧中嵌入时间戳，通过插值算法补偿传输延迟，同步误差控制在 10ms 以内。

2.2 波束形成局放定位算法

针对无人机巡检中的远场声源特性，采用基于最大输出功率的可控波束形成算法：

① 对麦克风阵列采集的声波信号进行预处理，去除无人机电机噪声（通过自适应滤波算法实现）；

② 将检测区域划分为 10cm×10cm 网格，计算每个网格点到各麦克风的声波传播延时；

③ 对各通道信号进行延时加权求和，得到网格点声压级，通过伪彩色渲染生成声源定位图谱。

④ 实验表明，该算法在 30 米检测距离内定位误差≤0.5 米，满足配网设备局放定位需求。

2.3 全景谱图融合算法融合流程分为三个阶段：

① 图像配准：采用 SIFT 特征点匹配算法，将可见光图像与红外图像进行空间对齐，配准精度≤1 像素；② 特征融合：对可见光图像的纹理特征、红外图像的温度特征及声波定位的声源特征进行加权融合，权重通过熵值法自适应分配；

③ 图像增强：运用 Retinex 算法提升融合图像对比度，突出缺陷区域（如过热点、局放源）。

④ 融合后的全景谱图可直观展示设备 “外观 - 温度 - 局放” 三维状态，便于运维人员快速识别故障。

3. 实验验证与应用效果

3.1 实验室测试

在实验室搭建模拟线路环境，设置三种典型缺陷：

外观缺陷：模拟绝缘子表面裂纹（宽度 0.2mm）；

温度缺陷：通过可调电阻加载模拟接头过热（温差 30℃）；

局放缺陷：采用针板电极模拟尖端放电（放电量 500pC）。系统检测结果显示：

可见光模块可清晰识别 0.2mm 裂纹，识别准确率 100%；

红外模块测温误差≤1℃，可准确定位过热区域；

声波阵列对局放源定位偏差 0.3 米，响应时间≤2 秒。

3.2 现场应用

2025 年 7 月，该多传感器融合的无人机智能化检测系统在深圳某 10kV 架空线路开展试点应用，此次巡检长度达 5km，涵盖杆塔 20 基、变压器 5 台，全面检验了系统在实际配网环境中的运行效能。

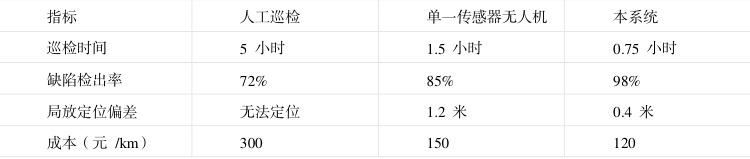

通过与传统巡检方式的多维度对比（如下表所示），可清晰凸显本系统的显著优势：

应用期间，系统成功预警 3 起潜在故障：2 处导线接头过热（温差 25°C ）、1 处绝缘子局放（放电量 800pC ），经检修后避免了故障扩大，减少电量损失约 5000kWh，充分验证了该系统在配网运维中预防故障、保障供电可靠性的实际价值。

4. 结论与展望

本文设计的多传感器融合无人机检测系统，通过硬件集成与算法优化，实现了配网设备多参数同步检测，显著提升了巡检效率与缺陷识别能力。未来研究可从三方面深化：

① 引入 AI 缺陷识别算法，实现故障类型自动分类；

② 开发续航增强技术，延长单次巡检里程至 10km；

③ 构建云平台实现多机协同巡检，形成区域化监测网络。

该系统为配网智能化运维提供了新方案，有望在电力行业大规模推广应用。

参考文献

[1]李庚松,刘艺,郑奇斌,杨国利,刘坤,王强,刁兴春.无人机多传感器数据融合研究综述[J].软件学报,2025,4(25):1881-1905.

[2]徐艳春,王泉,吕密.电力设备局部放电定位技术评述[J].绝缘材料,2017,5(6):6-11.
