浅谈光纤直放站在地铁通信中的应用

引言

地铁通信系统是保障列车运行调度、应急指挥及乘客服务的核心基础设施，其信号覆盖质量直接关系到运营效率与安全 。地铁环境具有封闭性、强电磁干扰及高速移动等特点，传统覆盖方案局限性明显：漏缆覆盖依赖物理链路，损耗随距离呈指数级增加且部署成本高昂；普通直放站抗干扰能力较弱，信号传输易受电磁环境干扰；分布式基站虽性能较优，但需密集布点导致建设成本居高不下[2]。本文从工程部署角度出发，系统阐述光纤直放站的技术适配性、组网规划、参数配置及效能优化全流程，为地铁通信系统建设提供标准化技术指南。

1 技术概述与地铁适配性

1.1 技术原理与核心优势

光纤直放站的工作机制基于“信号转换-光纤传输-功率放大”的闭环流程 ：近端机接收基站射频信号后，经滤波与低噪声放大处理，通过电光转换模块将电信号调制为光信号；光信号经单模光纤传输至远端机，利用光纤低损耗特性（1310nm/1550nm 窗口典型损耗<0.4dB/km）实现数公里级无中继传输；同时光信号的物理特性可有效规避地铁环境中的强电磁干扰；远端机通过光电转换模块还原电信号，经功率放大器提升信号强度后，通过重发天线辐射至目标覆盖区域[4]。该技术的核心优势体现在三方面：一是传输损耗显著低于传统同轴电缆；二是光信号对电磁干扰的免疫能力；三是远端机轻量化设计（重量<5kg），可直接壁挂安装于隧道壁，降低施工难度与空间占用[5]。

1.2 地铁场景的刚性需求

地铁通信系统需在复杂物理环境与运营条件下实现高质量信号覆盖，其需求具有显著的场景差异化特征。基于隧道、车站、车辆段三类核心场景的环境特性与业务需求，可通过量化指标明确覆盖要求（见表 1）。

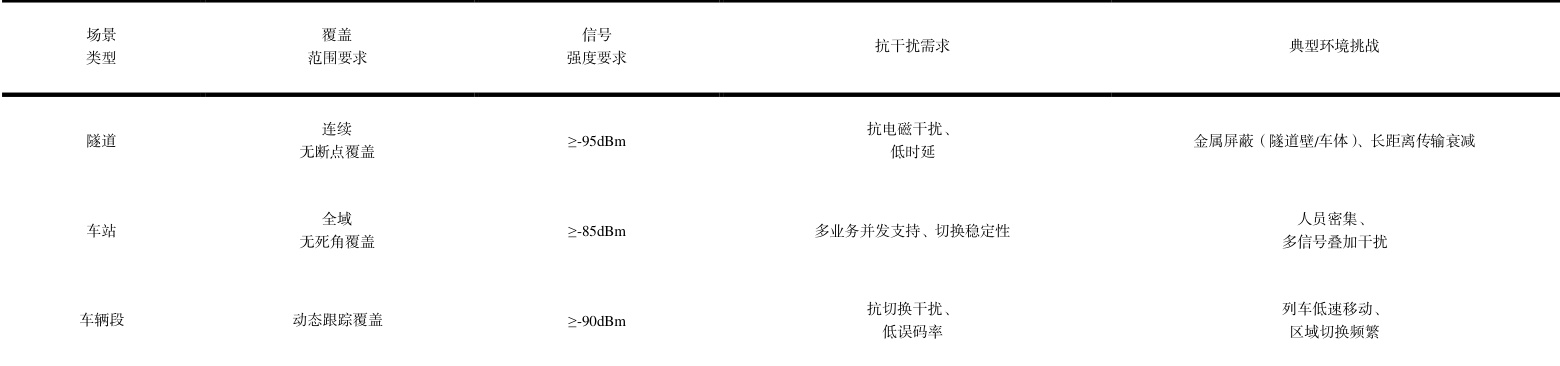

表1 地铁典型场景覆盖需求对比表

由表1 可见，隧道场景因封闭特性导致信号衰减剧烈，需通过低损耗传输介质实现长距离覆盖；车站作为人员密集区域，需同时承载语音、数据、调度等多业务，对信号强度和稳定性要求更高；车辆段则需应对列车启停、编组等动态场景，需具备灵活的覆盖调整能力。此外，地铁场景普遍面临牵引供电系统、车载设备等强电磁干扰源，因此“抗干扰能力”成为各场景的共性核心需求。光纤直放站通过光纤传输与分布式放大的协同架构，可针对性解决各场景痛点，成为地铁通信覆盖的技术必然选择。

2 系统部署与工程实践

2.1 组网架构规划

地铁光纤直放站的组网架构需根据覆盖范围、业务容量与可靠性需求综合设计，主要分为中区制与小区制两种模式。中区制采用“核心基站+分布式直放站”架构，单个基站下联多个远端机覆盖较大区域，目前应用较多的案例为，1 个 TETRA 基站连接 4 个光纤直放站，实现 3-5km 隧道区间覆盖，该模式通过共享频率资源降低建设成本，较纯基站方案减少40%-60%投资。主要风险在于链路依赖性，若近端机或主干光纤故障，可能导致多个车站区间信号中断。小区制将覆盖区域划分为多个独立小区，每个小区由专用直放站覆盖并采用频率复用技术，适用于枢纽站等高话务场景，单点故障仅影响单个区间，可靠性较中区制显著提升，但需增加载频资源与设备数量，成本相对较高。实际工程中多采用混合组网策略：长隧道区段采用中区制以控制成本，枢纽站与换乘站采用小区制保障容量与可靠性，通过该模式实现了覆盖效能与经济性的平衡。

2.2 关键参数配置与链路预算

系统参数配置需基于链路预算模型精准规划，核心目标是确保边缘区域信号强度满足覆盖要求。光纤选型优先采用单模G.652D 光纤，1550nm 波长窗口损耗低且色散特性稳定，适用于长距离传输；远端机增益需根据覆盖距离动态调整，通常设置为30-50dB 以避免自激；漏缆选择需匹配频段特性，耦合损耗控制在65-75dB 以平衡辐射效率与传输距离。链路预算公式为：边缘场强=基站输出功率-近端机插入损耗-光纤损耗×传输距离+远端机增益-漏缆损耗-空间传播衰减。

2.3 工程实施要点

工程实施需严格遵循安装规范与调测流程，确保系统稳定运行。施工前需完成隧道环境勘测，确认安装点位与牵引供电系统的安全距离不小于1.5 米，避免电磁干扰影响设备性能；材料进场前需进行光缆单盘测试。近端机部署于机房内，需做好接地处理（接地电阻<5Ω）与散热设计（环境温度控制在-5℃～45℃），避免与强干扰源近距离摆放；安装时采用绝缘支架固定，与机房内其他设备间距≥30cm 以减少电磁耦合。远端机采用壁挂式安装于隧道壁，安装高度距轨面 2.5AA-3m ，间距根据覆盖半径均匀布设。光纤布放需满足弯曲半径>30mm，接头处采用熔接方式减少损耗（熔接衰耗≤0.08dB）。

调测流程分为三个阶段：光功率校准需使用高精度光功率计，确保近端机输出光功率稳定在- ⋅3～+2dBm 范围，远端机接收光功率波动不超过±0.5dB，防止信号失真；增益设置采用“阶梯式调节法”，初始增益设为30dB，每级递增5dB 并实时监测输出信号波形，当反向隔离度<80dB 时立即停止增益提升，避免自激。调测完成后需进行24 小时连续运行测试，记录信号强度波动（≤5dB）、误码率 （<10^-6） 及切换成功率（ （>99.5% ），确保系统满足运营要求。

2.4 性能验证与故障排查

系统验收需通过覆盖强度、切换成功率、语音质量等关键指标测试。覆盖强度采用 DT（驱车测试）方式，隧道内采样点信号强度需≥-95dBm，车站区域需≥-85dBm，弱覆盖区域占比应<1%。切换成功率通过拨打测试验证，在列车运行速度≤80km/h 条件下，切换成功率需>99%，掉话率 <0.5%_∘ 。语音质量采用 MOS 评分（Mean

Opinion Score），主观评分需>3.5 分，确保通话清晰无杂音。常见故障排查中，覆盖盲区多因远端机增益不足或漏缆安装角度偏差导致，可通过提升增益或调整漏缆辐射方向解决；中区制高峰时段信道阻塞需启用动态时隙分配技术，或通过扩容载频增加容量；光链路中断需切换至冗余光纤，配合 OTDR（光时域反射仪）定位断点，修复时间应控制在30min 内。

3 应用效能评估

光纤直放站在地铁通信系统中的应用效能可通过覆盖范围、传输质量、经济性及可靠性四个维度综合衡量。在覆盖效能方面，以上海申通地铁中区制组网为例，单个基站下联4 个远端机可实现3-5km 隧道区间覆盖，较纯基站方案提升3-5 倍。实测隧道信号电平稳定在-75dBm 至-85dBm，重叠覆盖区域场强余量超25dB；车站区域通过远端机与漏缆配合，实现站台、站厅及出入口全域覆盖，信号强度≥-85dBm。

传输质量层面，语音通信接通率>99.5%，切换成功率超 99.8%，语音质量 MOS 值稳定在 3.5 以上，满足调度指挥的实时性要求。数据传输测试中，在列车时速80km/h 条件下，单用户下行速率可达15Mbps，时延<50ms，支持视频监控与应急数据回传。需注意的是，中区制架构在早高峰时段存在信道阻塞概率较小区制高 3-5%的问题，需通过动态时隙分配技术优化。

经济性分析显示，光纤直放站方案较分布式基站降低建设成本 40%-60%，主要源于减少基站数量与光纤链路的低成本特性。以上海某 10km 地铁线路为例，采用中区制组网（1 基站+8 远端机）总投资约 1200 万元，较分布式基站方案（需 4 个宏基站）节省 2300 万元；部署周期缩短 30%，单区间施工时间从传统方案的 5 天压缩至3 天。长期运维成本方面，设备平均无故障工作时间（MTBF）>50000h，年故障率<2%，显著低于普通直放站（MTBF 约 30000h）。

可靠性评估需关注组网架构的风险差异。中区制主干光纤故障将导致 3-5km 区间信号中断，影响范围为小区制的3 倍，需通过冗余设计弥补：上海案例采用双路由光纤配置，故障自动切换时间<10s，配合关键模块热备份，将平均修复时间（MTTR）控制在 30min 内。小区制虽可靠性更高，但单区间部署成本增加 20%-30% ，适用于换乘站等高安全需求场景。综合来看，光纤直放站通过合理组网与冗余配置，可平衡覆盖效能、经济性与可靠性，成为地铁通信覆盖的优选方案。

结语

光纤直放站通过“近端机-光纤链路-远端机”的分布式架构，突破了地铁封闭环境下信号覆盖的技术瓶颈，其低传输损耗、强抗干扰能力与低成本优势已在工程实践中得到验证。本文从技术适配性、组网规划、参数配置到效能优化的系统阐述，为地铁通信建设提供了可复制的工程方案。未来，随着 5G 技术与物联网应用的深入，需持续推进宽频化（如支持更高频段、载波聚合）、智能化升级（如基于 AI 的动态参数调优、故障预测），通过混合组网优化与云化管理，进一步平衡覆盖效能、容量需求与系统可靠性，为智慧地铁的安全高效运营提供通信保障。

参考文献：

[1]刘红武.光纤直放站在地铁中的应用[J].中国新通信，2021，23（19）：86-87.

[2]张忠来.光纤直放站在地铁通信中的应用研究与分析[J].长江信息通信，2021，34（01）：100-102.

[3]黄艳.光纤直放站在地铁专用无线通信中的应用[J].通讯世界，2019，26（12）：174-175.

[4]明小东.光纤直放站在地铁通信中的应用研究与分析[J].中国科技期刊数据库 工业 A，2024（12）：063-066.

[5]张海洋.地铁车载通信系统的设计与性能优化[J].中文科技期刊数据库（全文版）工程技术，2025（2）：037-040.

作者简介：邓海罗，1988 年 03 月，男，黎族，海南陵水，本科，中级工程师，研究方向：通信信息。
