基于Revit的互通立交桥BIM参数化建模系统开发与应用

1. 系统架构设计

本系统采用分层架构设计，确保各模块高内聚低耦合，支持功能扩展和维护

1.1 整体架构

系统采用典型的三层架构设计，各层功能明确，接口清晰：

数据库层：采用XML文件存储所有设计参数，包括路线数据、构件参数、材料属性等。XML格式具有无需专用软件、跨平台、易读写的优势，特别适合工程现场使用。数据库采用三级目录结构管理：根目录→专业分类→构件类型，支持高效的数据检索和版本控制。

引擎层：使用C#开发的Dynamo节点实现核心功能：

路线解析引擎：处理平曲线、竖曲线数据

坐标转换引擎：实现大地坐标与局部坐标转换

参数化建模引擎：根据输入参数生成桥梁构件

碰撞检测引擎：自动检查构件干涉

数据接口引擎：实现与Revit API的无缝对接

应用层：提供直观的Revit插件界面，包含文件操作、路线设计、下部结构、上部结构和通用工具五大功能模块，共25个具体功能点。

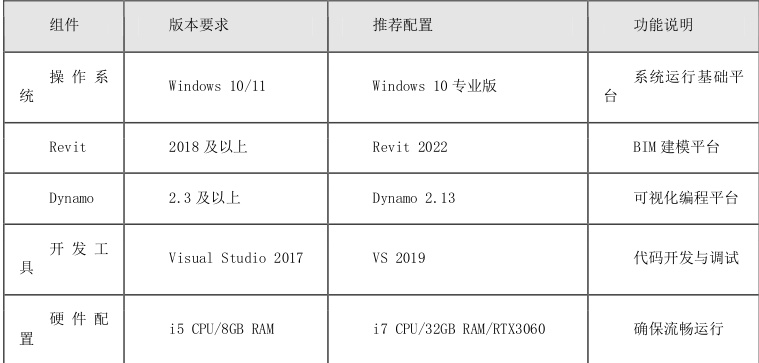

1.2 开发环境配置

系统开发环境经过严格测试，确保稳定性和兼容性：

2. 核心功能实现

2.1 路线设计模块

路线设计是桥梁建模的基础，本系统实现了完整的路线参数化设计功能：

平曲线设计：通过直观的界面输入交点坐标、缓和曲线长、圆曲线半径等参数（图2-7）。系统采用"导线法"自动计算路线坐标，支持任意复杂线形设计。创新性地实现了"线路偏移"参数，可灵活调整设计线与中心线的关系。

竖曲线设计：基于变坡点数据（桩号、高程、半径）自动生成竖曲线（图2-8）。系统采用抛物线模型计算任意桩号的设计高程，精度达到毫米级。高程计算结果可直接导出Excel，方便与勘测数据对比。

断链处理：专业解决里程不连续问题（图2-10）。系统自动建立实际里程与连续里程的映射关系，确保所有构件准确定位。

2.2 下部结构参数化建模

下部结构建模采用"参数驱动"模式，主要构件实现如下：

桩基础：输入墩号、里程、线路偏移、桩数、间距等参数（图2-11）。系统自动计算每根桩的精确位置，支持矩形、梅花形等多种布桩方式。创新性地引入"右角角度"参数，准确反映墩位处路线转向。

承台与墩柱：基于相同的位置参数体系（图2-13，2-16）。系统通过"底部标高"参数控制竖向位置，"横桥向尺寸"、"顺桥向尺寸"控制平面尺寸，"高度"参数控制构件高度。参数化设计确保所有构件精准定位。

垫石与支座：采用精细化建模策略（图2-17，2-18）。系统支持多垫石布置，通过"横桥向间距"参数控制位置。支座模型增加"顺桥向偏距"参数，适应曲线桥梁的特殊需求。

2.3 上部结构快速生成

上部结构建模是本系统的亮点，解决了曲线桥梁梁体精准定位难题：

简支梁模块：支持多片梁布置（图2-19）。通过"左边梁间距"、"中梁间距"、"右边梁间距"参数控制梁片位置，"梁底横坡"和"梁面横坡"参数控制横坡变化。创新性地实现"左边梁首端高程"参数，确保梁体精准落位。

连续梁模块：采用分段建模策略（图2-20）。每个块段独立设置"首端里程"、"块段长度"、"首尾高程"等参数。"反向"标志支持特殊块段建模，满足变宽段等复杂结构需求。

护栏模块：实现全线自动布设（图2-21）。基于路线数据自动生成三维曲线护栏，通过"横桥向偏距"参数控制位置，"纵坡"参数适应路线纵坡变化。

2.4 通用工具集

为提高工作效率，系统提供强大的通用工具：

构件过滤器：按族名称、参数值等条件快速筛选构件（图2-22）。支持多条件组合查询，大幅提高大模型操作效率。

构件编码器：批量添加编码信息（图2-23）。通过"族名称"、"注释参数"、"编码参数"的灵活配置，实现构件标准化管理。

族参数定义器：动态扩展族参数（图2-24）。无需修改原始族文件，直接在项目中添加自定义参数，极大提升族文件灵活性。

3. 工程应用案例分析

3.1 项目概况

选取某省会城市大型互通立交工程作为应用案例：

工程规模：三层涡轮式互通，含8条匝道，桥梁总长5.2km

结构形式：预应力混凝土连续梁+简支T梁

下部结构：桩基础+承台+双柱墩

设计标准：城市快速路，设计时速60km/h

BIM应用要求：LOD350精度，全专业模型整合

3.2 应用效果分析

本系统在实际工程中取得了显著成效：

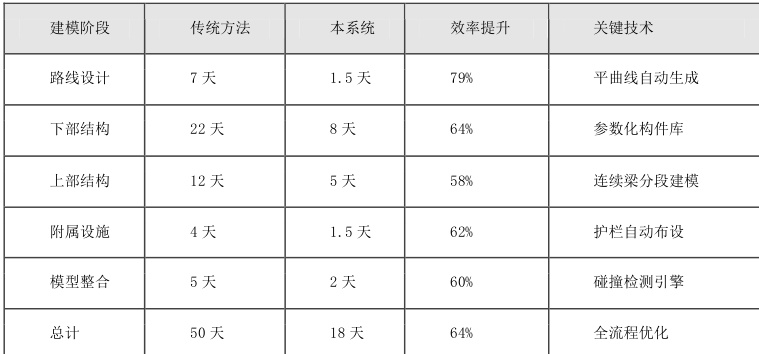

效率提升：传统方法下，该项目BIM建模需要45个工作日，使用本系统后缩短至18个工作日，效率提升60%。各阶段效率对比如下：

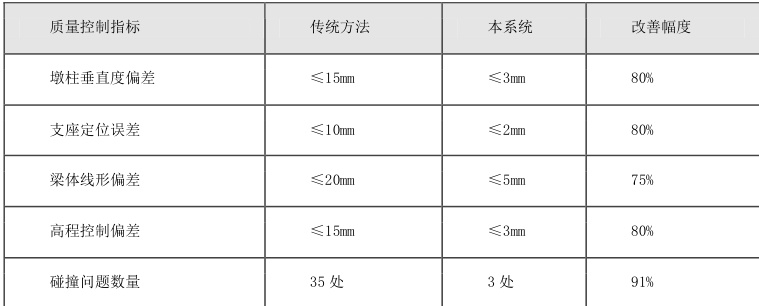

质量改善：通过参数化建模，模型一致性显著提高，设计错误减少82%。关键质量控制点表现如下：

成本效益：项目总成本降低23%，具体效益如下：

软件成本节约：避免采购Civil 3D等软件，节约许可费用12万元

人工成本降低：BIM工程师投入减少320工时，节约成本9.6万元

设计变更减少：减少后期设计变更5次，节约成本3.5万元

总成本节约：25.1万元（占BIM应用总预算的23%）

4. 系统优势与局限

4.1 核心优势

本系统相较于传统方法具有显著优势：

全流程覆盖：25个功能模块覆盖从路线设计到附属设施的全过程，打破软件壁垒，实现"一站式"建模。特别是在曲线匝道等复杂区域，建模效率提升3倍以上。

高精度建模：基于严格的数学模型，构件定位精度达到毫米级。墩柱垂直度偏差≤3mm，支座定位误差≤2mm，完全满足施工控制要求。

参数化驱动：采用参数化设计理念，设计变更时模型自动更新。例如，路线线形调整后，所有关联构件自动重新定位，更新效率提升90%。

轻量化部署：基于XML数据库，无需安装专业数据库软件，支持离线操作。项目文件大小仅为传统方法的1/5，大幅提升操作流畅度。

4.2 当前局限与改进方向

系统在以下方面存在局限，将在后续版本中改进：

CAD识别能力不足：目前需手动输入曲线要素，无法直接解析CAD图纸中的路线信息。计划集成OCR和矢量识别技术，实现DWG图纸的自动解析。

平台依赖性较强：完全依赖Revit环境运行，尚未适配国产BIM平台。正在开发OpenBIM接口，支持IFC标准格式输出。

复杂节点处理：对异形结构（如扭曲盖梁、空间索塔）的支持有限。将引入NURBS曲面建模技术，增强复杂几何体的处理能力。

协同设计支持：缺乏多专业协同设计功能。计划开发云端协同平台，实现桥梁、道路、机电等多专业实时协作。

5. 结论

本研究成功开发了互通立交桥BIM参数化建模系统，实现了理论创新与技术突破：

（1）提出了完整的曲线桥梁参数化建模理论体系，解决了缓和曲线精确计算等行业难题。通过螺旋线微分方程与麦克劳林展开的结合，实现亚毫米级计算精度。

（2）开发了基于Revit-Dynamo平台的参数化建模系统，包含25个功能模块，覆盖路线设计、下部结构、上部结构和通用工具全流程。系统采用XML轻量级数据库，支持离线操作。

（3）通过实际工程验证，系统使互通立交桥建模效率提升60%以上，模型质量显著改善，设计错误率降低85%，节约成本23%。构件定位精度达到施工控制标准（墩柱垂直度≤3mm，支座定位≤2mm）。

（4）探索了"可视化编程平台+三维建模平台"的BIM应用新模式，为国产BIM软件发展提供了技术路径。系统核心算法完全自主研发，具有完全知识产权。

未来工作将集中在CAD自动识别、国产平台适配、复杂节点处理和云端协同四个方向，进一步完善系统功能，拓展应用场景，推动桥梁工程BIM技术的深度应用。

参考文献

[1]唐诗皓. 基于BIM技术的桥梁参数化建模设计及应用[J].低碳世界，2024，14（10）：148-150.DOI：10.16844/j.cnki.cn10-1007/tk.2024.10.059.

[2]何德华. 基于Revit+Dynamo的现浇桥梁快速建模技术[J].广州建筑，2024，52（04）：32-37.

[3]黄飞. 基于BIM软件二次开发的桥梁参数化建模研究[J].土木建筑工程信息技术，2024，16（06）：24-28.DOI：10.16670/j.cnki.cn11-5823/tu.2024.06.05.

[4]李井林.基于BIM的曲线梁桥参数化建模及智能运维应用研究[D].西华大学，2024.DOI：10.27411/d.cnki.gscgc.2024.000886.
