地铁制动系统工作原理及常见故障分析

引言

地铁制动系统作为列车减速、停车及紧急防护的关键装置，其性能直接决定轨道交通运营的安全性与稳定性。克诺尔公司研发的制动产品在全球轨道交通领域应用广泛，其中KBGM-P 型空气制动系统凭借制动力调节精准、工作状态稳定等优势，已成功应用于出口海外的动车组项目。鉴于该系统在动态载重适配、紧急制动响应等方面的技术特性，深入研究其工作原理及故障规律，对于提升地铁制动系统的维护效率、降低故障发生率具有重要实践价值。本文将围绕克诺尔制动系统的核心机制与故障处置展开分析，为地铁安全运营提供理论支撑。

1 地铁制动系统概述

地铁制动系统是保障列车安全运行的核心组成部分，其主要功能包括实现列车的平稳减速、精准停车以及在紧急情况下快速制动，直接关系 客的出行安全。克诺尔公司作为全球领先的制动系统供应商，其研发的制动产品在 型空气制动系统已成功应用于出口海外的动车组项目，该系统 过电空制动 等关键部件的协同工作，具备制动力调节精准、工作状态稳定等技术优势，能够根据列车载重等动态因素实现制动力的合理分配，为地铁列车的安全高效运行提供重要保障。

2 克诺尔制动系统工作原理

2.1 常用制动原理

克诺尔KBGM-P 型制动系统的常用制动通过电 协同控制实现 电空制动控制单元作为核心控制部件，接收司机操作指令后，由EP（ Elec 换为空气控制压力。该压力首先进入空重车阀，空重车阀根据列车实 下制动力与车辆质量匹配。调整后的控制压力随后进入中继阀， 制动缸的供风量，最终驱动制动单元产生与指令对应的制动力。通过各部件的依次协作， 制动力的精准调节与动态分配，满足列车在不同运行工况下的制动需求。

2.2 紧急制动原理

克诺尔KBGM-P 型制动系统的紧急制动采用安全环路失电制动方式。系统正常工作时，集成于电空制动控制单元的紧急制动电磁阀处于得电状态，允许 EP 转换器输出的常用制动控制压力经 A2-A3 通路进入空重车阀和中继阀。当安全环路因故障或人为操作断开时，紧急制动电磁阀失电动作，切换至 A1-A3 通路，制动储风缸的高压空气直接通过电磁阀进入空重车阀，经压力调整后输入中继阀。中继阀接收紧急制动控制压力后，开启制动储风缸至制动缸的通路，使高压空气直接驱动制动单元，实现全列车的紧急制动。

3 克诺尔制动系统常见故障分析及处理

3.1 常见故障类型及原因

克诺尔制动系统常见故障主要包括紧急制动意外触发、制动力不足及制动缓解不良。通过对某地铁公司2024年制动系统故障的统计分析，得出以下主要故障类型分布：

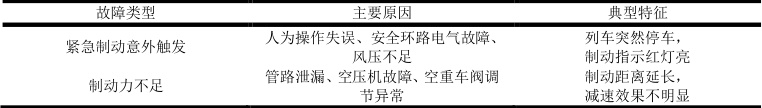

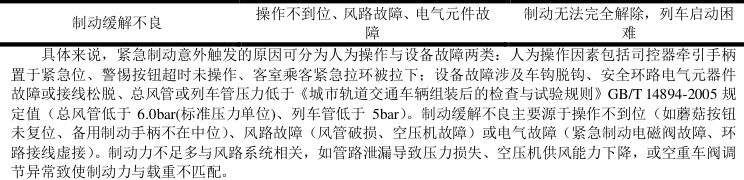

表1：克诺尔制动系统常见故障类型统计分析

3.2 故障处理措施

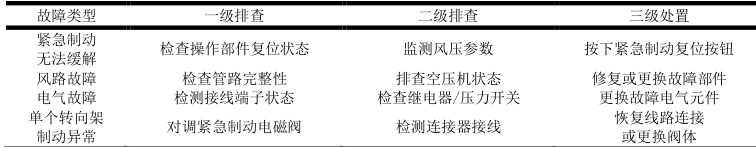

针对克诺尔制动系统的常见故障，需采取分级排查与精准处置的流程，以下为推荐的系统化处理流程：表2：分级故障处理流程表

具体操作如下：对于紧急制动无法缓解故障，操作人员应首先检查全列关键部件状态：确认蘑菇按钮、乘客紧急拉环、全自动车钩均已复位，备用制动手柄置于中位，安全环路电源空开闭合。随后监测风压参数，确保总风管压力超过6.5bar、列车管压力达到5.5bar，待空压机完成供风后按下紧急制动复位按钮。风路故障处理需分步骤进行：检查管路有无破损或接头松脱，按工艺标准修复；若空压机异常，先排查控制电路故障，无法解决时联系供应商处理。电气故障处置中，使用仪表检测环路接线端子是否松脱，更换故障的空开、继电器或压力开关；乘客紧急拉环触点故障需直接更换部件。单个转向架制动异常时，通过对调紧急制动电磁阀判断是否阀体故障，未转移则检测连接器接线是否松脱虚接，按工艺要求恢复线路连接。

结语

克诺尔KBGM-P 型制动系统通过电空制动控制单元、中继阀、空重车阀等部件的协同作用，实现了制动力的动态调节与安全制动功能。针对系统 急制动异常、 制动力不足等故障，分级排查电气回路、风路及操作规范性的处置流程可有效提升 决效率。 未来， 通智能化发展，制动系统的状态监测与预警技术、故障自诊断算法将成为研究重点，这对进一步降低运维成本、保障列车运行安全具有重要推动作用。

参考文献：

[1]邱瑞雪,李泽汉. 地铁车辆制动系统故障诊断与处理方法研究[J].人民公交,2025,(08):185-187.

[2]杨阳. 地铁车辆制动系统中电制动与空气制动技术研究[J].装备维修技术,2025,(02):31-33+37.

[3]于洪桥,王斌. 地铁列车制动系统故障原因及改进措施[J].科技资讯,2023,21(12):59-62.

[4]张伟,任杰,刘杰.地铁车辆空气制动系统检修分析[J].郑州铁路职业技术学院学报,2023,35(02):27-29.

作者简介：王伟，1984.07-，男，汉，赣榆，本科，工程师。
