浅谈市政排水管网结构缺陷在复杂环境中的检测

1 引言

城市排水管道系统包括雨水、污水系统是城市的重要基础设施，与地上交通共同组成一座城市“血管命脉”，其运行状态关乎城市的居住环境安全。网建设看能进行系统化、长远化的城市规划，以及建设过程中施工质量、施工工艺良莠加之项整体隐蔽工程，在施工和日常维护工作中极易出现疏漏现象，从而导致管道管网存在结构性、功能性缺陷问题，进而影响到管道排水系统的结构状态和正常使用功能，导致大量黑水、臭水直接排入河道或渗出，使市容市貌和水环境安全受到较大影响，严重危害了人民群众身心健康。

由此可见，管道排水系统的健康运行是城市治理黑水、臭水的基石，管道检测、管道修复、管道维护则是治理水体的重要手段，因此在管道检测中如何判断管道的受损程度结构性缺陷等级从而对症下药则是重中之重。本文以京杭大运河运河以东56 条管网道路为例，对缺陷等级进行评估分析。

2 工程概况

2.1 检测对象

位于京杭大运河（以下简称运河东片区）东侧，涵括浒墅关大道、大同路东段、城际路等 56 条道路排水管网修复的墅关经开区（镇）排水管网修复工程项目，是浒墅关经开区一项重要的民生工程。

主要对运东片区内的56 条市政道路雨污水管道进行修复，运东片范围内56 条道路长度约75.3km，检测污水管长度 58.19km，雨水管长度 131.00km，由于检查井被覆盖或检测范围内道路施工等原因不具备检测条件，未检测污水管长度约 2 3 . 2 2 k m ，未检测雨水管约16.56km。

2.2 检测方法（1）检测设备

本项目排水管网检测设备主要为快通 KT-955 管道检测机器人（CCTV）和中交建仪 YL -QVT 管道潜望镜检测仪（QV）两种设备。其中，KT-955 管道侦测机器人由照相机镜头、爬行器、照明器、绞盘、电源和主控等部分组成。爬行机器人在管道内进行摄像探测，为判读管道缺陷情况，通过缆线实时向地面控制设备传输采集到的视频数据。

检测流程

管道 CCTV 检测 12）执行，排水管道检测流程主要内部作业条件；2. 气囊封堵。上下的污水排出，露出井底淤泥，利用高压风。为保证管道检测机器人及管道潜用通风机对检测管道经行通风作窥镜对管道内的破损、渗漏等技术规程》、《城镇排水管道检测与评估技术确定缺陷等级。

3 结构性缺陷等级判断

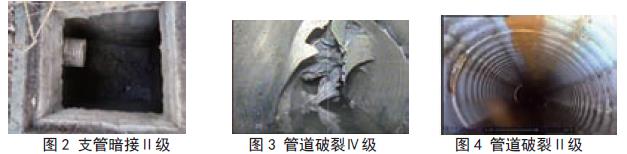

3.1 影响判读

影像数据信息判断是 CCTV 管道检测技术中的关键内容，它可以对管道内部的各类缺陷、等级等内容进行评估。管道缺陷分为结构性缺陷和功能性缺陷。管道的物理状况、构造和损坏程度是影响结构性缺陷的主要因素，排水系统的状况是否符合要求是影响功能性缺陷的主要因素标准缺陷代码由英文单词的第一个字母缩写而成，比如纵向裂痕、横向裂痕分别为 CL、CC。
